平行轴外啮合直齿齿轮副传动结构

　　这套平行轴外啮合直齿齿轮副，是机械传动系统里最基础也最核心的动力传递单元，日常在小型输送线驱动端、轻工包装设备的进给机构、桌面级自动化工位的动力分流模块里都能见到它的身影，核心作用是在两根平行布置的轴之间完成转速匹配与扭矩传递，通过齿数比的调整实现减速或者增速的传动需求，相比带传动、链传动，它的传动比精度更高，没有滑动丢转的问题，适合对传动同步性有要求的工位。

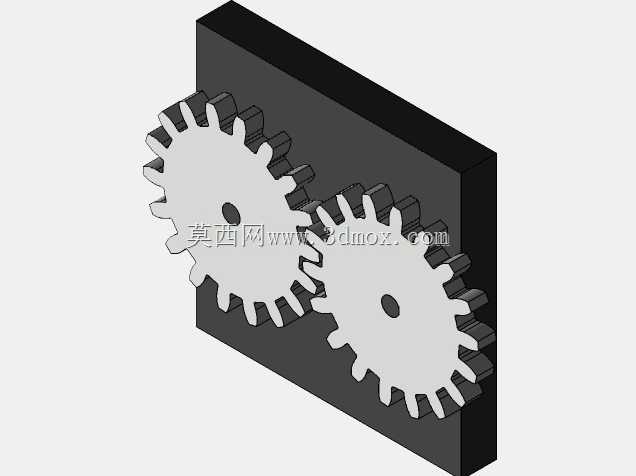

　　设计这套结构的时候，首先要敲定的是安装基准，两个齿轮的中心距是核心安装边界，直接决定了传动侧隙的大小，侧隙留得太小，齿轮高速运转时热胀容易卡滞，留得太大则会出现回程间隙，反向传动时会有明显空程，所以建模时齿廓的渐开线参数要和中心距做匹配校验，保证啮合时齿面接触面积落在齿高中部区域，避免偏磨。两个齿轮的齿宽保持一致，安装时端面要做齐平定位，避免轴向错位导致有效啮合宽度不足，加剧局部齿面磨损。

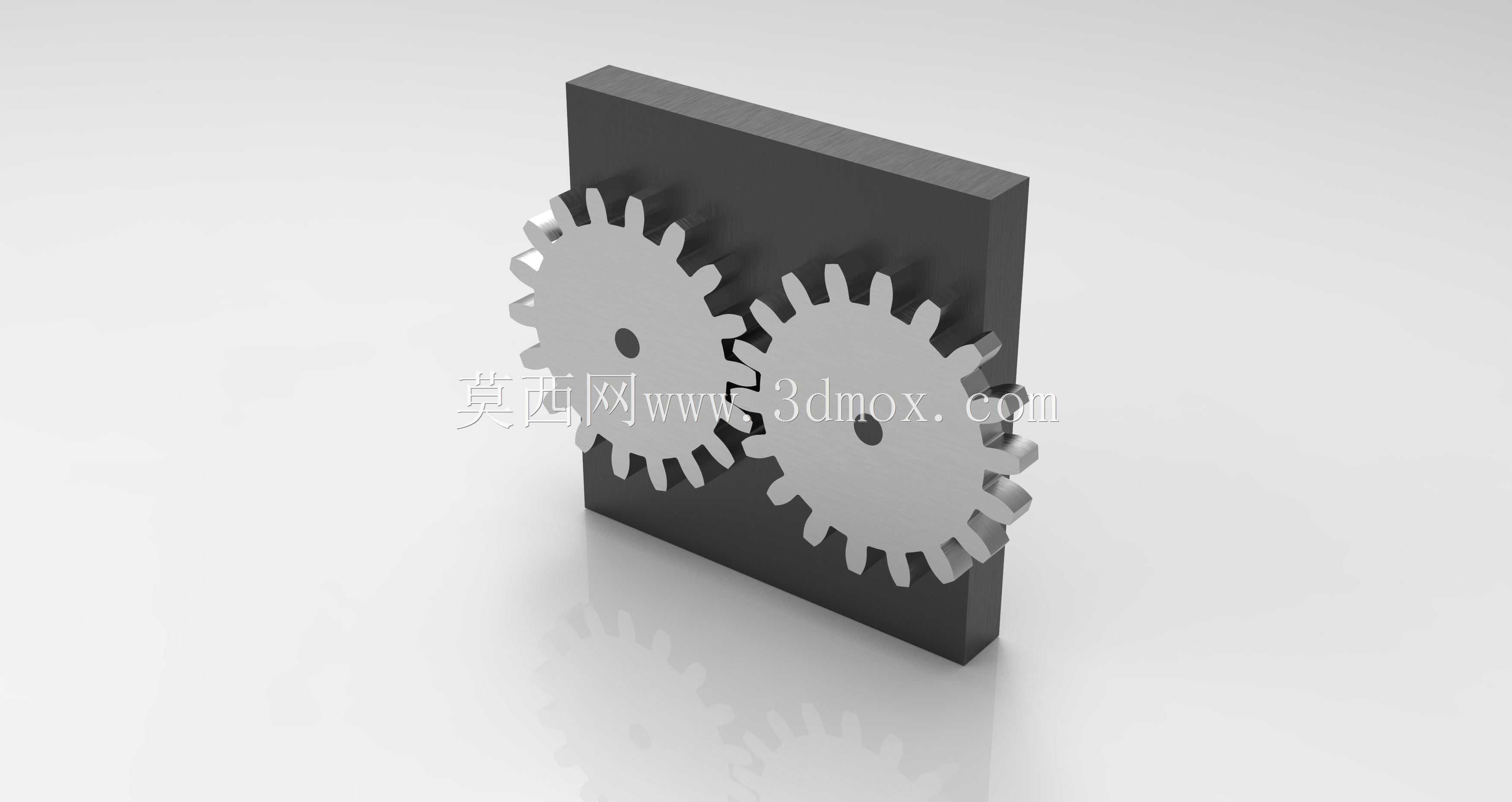

　　从功能特性上看，这套直齿齿轮副没有轴向力，支撑轴只需要承受径向载荷，对轴承的选型要求更简单，不需要额外配置承受轴向力的角接触轴承，用普通深沟球轴承就能满足支撑需求，能降低整套传动机构的成本。齿轮的安装板做了加厚处理，两个轴的安装孔位同轴度、平行度公差要控制在合理范围内，不然运转时会出现齿面受力不均，噪音变大，甚至出现打齿的问题。

　　实际应用中，这套齿轮副可以直接作为传动模块集成到小型设备的动力端，输入端连接驱动电机输出轴，输出端连接执行机构，不需要额外做复杂的传动链路设计。建模时齿根部分做了标准的圆角过渡，避免应力集中，长期承受交变载荷时不容易出现断齿问题，齿顶部分做了微小的倒角，装配时更容易导入啮合位置，不会出现齿顶磕碰的情况。两个齿轮的齿数一致，传动比为1:1，适合需要等速反向传递动力的工位，比如对向辊轮的驱动、双向开合机构的动力传递，能保证两侧动作完全同步，不会出现动作差。安装时要注意轴和齿轮内孔的配合公差，选过渡配合就能满足传递扭矩的需求，不需要额外做键连接的话也可以用顶丝固定，适合小扭矩的轻载传动场景。
