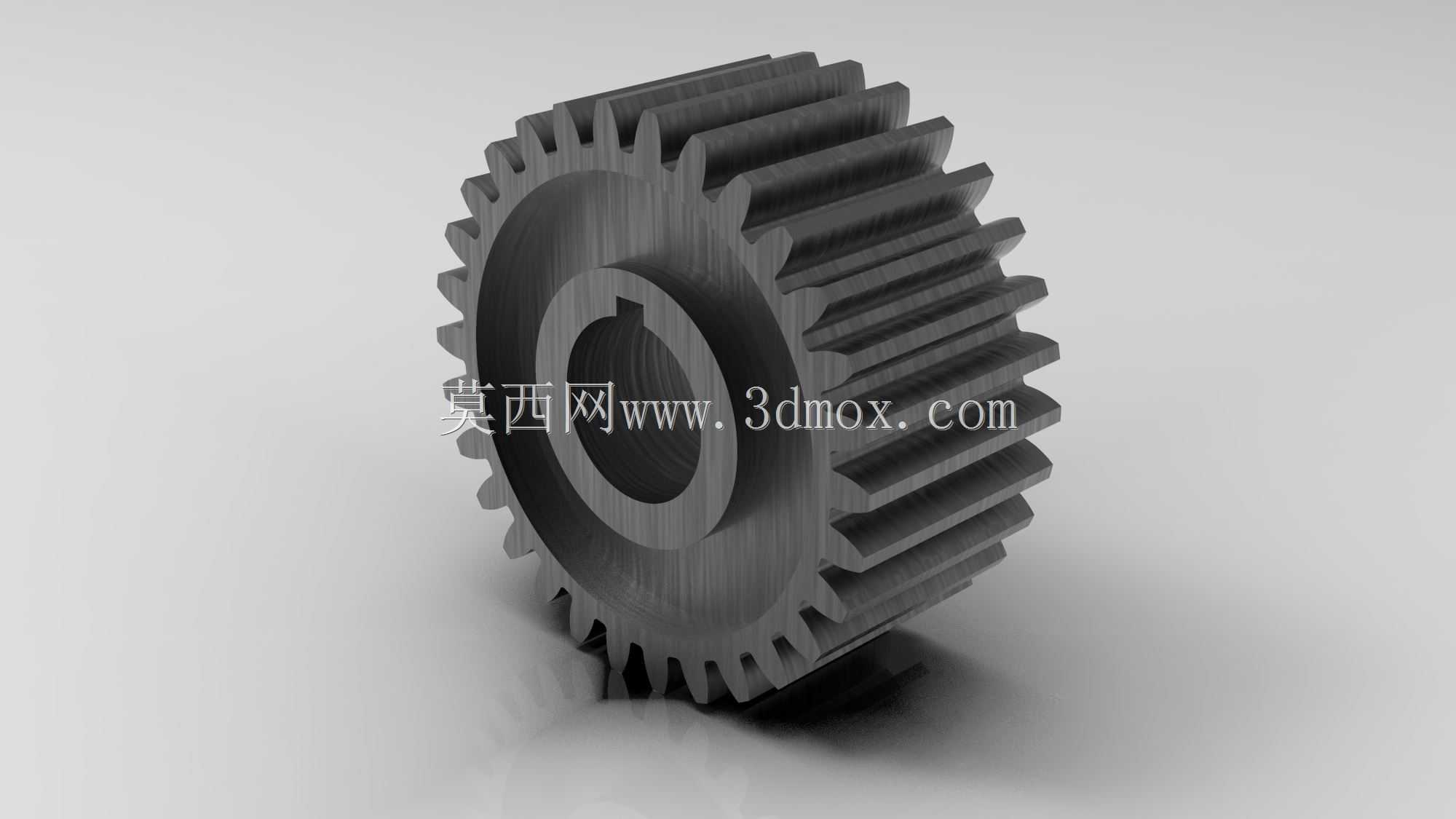

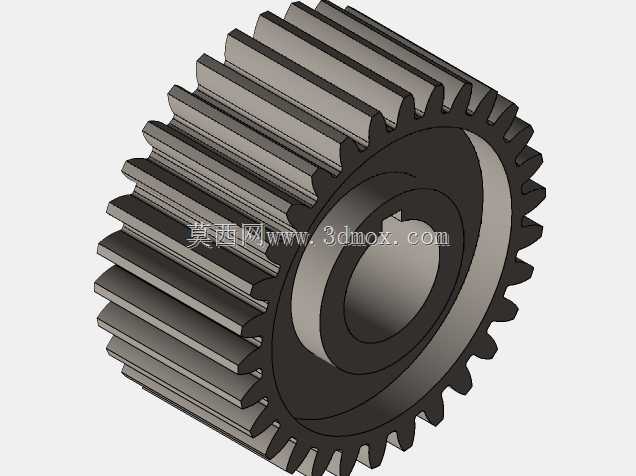

带键槽直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础零件，在各类需要定比传动的工况中都能见到它的身影，从小型精密仪器的传动模组到中型输送设备的动力传递单元，这类齿轮凭借传动精度稳定、加工工艺成熟、安装维护便捷的特性，始终是平行轴传动场景下的首选结构。从实际使用场景来看，这类带中心键槽的正齿轮，多适配于轴类零件的周向固定需求，通过键连接实现齿轮与传动轴之间的扭矩传递，避免运转过程中齿轮与轴发生相对转动，保障动力传输的稳定性。在设计这类齿轮时，首先要匹配对应传动系统的模数与齿数参数，齿廓采用标准渐开线齿形，保证啮合过程中齿面接触均匀，减少运转过程中的冲击与磨损，齿宽参数需要结合传递扭矩的大小核算，

　　既要避免齿宽过窄导致齿面接触应力过大引发早期失效，也要控制齿宽避免安装时出现偏载加剧齿面磨损。中心孔的键槽尺寸需要与适配传动轴的键规格严格匹配，键槽的对称度公差要控制在合理范围内，否则装配后会出现传动卡滞、运转噪音偏大的问题，齿轮的轮毂厚度也需要结合轴径尺寸核算，保证轮毂部分有足够的强度承受键连接带来的挤压应力，避免长期运转后轮毂出现开裂变形。从安装边界来看，这类齿轮的齿顶圆直径决定了传动副的中心距参数，安装时需要保证两啮合齿轮的轴线平行度符合公差要求，齿侧间隙要控制在合理区间，间隙过大会导致传动回程误差增大，反向传动时出现明显冲击，间隙过小则会加剧齿面磨损，甚至出现运转卡滞的情况。齿轮端面与轴肩的贴合度也需要在装配时校验，

　　避免齿轮安装倾斜导致齿面偏载，长期运转后出现断齿风险。在实际设备选型中，这类正齿轮常被用于转速中等、载荷平稳的传动工位，比如小型输送机的驱动端、仪器仪表的调节传动机构、自动化设备的进给传动单元，相比斜齿轮它没有轴向力，对支撑轴承的轴向承载要求更低，结构设计上可以简化轴承选型与支座结构，降低整体传动模组的制造成本。齿部的加工精度等级需要结合使用场景选择，精密传动场景下需要较高的齿形齿向公差，普通动力传输场景则可以适当放宽精度要求，平衡加工成本与使用性能。齿轮的中心孔与轴的配合公差多选用过渡配合，既保证装配时的定位精度，也方便后期维护时的拆卸更换，键连接选用普通平键即可满足大部分工况的扭矩传递需求，重载场景下可以适当加大键的尺寸或者选用双键结构提升承载能力。
