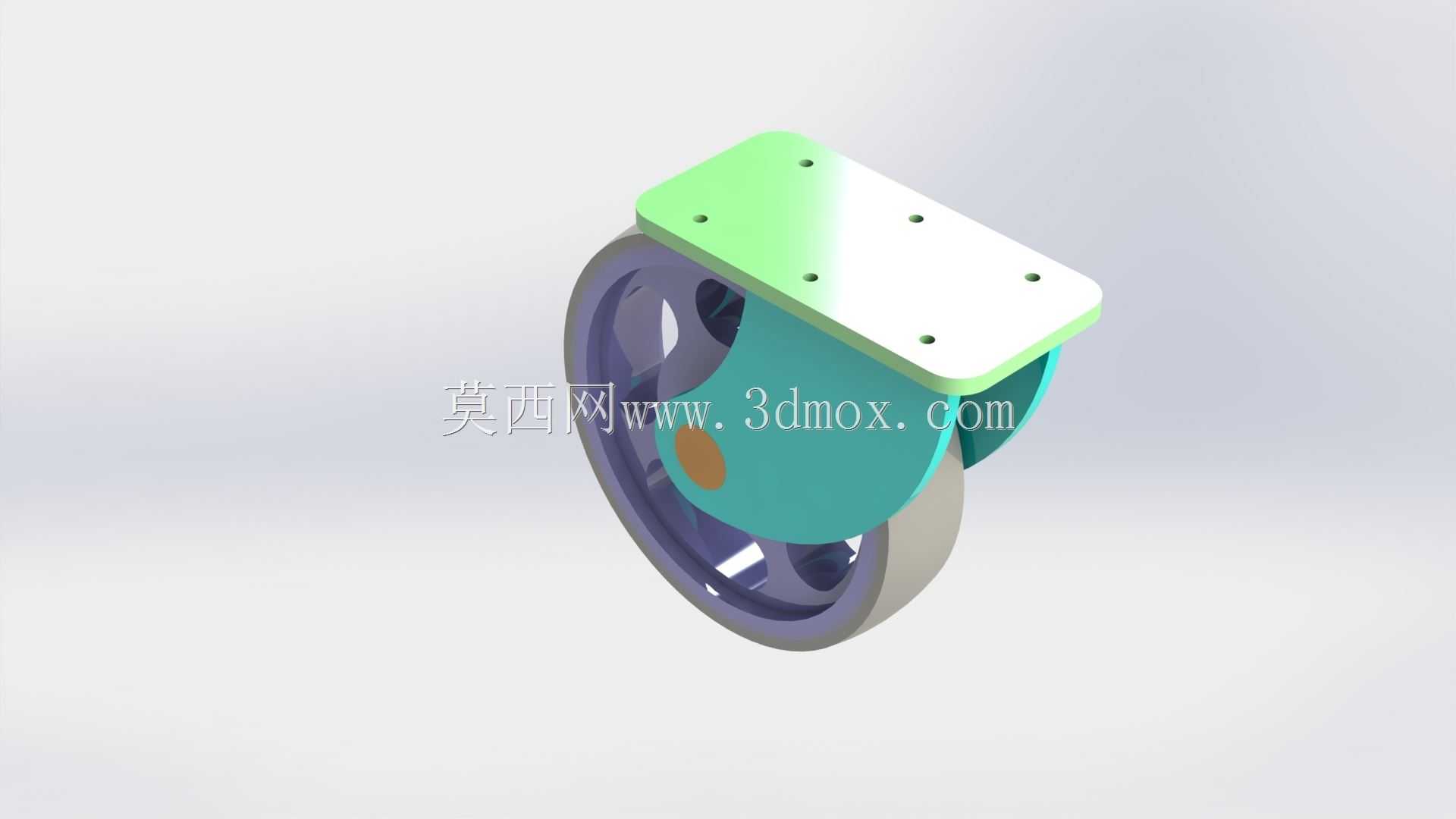

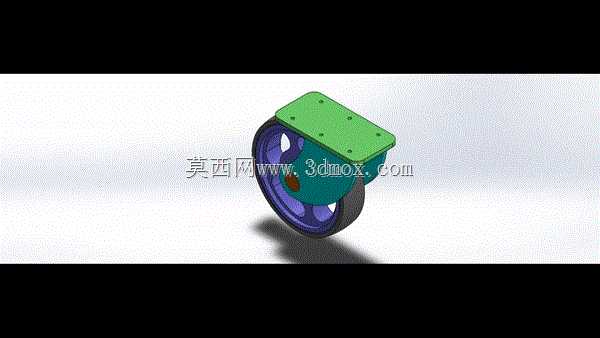

重载定向脚轮组件结构设计方案

　　在工业生产场景里，脚轮是各类移动工装、货架、小型转运设备实现位置灵活调整的核心支撑部件，这款定向脚轮组件的设计，主要面向车间内重载转运工装、中型仓储货架、固定式工位周转设备的移动需求，区别于万向脚轮的转向功能，定向结构的脚轮在直线行进时具备更好的轨迹保持能力，不会出现行进中轮组偏摆导致的设备偏移问题，适合长距离直线转运的作业场景。从实际使用场景来看，这类脚轮常被用在车间物料周转车、重型工具柜、生产线边的移动料架底部，单轮额定承载覆盖100-300kg区间，四个轮组搭配使用时，整体承载可以满足绝大多数中型工业转运设备的承重需求，轮面采用高弹性聚氨酯材质，既可以保证在环氧地坪、水泥地面行走时不会划伤地面涂层，也能在经过车间地面的焊缝、

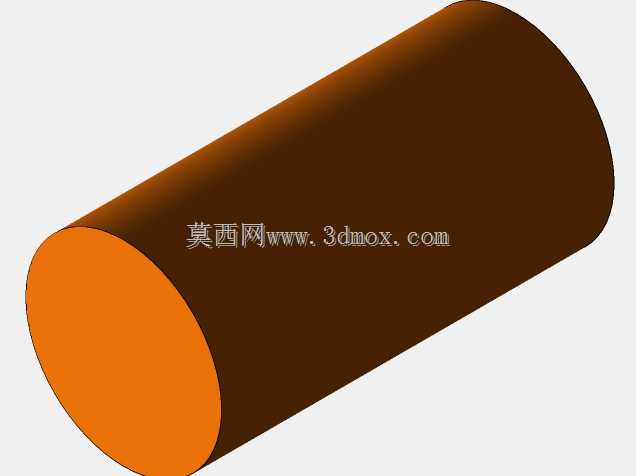

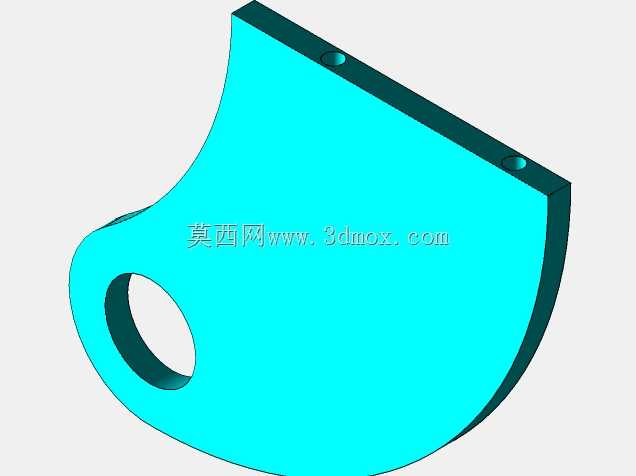

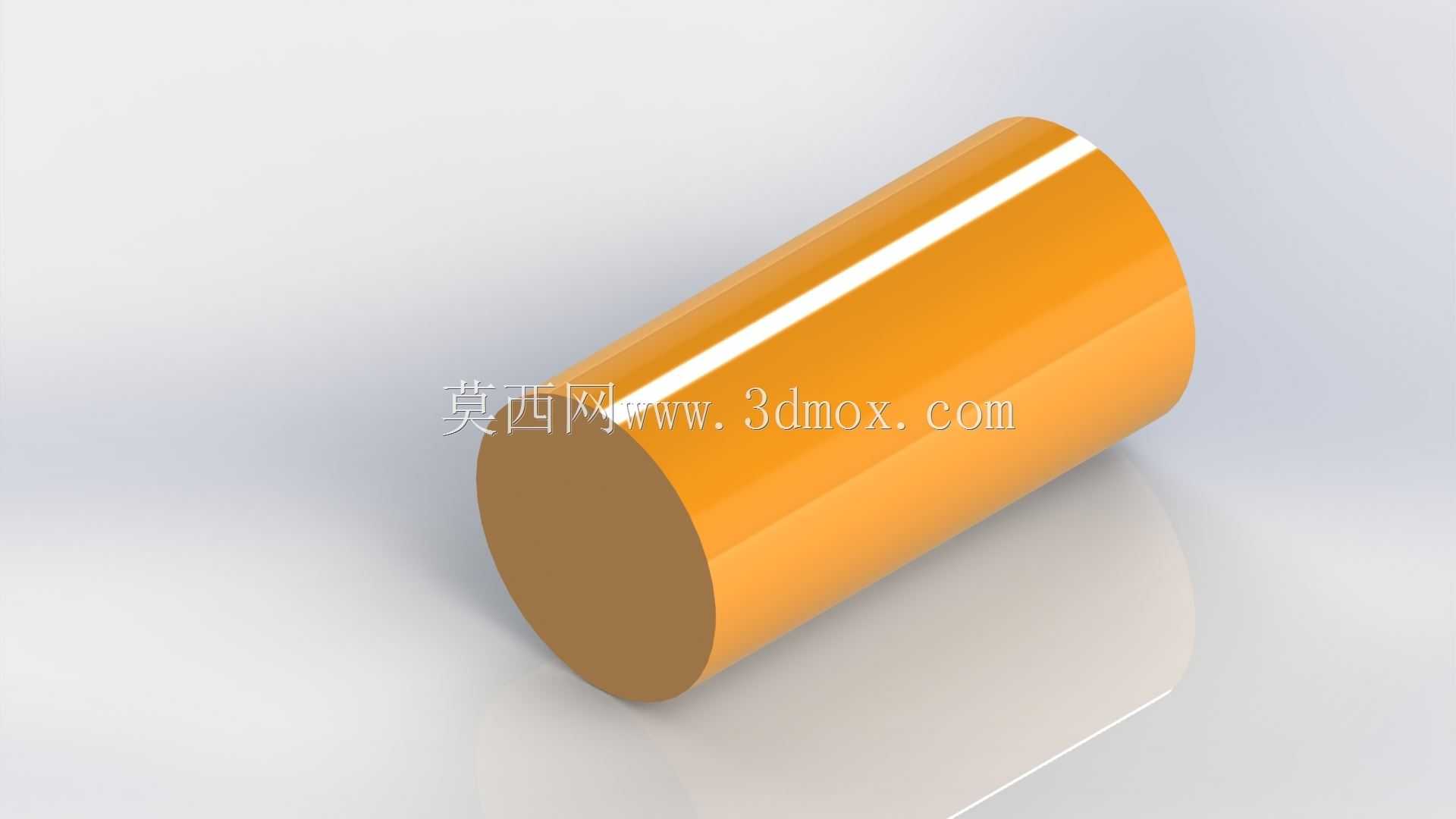

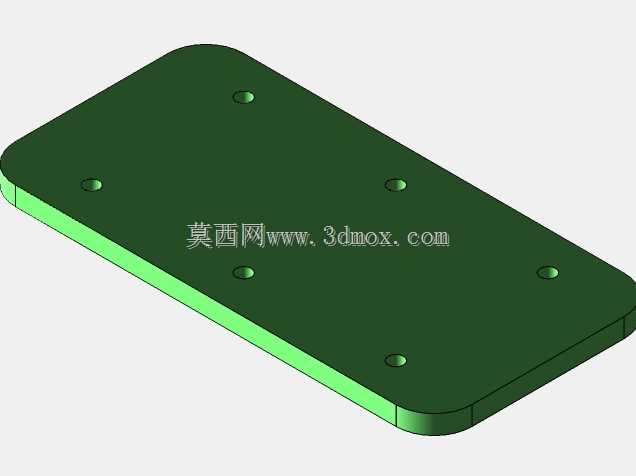

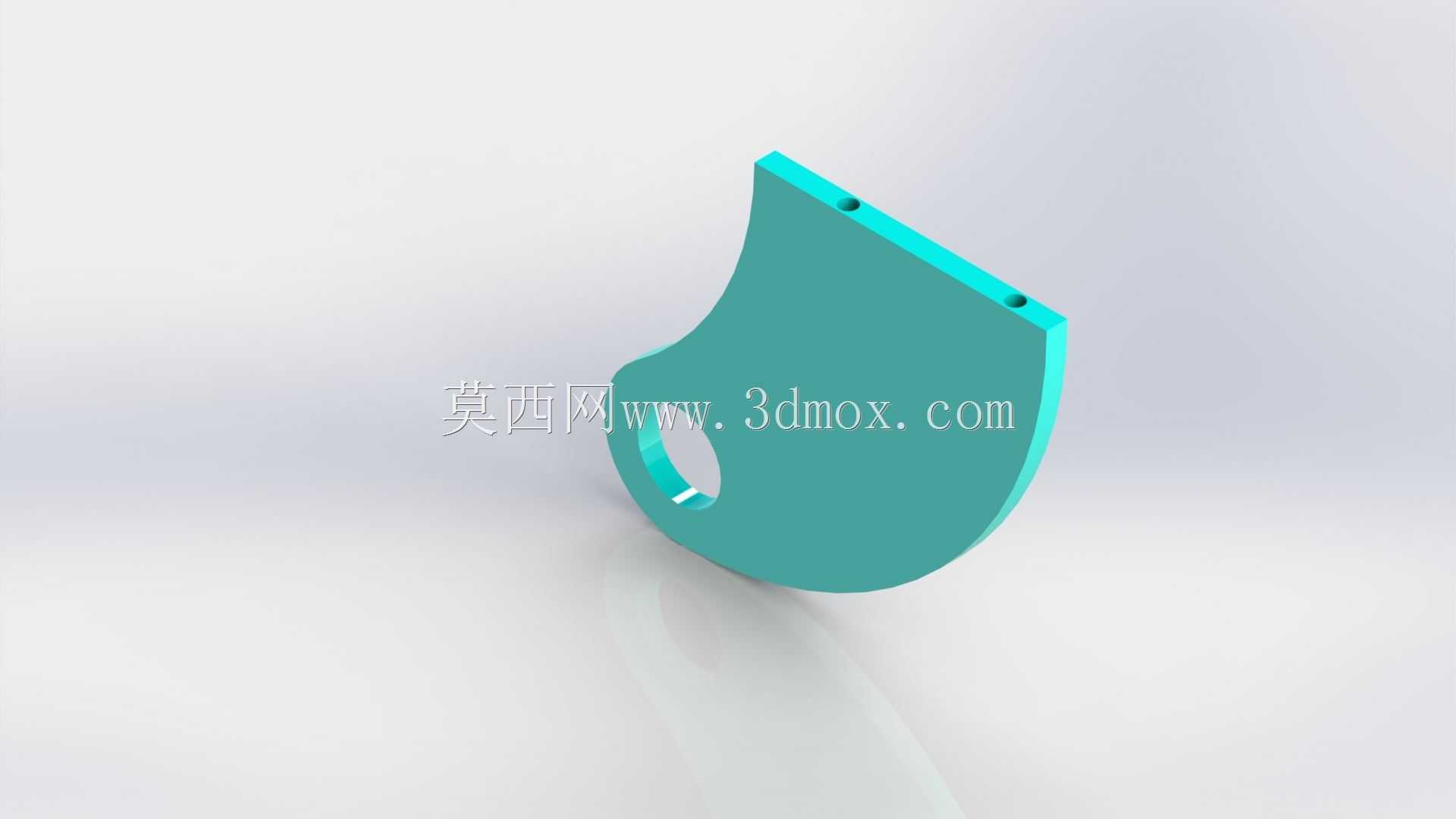

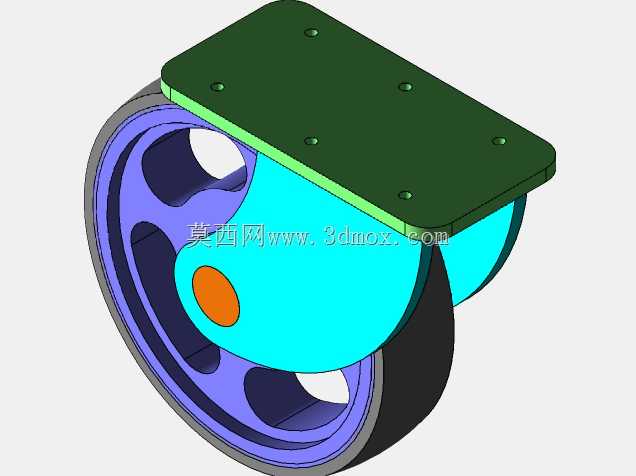

　　小型凸起时起到缓冲作用，降低设备移动过程中的振动，避免料架上放置的精密加工零件因为颠簸出现磕碰损伤。设计这款脚轮组件时，首先确定的是安装板的连接边界，顶部安装板采用矩形平板结构，板上预留六个对称分布的安装孔，孔位间距适配市面上绝大多数标准型材框架、钢制工装架的底部安装尺寸，安装时不需要额外对设备底部进行打孔改型，直接通过螺栓紧固即可完成装配，安装板厚度根据承载需求做了加强处理，在满负载状态下不会出现安装板弯折变形的问题。轮架部分采用双侧支撑板夹持的结构，两块支撑板分别从轮子两侧连接顶部安装板与轮轴，支撑板与安装板之间采用圆弧过渡结构，避免应力集中导致的焊缝开裂问题，轮轴与支撑板之间采用过盈配合加防转销的固定方式，

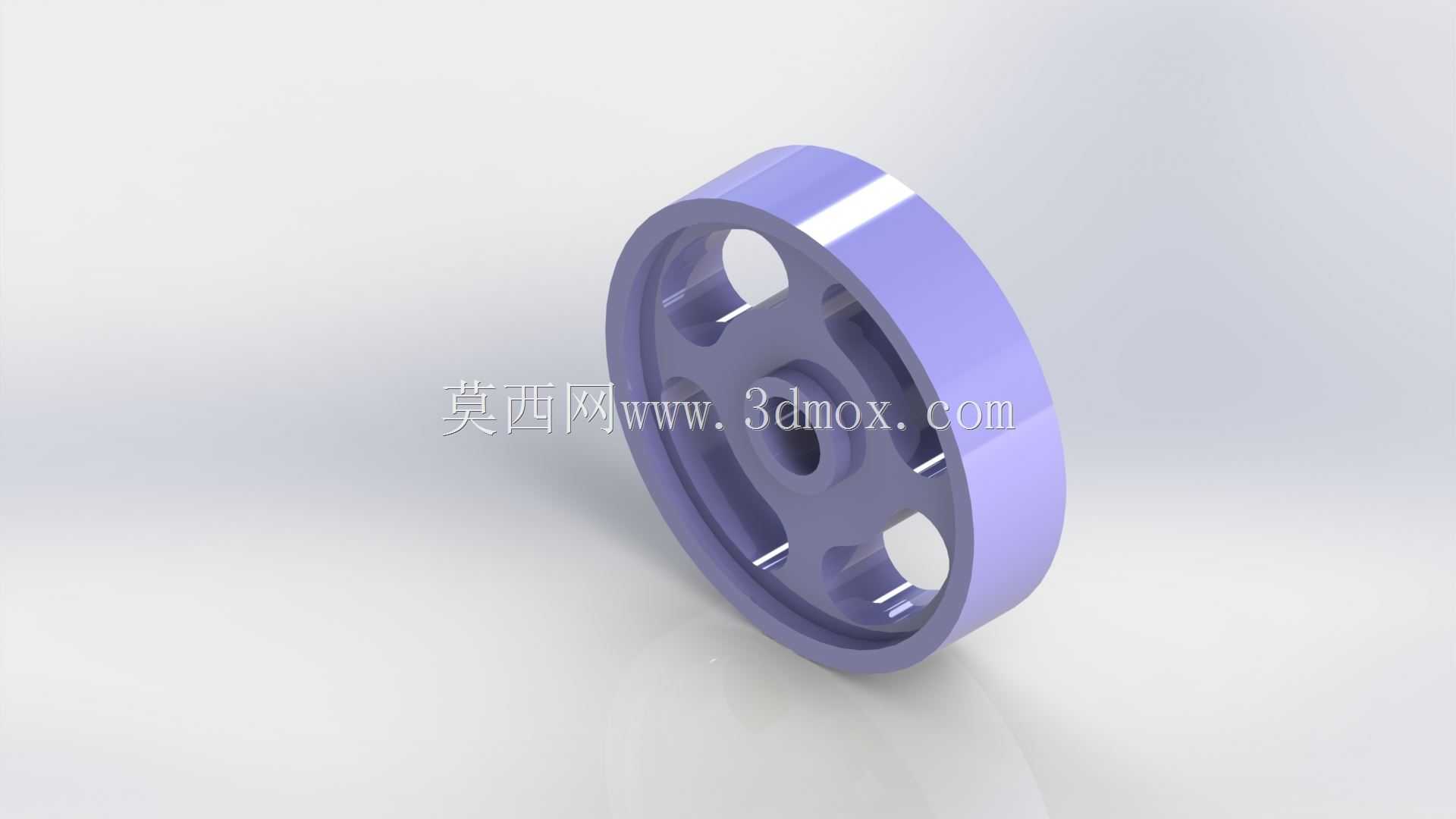

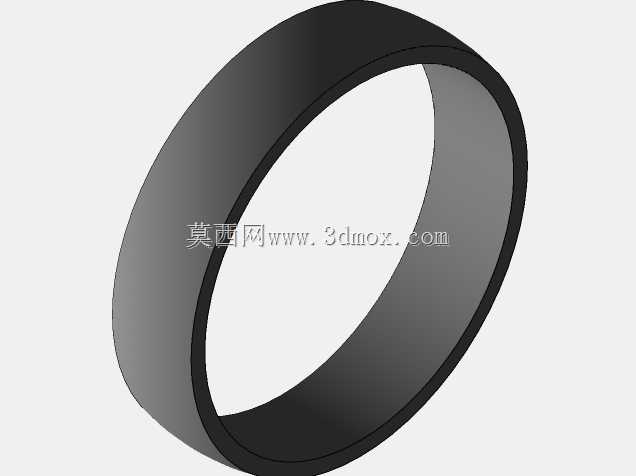

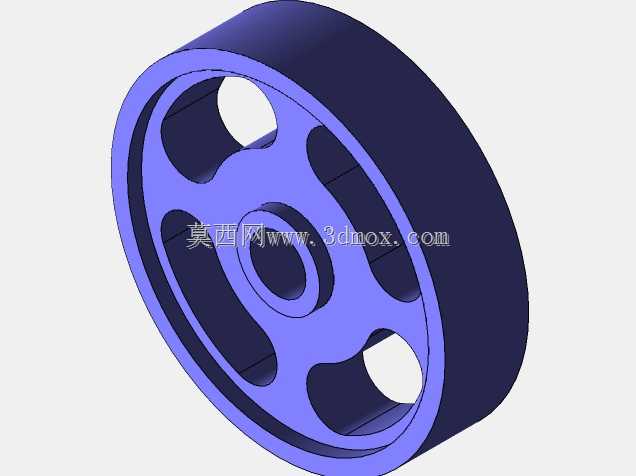

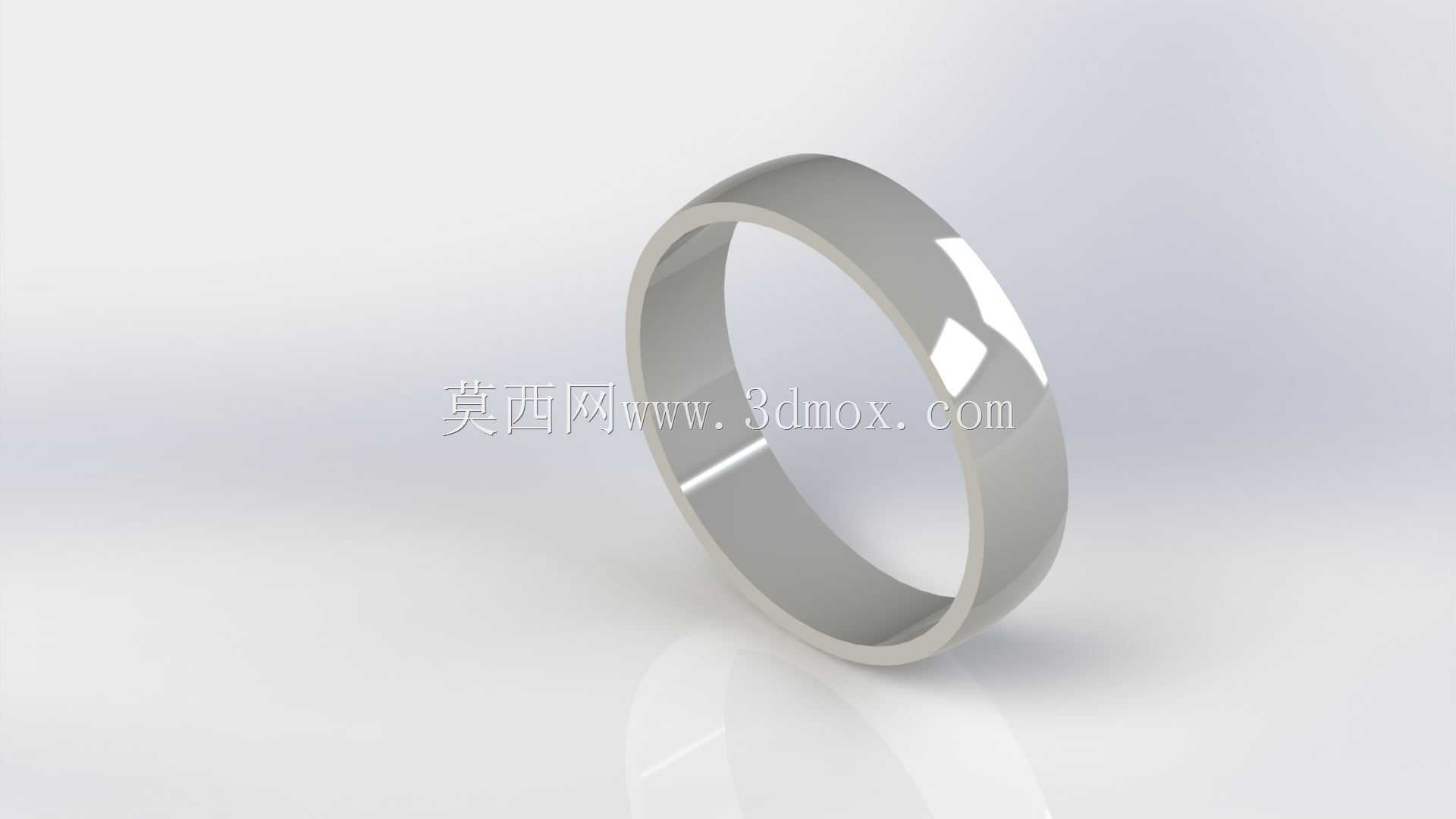

　　避免轮子长期行走后轮轴出现转动松脱的问题。轮子本身的结构设计上，轮毂采用高强度工程塑料一体注塑成型，轮毂内部预留轴承安装位，标配深沟球轴承来降低轮体转动的摩擦阻力，推动设备时不需要施加过大的外力，即使是满载状态下，单人也可以轻松推动整台设备移动；轮面的聚氨酯层采用包胶工艺与轮毂结合，结合强度满足长期行走不脱胶的要求，轮面做了微弧面设计，和地面的接触面积控制在合理区间，既不会因为接触面积过大导致转动阻力过高，也不会因为接触面积过小导致轮面压强大，在软质地面上行走时出现轮体陷进地面的问题。从安装边界来看，这款脚轮的整体安装高度控制在标准工业脚轮的通用尺寸区间，替换现有设备上的同规格脚轮时，不会出现设备整体高度变化导致的台面倾斜、

　　对接高度不匹配问题；轮体的宽度经过优化，在保证承载能力的前提下，尽可能缩小轮架的整体宽度，避免轮组突出设备底部框架过多，在狭窄通道内行走时出现轮组刮碰周边设备的问题。实际选型使用时需要注意，定向脚轮通常需要和万向脚轮搭配使用，一般在设备的行进方向后端安装两个定向轮，前端安装两个带刹车的万向轮，既可以保证直线行进的稳定性，也可以在需要转向时灵活调整方向，需要设备固定位置时，踩下万向轮的刹车装置即可锁定轮组转动，避免设备受外力影响出现滑移。这款脚轮组件的结构设计充分考虑了车间内的实际使用工况，所有转动部位都预留了润滑脂加注空间，长期使用时可以定期补充润滑脂，延长轮组的使用寿命，轮架表面做了喷塑处理，在车间潮湿、多切削液的环境下也不会轻易出现锈蚀问题，适合各类机加工车间、装配车间、仓储库房的复杂环境使用。
