带方法兰连接90度弯通金属管件

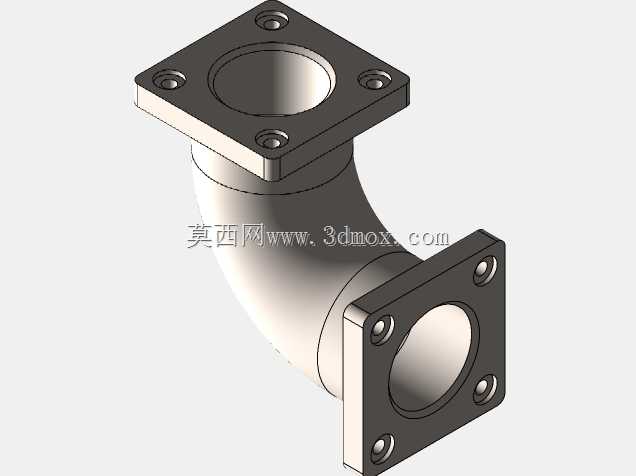

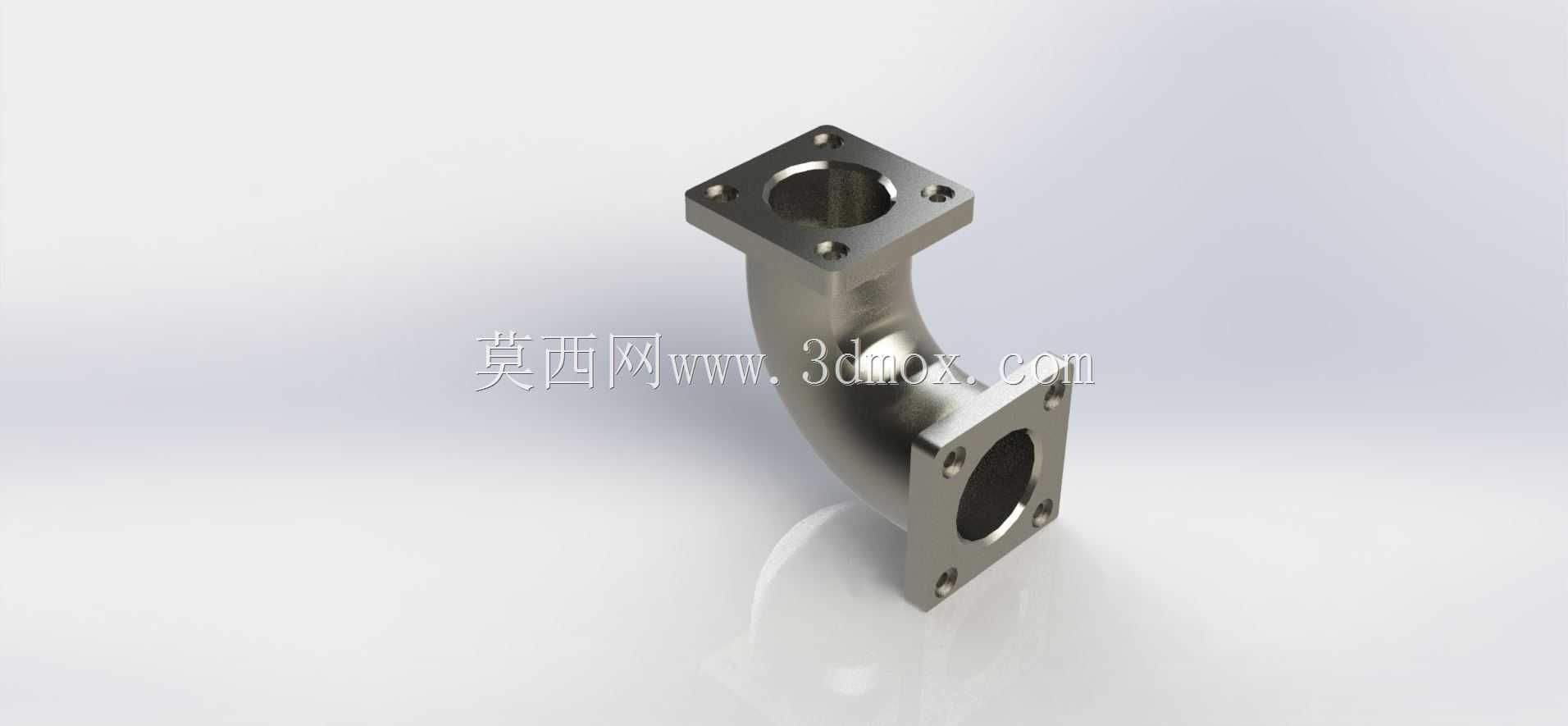

　　在流体输送管路系统的布局设计中，受设备安装空间、管路走向排布限制，经常需要用到转向连接构件来改变管路的延伸方向，这款90度弯通管件就是针对这类场景设计的刚性连接部件，两端采用方形法兰对接结构，相比常见的圆形法兰，方形法兰在小通径直连场景下的安装对位更便捷，四个角点的螺栓孔位可以提供更均匀的压紧力，在低压流体、低压气体输送的设备内部管路布局中应用十分广泛，常见于小型液压站油路排布、实验设备气路连接、中小型动力设备的冷却水路转接等场景。

　　从结构设计逻辑来看，这款管件的弯曲段采用等通径圆弧过渡设计，弯曲半径取值为通径的1.5倍，这个参数是经过实际工况验证的合理取值，既不会因为弯曲半径过小导致管路内部流阻陡增，造成流体输送过程中压损过大、局部紊流引发管路振动的问题，也不会因为弯曲半径过大导致整体安装占用空间超标，适配多数紧凑布局的设备内部安装空间。两端的方形法兰与弯管主体采用一体化成型结构，不存在焊接接缝带来的泄漏风险，法兰密封面加工有定位止口，对接配套管路法兰时可以快速完成同轴对位，不需要反复调整对接角度，四个安装螺栓孔均匀分布在法兰四个角位，孔位公差按照机械连接常用的H7级精度设计，适配标准六角螺栓的穿装需求，安装时不需要额外铰孔修正，现场装配效率更高。

　　从安装边界尺寸来看，这款管件两端法兰的端面为垂直布局，两个法兰端面的中心距根据通径大小做了匹配设计，安装时需要预留的操作空间为法兰外轮廓向外延伸20mm即可满足螺栓拧紧的操作需求，不需要额外预留过大的检修空间，适合在设备内部管路密集的区域排布使用。法兰端面的密封槽采用平面密封结构设计，适配常用的橡胶平垫、金属缠绕垫等密封件，不需要定制特殊规格的密封配件，后期维护更换配件的通用性更强。弯管主体的壁厚按照1.6倍额定工作压力的安全系数设计，能够承受常规低压流体输送的压力冲击，正常工况下不会出现管壁鼓胀、开裂的失效问题。

　　在实际选型应用过程中，需要注意对接管路的通径需要与这款管件的内通径保持一致，避免通径突变造成的流阻变化，同时安装时螺栓的拧紧力矩要按照对角顺序逐步加压，避免单侧压紧力过大导致法兰面倾斜引发密封失效。这款管件的整体结构没有多余的冗余设计，所有结构尺寸都围绕安装便捷性、流阻合理性、密封可靠性三个核心需求展开，没有为了外观造型增加不必要的结构，完全服务于工业管路连接的实际功能需求，在三维建模过程中，这类标准连接构件的参数化建模可以大幅提升管路布局的设计效率，只需要调整通径、法兰尺寸、弯曲半径几个核心参数就可以快速衍生出适配不同工况的同系列构件，减少重复建模的工作量。

　　不同于民用管路的螺纹连接弯头，这款法兰连接的弯管件更适合设备内部的固定管路连接，一旦安装完成后不需要频繁拆卸，连接刚性更强，不会因为管路的长期振动出现连接松动的问题，在有一定振动工况的设备管路中使用时，可靠性比螺纹连接结构更高。同时方形法兰的结构在安装时可以从四个方向调整螺栓的穿装方向，在空间受限的位置可以根据现场操作空间选择螺栓的穿入方向，比圆形法兰的安装灵活性更高，这也是这类小通径方形法兰弯头在紧凑型设备中应用较多的核心原因。
