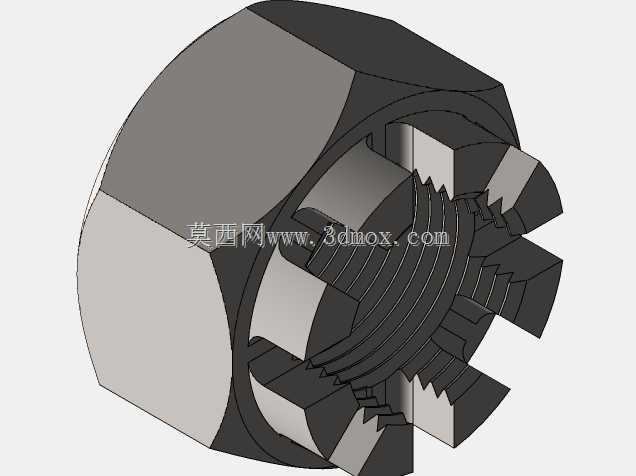

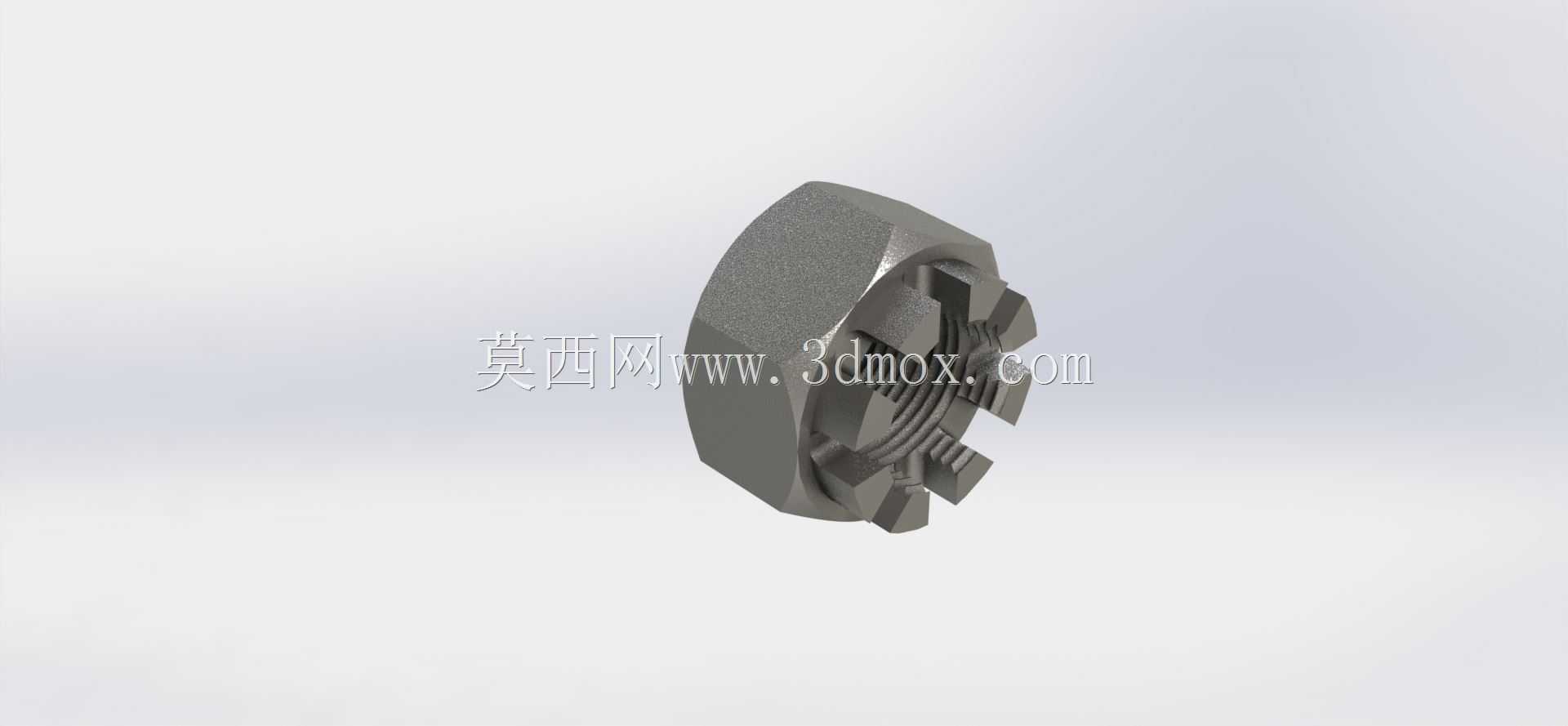

开槽锁紧式六角皇冠城堡螺母结构

　　在行走机构、重载传动的连接点位，这类带开槽结构的六角螺母是解决螺纹副松脱问题的典型零件，日常选型中常被用于需要可靠防松的转动副连接位置，最常见的应用就是车辆轮端轴承的轴向固定——车轮转动过程中持续承受交变冲击、径向跳动与轴向窜动，普通六角螺母仅靠螺纹预紧的摩擦力无法长期维持锁紧状态，一旦预紧力衰减，轴承游隙会快速增大，轻则出现行驶异响、轮端摆动，重则引发轴承脱出的安全风险，这类开槽螺母的结构设计正是针对这类低扭矩但高可靠性要求的连接场景。从结构设计逻辑来看，零件主体沿用标准六角螺母的外形基准，六方对边尺寸完全匹配对应螺纹规格的标准扳手空间，不需要额外定制专用装拆工具，现场维护时用普通开口扳手、套筒扳手即可完成操作，

　　这一点是从设备运维的通用性角度出发，避免特殊结构带来的运维成本提升。螺母一端的开槽是核心功能结构，六个均匀分布的槽口沿轴向切入螺母端面，槽宽与开口销的直径尺寸匹配，安装时先将螺母拧至规定的预紧扭矩，调整螺母角度让槽口与螺栓杆部预制的径向销孔对齐，再穿入开口销并掰开销脚，就能通过机械限位的方式完全锁死螺母与螺栓的相对转动，哪怕螺纹副在长期振动中出现预紧力下降，机械锁止结构也能阻止螺母回转松脱，这种防松方式比摩擦式防松的可靠性更高，尤其适合存在持续振动、冲击载荷的连接部位。建模过程中需要重点把控几个尺寸边界：首先是螺纹部分的参数，要匹配对应规格的普通公制螺纹基本尺寸，牙型角60度，小径、中径、大径的公差要符合内螺纹的精度要求，保证和外螺纹的旋合顺畅度，不会出现卡滞或间隙过大的问题；其次是六方部分的尺寸，对边宽度、对角尺寸、螺母整体厚度都要和同规格标准螺母的安装空间兼容，避免出现扳手卡不进去、或者螺母厚度超出安装位空间的问题；再者是端部开槽的尺寸，槽的深度要保证开口销能完全穿过螺栓销孔后不与槽底发生干涉，槽的位置度要控制在合理公差范围内，不然安装时会出现槽口和销孔错位，需要额外转动螺母调整角度，导致预紧扭矩偏离设计值的问题。这类螺母的选材通常根据应用场景确定，普通工况下用中碳钢经调质处理就能满足强度要求，在腐蚀环境或者户外使用的场景下会选用不锈钢材质，表面处理根据需求做镀锌、达克罗等防锈处理，建模时不需要额外表现材质细节，

　　但结构上要注意槽口与螺纹收尾处的过渡，避免出现应力集中的尖角——在交变载荷作用下，尖角位置容易萌生疲劳裂纹，导致螺母开裂失效，所以槽底位置要设计合理的圆角过渡，分散应力集中点。从安装适配性来看，这类螺母的安装边界需要和螺栓的销孔位置匹配，设计连接结构时要提前计算好螺栓上销孔的轴向位置，保证螺母拧到设计预紧位置时，销孔刚好落在开槽的轴向深度范围内，不然会出现穿不进开口销的问题。和其他防松螺母相比，这种开槽结构的优势在于可重复拆装，不会像尼龙锁紧螺母那样多次拆装后尼龙圈磨损失效，也不会像金属锁紧螺母那样多次拆装后锁紧压痕变形导致防松效果下降，只要开口销没有出现变形、锈蚀，每次拆装更换新的开口销就能维持可靠的锁止效果，

　　非常适合需要定期维护拆解的连接部位，比如轮端轴承需要定期检查游隙、更换润滑脂，每次装复时只需要更换新的开口销即可，不需要整体更换螺母，运维成本更低。在三维建模的细节处理上，要注意六方端面的倒角、螺纹入口处的倒角，这些工艺结构不能省略，实际生产中这些倒角是为了去除加工毛刺、方便螺纹旋入、引导扳手对位，建模时保留这些细节才能让模型和实际生产的零件一致，后续做装配模拟、工程图导出时才不会出现结构偏差。另外，开槽的等分精度也很重要，六个槽要沿螺母轴线均匀分布，角度偏差过大会导致安装时可选的对齐角度变少，增加现场安装的调整难度，建模时用圆周阵列的方式生成槽特征，就能保证等分精度，符合实际加工的工艺逻辑——实际生产中这类槽都是用分度头装夹后铣削加工，等分精度靠分度机构保证，和建模时的阵列逻辑一致。
