X2金属化聚丙烯薄膜安规电容三维数模

　　在消费类电子、工业控制板卡、家电电源回路的EMI滤波环节，X2类金属化聚丙烯薄膜电容是极为常见的安规器件，这类电容跨接在交流输入线之间，用于抑制差模干扰，即便电容失效也不会导致电击风险，不危及人身安全，是电源入口端的核心被动元件之一。做板卡布局、整机结构设计时，很多工程师容易忽略直插元件的实体干涉问题，仅靠原理图符号和封装库的二维焊盘尺寸做布局，往往到打样组装阶段才发现电容本体和周边接插件、散热片、结构筋位出现空间冲突，或是引脚跨距和PCB开孔不匹配导致插装困难，精准的三维数模能在设计阶段就规避这类装配问题，减少打样迭代次数。

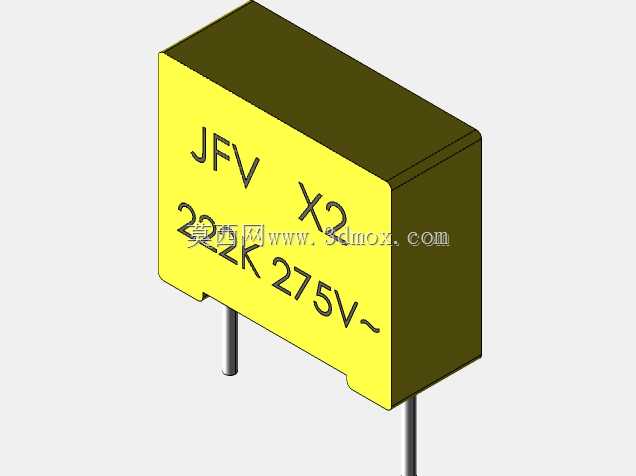

　　这个电容的外形采用直插式方块塑封结构，本体主体为黄色阻燃环氧树脂包封层，顶面印刷有参数标识区域，清晰标注耐压、容值、安规认证相关标识信息，两个镀锡铜引脚从本体底部垂直引出，引脚为圆柱形，具备足够的机械强度，能耐受波峰焊时的热冲击与插装时的机械应力，不会出现引脚弯折断裂的问题。设计建模时，首先要明确核心安装边界尺寸：本体长度13mm，高度11mm，厚度5mm，两个引脚的中心跨距为10mm，这些尺寸是PCB布局、结构避让的核心依据，建模时不能仅做简单方块拉伸，要还原本体底部的引脚引出凸台结构，以及本体边角的微小倒角，避免数模棱角过于尖锐和实际零件产生尺寸偏差。

　　建模过程中，塑封本体的外观还原要贴合实物工艺特征，黄色包封面的印刷区域要和实物标识位置对应，不需要做过度的纹理渲染，但要保证标识区域的位置比例准确，方便设计评审时快速识别元件类型。引脚部分要还原真实的圆柱形态，引脚伸出本体底部的长度要符合常规编带包装的引脚长度规范，既不能过长导致和PCB背面其他元件干涉，也不能过短影响波峰焊的吃锡效果。做装配干涉检查时，要重点关注电容本体上方的预留空间，因为这类安规电容在安规认证要求中，和周边高压元件、导电结构件需要满足一定的电气间隙要求，三维数模的准确尺寸能帮助工程师快速校验间隙是否达标，不需要反复对照二维规格书核算空间。

　　从实际应用场景来看，这类电容广泛应用在开关电源输入端口、家电主控板电源回路、充电桩交流输入侧、工业仪器仪表的电源滤波模块中，不同应用场景下对电容的安装空间要求差异较大：比如紧凑型适配器内部空间局促，电容往往需要卧装或是紧贴PCB布置，这时候数模的厚度、高度尺寸就直接决定了适配器外壳的内部空间预留是否合理；而工业控制板卡往往空间相对充裕，但周边多为接线端子、继电器等较高的元件，需要准确的本体尺寸来排布元件位置，避免高低元件之间出现装配冲突。

　　设计建模时还要考虑元件的公差累积问题，实际量产的电容本体尺寸会有±0.5mm左右的尺寸公差，引脚跨距也会有微小的安装公差，建模时可以按照标称尺寸做基准数模，同时在结构设计时预留足够的装配余量，避免因为零件公差导致装配卡滞。另外，这类电容的工作温度范围较宽，在高温环境下本体不会出现明显的形变膨胀，所以建模时不需要额外预留热膨胀空间，只需要按照常温下的实体尺寸建模即可满足绝大多数设计场景的需求。对于做三维元件库的工程师来说，这个数模可以作为X2系列同封装电容的基准模型，后续不同容值、不同耐压的同尺寸电容，只需要修改顶面的标识参数即可快速衍生出对应型号的数模，大幅提升元件库的搭建效率，减少重复建模的工作量。在做整机虚拟装配时，准确的电容数模还能帮助工程师提前预判走线空间，因为电容本体有一定厚度，引脚周边的走线如果距离本体过近，在生产插装时容易被电容本体压到导致绝缘破损，通过三维数模的可视化检查，就能在布线阶段就调整走线位置，提升生产良率。
