0805封装贴片电容器三维结构设计

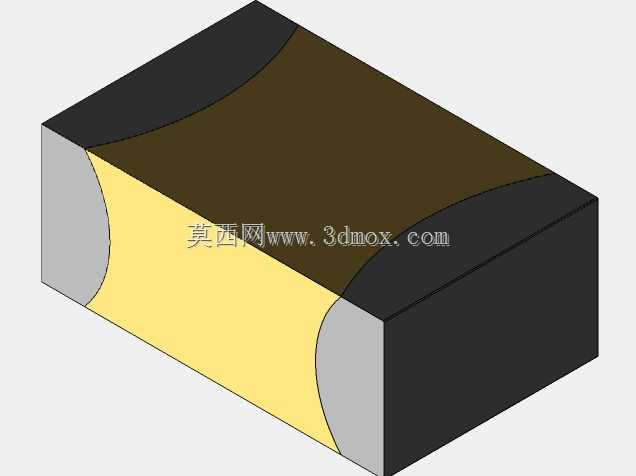

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线环节，0805封装的贴片电容是出现频率极高的无源基础器件，这类器件的三维模型精度，直接影响到PCB结构干涉检查、SMT产线钢网设计、整机装配公差校核的最终效果，很多刚接触结构设计的工程师容易忽略这类小尺寸器件的建模精度，往往用简单方块替代，等到试产阶段才发现器件高度与外壳凸台干涉、焊盘与端电极对位偏差等问题，反而拉长了项目迭代周期。这款0805规格的贴片电容建模，完全按照实际量产器件的外形特征构建，没有做过度的简化处理，端电极的弧形过渡、本体塑封层的棱角倒角、端电极与陶瓷本体的衔接台阶都做了还原，完全匹配SMT贴片过程中吸嘴取料的接触面特征，在做产线仿真的时候，

　　可以直接调用模型校验吸嘴取料的位置偏差，不需要再额外修正模型特征。从实际应用场景来看，这类电容常被用于电源回路的去耦、信号通路的滤波、高频电路的匹配，不同安装位置对电容的周边空间预留要求不同，比如靠近板边的安装位，需要考虑分板时的应力对器件本体的影响，建模时还原的本体实际轮廓，可以让结构工程师在做PCB布局时，精准预留出器件的安全距离，避免分板应力导致电容本体开裂。从设计思路上，建模时优先保证安装边界的尺寸准确性，长度方向严格控制在2毫米，宽度1.25毫米，厚度0.6毫米，所有尺寸公差都参考行业通用的器件规格书上限取值，确保在做装配干涉检查时，不会因为模型尺寸偏小导致漏判干涉风险。端电极的位置和厚度也完全按照实际焊盘要求设计，

　　在做焊膏印刷仿真的时候，可以准确计算焊膏的涂布量，减少SMT过程中出现的立碑、虚焊等工艺问题。很多工程师在做板卡结构设计时，往往只关注接插件、芯片这类大尺寸器件的模型精度，实际上小尺寸被动元件的模型偏差，同样会导致装配问题，比如有些便携设备的内部空间极其紧凑，外壳内壁与PCB板面的间隙只有0.7毫米，如果电容模型的厚度做小了0.1毫米，实际装配时就会出现外壳顶住电容，导致PCB受压变形，甚至出现焊盘脱落的问题。这款模型在构建时，特意将本体的棱角做了符合实际工艺的微小倒角，还原了塑封工艺形成的自然圆角，而不是尖锐的直角，在做热仿真分析时，更贴近真实器件的散热表面积，仿真得到的器件工作温升数据会更接近实际测试值。另外，

　　在做整机的跌落仿真时，精准的器件模型可以更准确地模拟PCB受冲击时，器件本体与焊盘之间的应力分布，帮助工程师提前识别容易出现焊点失效的位置，优化器件的布局方向。对于需要做自动化产线虚拟调试的用户来说，这个模型的外轮廓完全匹配视觉定位系统的识别特征，可以直接导入产线仿真环境，调试视觉算法的识别参数，不需要再对模型做二次处理。不同于很多简化的方块模型，这款模型还原了电容端电极的弧形端面特征，这部分特征是实际生产中视觉相机识别器件角度的关键参照，模型还原度越高，虚拟调试的结果就越接近真实产线的运行状态，能有效减少产线现场调试的时间。在高密度PCB设计中，0805电容经常会布置在BGA芯片的焊盘间隙之间，精准的模型尺寸可以帮助工程师确认电容与BGA焊球之间的安全距离，避免焊接过程中出现焊球短路的问题。同时，模型的本体颜色区分也做了对应处理，黑色的塑封本体、黄色的陶瓷介质层、银灰色的端电极，在做三维装配评审的时候，可以很直观地分辨器件类型，减少评审过程中对器件类型的误判。
