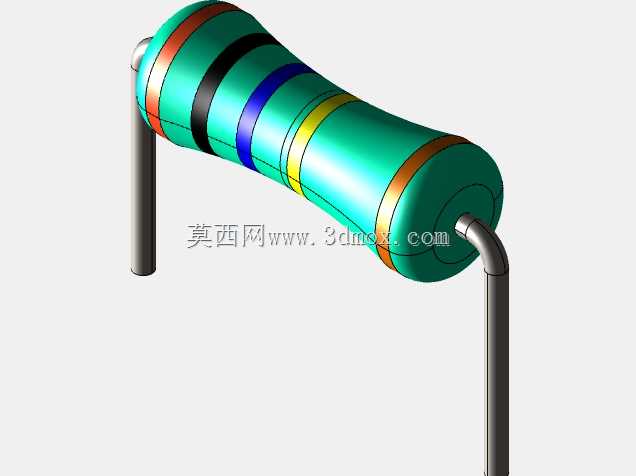

轴向色环直插电阻三维结构设计

　　在各类电子设备的硬件设计环节，直插式轴向电阻是应用覆盖度极广的被动基础元件，小到消费类电子的信号调理电路，大到工业控制设备的电源分压、限流回路，都能见到这类元件的身影。不同于贴片电阻的表贴安装形式，轴向引脚的直插电阻在波峰焊工艺的通孔插装生产线中适配性极强，在需要更高机械连接强度、更大功率耐受余量的电路场景下，这类电阻的选型优先级往往高于同参数的贴片封装元件。做这类元件的三维结构设计时，首先要锚定实际生产中的安装边界，不能只做外观的视觉还原——很多新手建模时容易忽略引脚的成型角度，实际波峰焊工序中，电阻的引脚需要根据PCB板的安装孔距做预折弯处理，引脚伸出PCB板面的长度、折弯处的圆角半径都有明确的工艺要求，要是建模时只做直引脚的理想化结构，后续导出到装配环境做干涉检查时，就会出现元件和周边贴片元件、结构件空间冲突的问题。

　　从功能特性上看，这类色环电阻的核心作用是通过自身的固定阻值实现电路中的限流、分压、阻抗匹配，不同的色环组合对应不同的阻值与精度等级，建模时还原色环的位置与宽度，不只是为了视觉上的辨识度，更是为了在整机的虚拟装配评审环节，硬件工程师可以直观核对BOM中元件的参数标识位置，避免生产时出现元件错插的问题。尺寸参数的设定上，主体瓷体的直径、引脚的线径直接决定了元件的功率承载能力，0.25W功率等级的电阻主体直径控制在2.4毫米左右，这个尺寸是行业内通用的规格基准，既不会因为主体过粗占用过多PCB板面空间，也不会因为主体体积不足导致额定功率下的温升超标。贯穿孔的长度设定为6.5毫米，对应的是常规PCB安装时两个引脚之间的跨距基准，配合8毫米的节距设计，能够适配市面上绝大多数通用PCB的孔位布局，不需要额外做定制化的孔位修改。

　　设计思路上，建模时要优先还原元件的真实工艺特征，比如电阻主体两端的金属端帽，不能简单做和瓷体等直径的圆柱拼接，实际生产中端帽是压接在瓷体两端的，会有极细微的压接台阶，引脚和端帽的连接位置也不是直角对接，而是有平滑的过渡圆弧，这个细节在做整机的布线仿真时会影响引脚处的应力分布——如果设备存在振动工况，直角对接的引脚模型在应力仿真时会出现应力集中的误判，还原真实的过渡圆弧才能让仿真结果更贴近实际使用场景。另外，引脚的直径设定为0.4毫米，这个尺寸既匹配标准PCB通孔的0.6-0.8毫米钻孔直径，也能保证引脚穿过焊盘后有足够的焊料包裹空间，保证焊接后的连接强度。

　　在实际的设备应用场景中，这类电阻往往不是单独安装在PCB上的，周边会排布电容、二极管、接插件等其他元件，建模时严格控制元件的外形尺寸边界，能够让结构工程师在做PCB布局评审时，提前核算元件之间的安全间隙，避免后续样机制作时出现元件过高触碰外壳、引脚过近和其他元件短路的问题。比如在电源类产品的设计中，功率电阻周边需要预留一定的散热空间，准确的三维模型可以帮助热仿真工程师更精准地划分网格，计算电阻工作时的温升对周边元件的影响，不会因为模型尺寸偏差导致热仿真结果和实际测试出现过大误差。不同于定制化的结构件，这类通用电子元件的三维模型不需要做个性化的结构修改，核心是要还原行业通用的尺寸规范与工艺特征，让模型能够直接适配各类电子设备的装配设计、工艺仿真、生产培训等不同场景的使用需求，不管是用于教学演示中的电子元件结构讲解，还是用于生产线的装配工位可视化指导，准确的尺寸与结构还原都是模型能够落地使用的核心前提。
