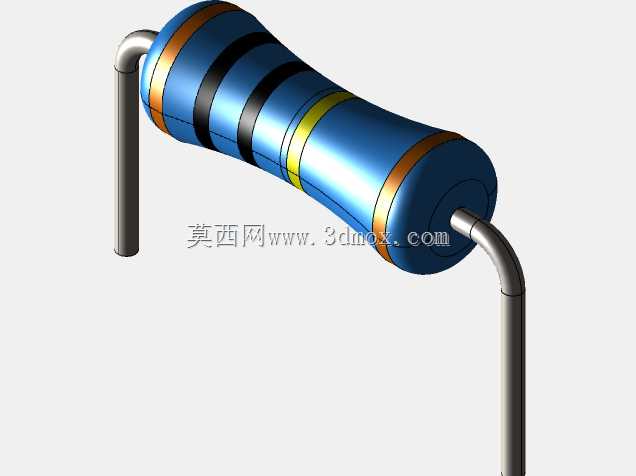

轴向色环直插碳膜电阻三维结构

　　在消费类电子主板、工业控制板卡、小型电力检测模块的PCB设计环节，直插轴向电阻是最常被用到的被动限流元件，这类元件的三维建模精度，直接影响PCB装配干涉检查、结构空间预留的准确性，很多刚入行的结构工程师在做板级布局时，往往只关注电阻的标称阻值、功率参数，忽略了元件实际成型后的外形尺寸、引脚弯折形态，导致后期打样时出现元件顶壳、引脚过孔对位偏差、波峰焊时元件浮高的问题。这款轴向电阻的建模，完全贴合实际量产元件的成型形态，主体采用腰鼓状圆柱结构，区别于早期理想圆柱的简化建模，还原了碳膜电阻外层环氧包封层的实际成型轮廓，两端金属端帽与包封层的衔接台阶、色环的印刷位置都按照实物比例还原，引脚部分没有采用直插的简化形态，

　　而是按照实际生产中引脚打弯成型的状态建模，还原了引脚从端帽引出后的弯折弧度、引脚圆柱段的直径一致性，能直接导入PCB结构装配文件做干涉校验。从实际应用场景来看，这类0.25W功率等级的轴向电阻，广泛用在电源回路的限流、信号回路的分压、RC滤波回路的阻抗匹配场景，在手持测量仪器、小型工控传感模块、传统家电控制板上的用量极大，很多做小型化设备结构设计的工程师，在做内部堆叠时，经常会因为电阻引脚弯折高度预留不足，导致元件与上层屏蔽罩、相邻电解电容产生空间干涉，这款模型还原了引脚9毫米节距下的实际成型高度，能让工程师在布局阶段就精准核算元件占用的立体空间，不需要反复对照实物样品调整尺寸。设计思路上，建模时没有追求过度的细节冗余，

　　而是优先保证装配相关的关键尺寸精度：主体直径、贯穿孔对应的引脚跨距、引脚直径、引脚弯折后的垂直高度这些和装配直接相关的尺寸都严格匹配实物公差，色环部分的建模仅做外观示意，不做过度的纹理渲染，保证模型导入装配体时不会占用过多的系统资源，适合大点数PCB板的整体装配仿真。在安装边界层面，这款电阻采用通孔插装的安装方式，建模时还原了引脚打弯后的成型状态，工程师在做PCB封装设计时，可以直接参考模型的引脚位置确定过孔的坐标、孔径大小，同时可以根据模型的主体最大直径，确定丝印层的元件轮廓范围，避免丝印框与相邻元件的丝印重叠，也能在做波峰焊治具设计时，精准预留元件的容纳槽深度，避免治具压伤电阻本体。另外，在做设备的抗振动仿真时，

　　精准的引脚模型也能帮助工程师核算引脚的受力情况，评估在不同振动量级下引脚的疲劳强度，提前优化引脚的弯折角度、预留引脚的应力释放空间，避免设备在长期振动工况下出现引脚断裂、焊点脱开的失效问题。很多工程师在做这类通用元件建模时，容易犯的错误是把电阻主体做成规则正圆柱，忽略了实际碳膜电阻生产过程中环氧包封形成的中间略粗、两端收窄的腰鼓形态，导致装配检查时误判元件与周边结构的间隙，这款模型修正了这类简化建模的误差，还原了本体的实际轮廓，同时两端金属端帽的凸起台阶也做了还原，能准确反映电阻本体两端的最大直径，在做紧凑空间布局时，不会因为尺寸偏差导致后期装配出现卡滞。对于需要做产品BOM可视化、装配工艺指导文件制作的场景，这款带色环外观的电阻模型，也能直接用于生产作业指导书的配图，帮助产线操作人员快速识别元件的安装方向、引脚成型要求，减少错装、反向安装的问题。
