直插式聚酯电容电子元件三维结构

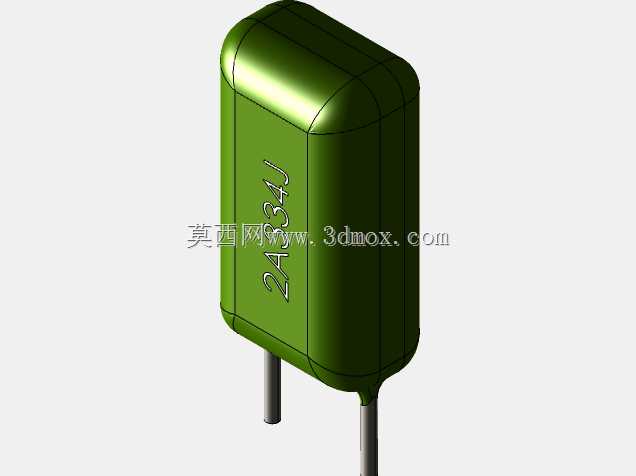

　　在消费电子、工业控制板卡、小型电源模块的PCB布局设计环节，直插式聚酯电容是板上极为常见的无源滤波、耦合元件，很多刚接触板级结构设计的工程师容易忽略这类径向引线元件的实体干涉问题，仅按照原理图符号的占位来预留安装空间，往往到样机打样回流焊或者手工插装阶段才发现，电容本体和周边的接插件、功率器件散热片、结构支撑柱产生空间冲突，要么被迫飞线调整元件位置，要么修改结构件避让，拖慢整个项目的迭代进度。这个三维结构完整还原了直插聚酯电容的真实外形，本体采用圆角矩形的封装造型，没有做生硬的直角棱边处理，完全匹配实物注塑封装的脱模圆角特征，本体表面的标识字符也做了凹凸还原，能让设计人员在装配校验阶段直观看到元件的标识朝向，

　　方便生产环节的来料目检与极性核对——虽然聚酯电容本身无极性，但标识统一朝向能大幅降低产线插装的错件率，也方便后续售后维修的元件识别。从安装边界来看，该元件本体长度6mm、宽度4mm、本体高度11mm，两根引线的中心节距为4mm，引线直径0.5mm，这些尺寸完全对应行业通用的小体积直插聚酯电容封装规格，在做PCB封装设计时，焊盘孔径可以按照0.6-0.7mm设置，焊盘外径预留1.2-1.5mm即可满足波峰焊的吃锡要求，同时要注意在PCB布局时，电容本体下方尽量不要布置高度超过1mm的表贴元件，避免插装后本体压碰表贴器件造成虚焊或者元件损坏。这类聚酯电容本身的功能特性决定了它的应用场景，相比陶瓷电容它的容量稳定性更好，

　　容量随温度变化的漂移量更小，适合用在低频信号耦合、电源退耦、简单的定时电路中，相比铝电解电容它的漏电流更小、高频特性稍优，没有电解液干涸的失效风险，使用寿命更长，在小功率的控制板、信号调理板上经常用来做芯片电源引脚的就近退耦，滤除电源线上的高频杂波，也会用在音频信号的耦合通路里，阻隔直流分量传递交流音频信号。做三维结构建模的时候，特意还原了本体和引线衔接位置的过渡封胶特征，这个位置是很多简化模型容易忽略的细节，实际生产中这个位置的封胶凸起会比本体侧面多出0.2mm左右的尺寸，如果在做高密度布局的时候完全按照本体标称宽度预留空间，很容易出现相邻两个电容的封胶位置互相挤压，导致元件插装不到位、引线歪斜的问题。

　　另外在做整机结构的安全间距校验时，要考虑这类电容的本体高度，在电容正上方的结构壳件内壁要预留至少1mm的安全间隙，避免组装时外壳压到电容本体，长期受力导致封装开裂、引线脱焊。很多工程师在做三维布局的时候习惯用简化的方块加圆柱来代替这类元件，虽然能大致占位，但无法准确还原圆角、封胶凸起这些细节，在高密度板卡的设计中很容易出现隐性的干涉问题，等到样机生产阶段才发现问题就要付出更高的改板成本，这类精准还原实物特征的三维结构，能在设计阶段就把所有安装边界的干涉风险排查掉，同时也能用来生成产品的装配说明书、维修手册的爆炸图素材，让生产和维修人员能直观识别元件的安装位置与形态。在做自动化插装设备的编程调试时，这类精准的模型也能用来模拟吸嘴抓取、引线折弯、插件的全流程动作，提前验证抓料位置、插件行程是否合理，避免实际调试过程中吸嘴碰伤电容本体、引线折弯角度不符合焊盘要求的问题，大幅缩短设备的调试周期。
