直插式铝固体电解电容器三维结构建模

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式铝固体电解电容是板上电源滤波、退耦回路里的常用无源器件，这类电容相比传统液态铝电解，具备更低的ESR、更好的高温稳定性与更长的工作寿命，常被布置在DC-DC转换电路的输入输出端、芯片供电引脚旁，用来滤除电源线路上的高频纹波，在负载瞬态电流跳变时快速补充电荷，稳定供电电压，避免芯片因电压波动出现复位、采样精度偏差等问题。做这类直插元件的三维建模时，首先要匹配实际生产中的元件封装尺寸边界，不能只做外观示意——很多新手建模时容易忽略引脚的成型公差、本体底部的凸台结构，导致后续导出STEP文件导入PCB设计软件做干涉检查时，出现元件本体和周边贴片电阻、丝印层干涉，

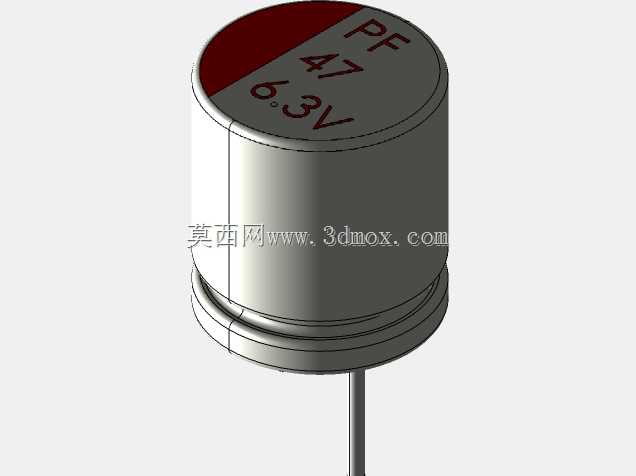

　　或者引脚跨距和PCB钻孔位置不匹配的问题。这个电容的本体为圆柱型结构，顶部印有极性标识与参数标识区，建模时特意还原了顶部的极性色块，避免装配时出现极性反接的低级错误——实际生产中电解电容反接会导致漏液、鼓包甚至炸裂，三维模型里保留极性标识，能在结构评审阶段就让工艺、装配人员直观识别极性方向，提前核对PCB上的极性丝印是否对应。本体直径控制在6.3mm，本体高度7mm，这个尺寸属于小体积直插电容，常被用在空间紧凑的小型电源适配器、车载控制模块里，建模时本体外壳做了细微的拔模斜度，还原真实冲压铝壳的成型特征，底部的卷边密封结构也做了还原，不是简单的直角圆柱，避免模型和实物外观偏差过大，做产品渲染、装配动画时出现失真。

　　引脚部分采用单根直插引线设计，引线直径0.45mm，引脚从本体底部中心引出，节距2.5mm，刚好适配标准2.54mm网格PCB的钻孔间距，建模时引脚长度预留了常规板厚1.6mm加上波峰焊所需的伸出长度余量，方便结构工程师在做板卡堆叠时，计算元件背面和下层壳体、其他板卡的安全距离——很多便携设备里板卡堆叠间隙很小，如果电容引脚伸出过长，很容易顶到外壳或者下层元件，造成短路风险。做这类电子元件的三维模型，核心不是做外观的逼真渲染，而是要给结构设计、PCB Layout工程师提供准确的安装干涉检查依据，所以所有尺寸都严格对标实物的量产公差范围，本体的圆柱度、引脚的同轴度都做了约束，不会出现模型导入装配后，引脚歪斜、本体椭圆导致的尺寸误判。

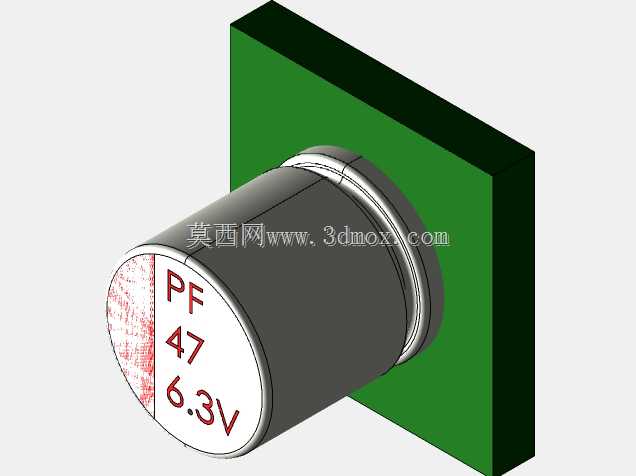

　　在实际选型场景里，这类6.3V耐压、47μF容量的铝固体电容，常用来给5V、3.3V供电回路做滤波，相比同参数的陶瓷电容，具备更大的容量裕度，不会出现直流偏置下容量骤降的问题；相比钽电容，成本更低，抗浪涌电流能力更强，不会出现过压击穿短路起火的风险。建模时特意没有把本体表面的丝印做的过于复杂，只保留了核心的参数标识与极性标记，既满足装配识别需求，又不会让模型文件过大，拖慢整板装配的打开速度——很多工程师在做整板数模时，会导入几十上百个元件模型，如果单个元件模型面数过多，会导致整个装配体旋转、缩放时卡顿，影响设计效率。本体底部和PCB表面的安装间隙也做了还原，真实生产中电容本体不会完全贴死PCB表面，会预留0.2-0.3mm的间隙，方便清洗助焊剂残留，也避免电容工作时发热直接传导到PCB上，导致焊盘脱落，这个细节在建模时做了准确还原，不会出现模型贴板安装的错误，给热设计、工艺设计提供准确的参考。在做自动化插件设备的编程仿真时，这个准确的三维模型也能用来模拟插件头的抓取位置、夹爪的开合行程，避免夹爪刮伤电容本体外壳，或者插件时引脚对位不准导致的弯脚问题。很多时候设备调试阶段才发现元件尺寸和仿真模型不符，会浪费大量的调机时间，准确的元件三维模型能在设计阶段就把插件路径、夹爪尺寸验证到位，缩短新产品的导入周期。
