垂直引线碳膜色环电阻三维结构设计

　　在各类通孔插装工艺的电路板设计场景中，这类垂直安装的碳膜电阻是模拟电路、电源回路、信号调理模块里最常见的被动限流分压元件，不同于贴片电阻的表贴安装形式，垂直引线的结构设计能在有限的PCB板面上占用更小的投影面积，尤其适合元器件排布密度较高、板上空间局促的消费类电子、工控控制板、老式家电主板的装配场景。从实际电路功能来看，这类电阻主要承担回路限流、信号分压、阻抗匹配、上下拉电平设定的作用，1/4W的额定功率规格可以覆盖绝大多数小信号回路的功耗需求，在常规室温环境下长期工作不会出现过热脱焊、阻值漂移的问题，色环标识的设计能让生产、维修环节的作业人员不用借助额外测量工具，直接通过环带颜色组合快速判读阻值与精度等级，大幅提升产线装配、

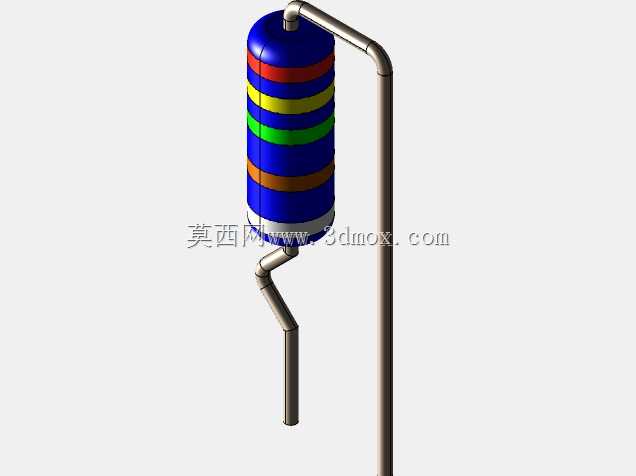

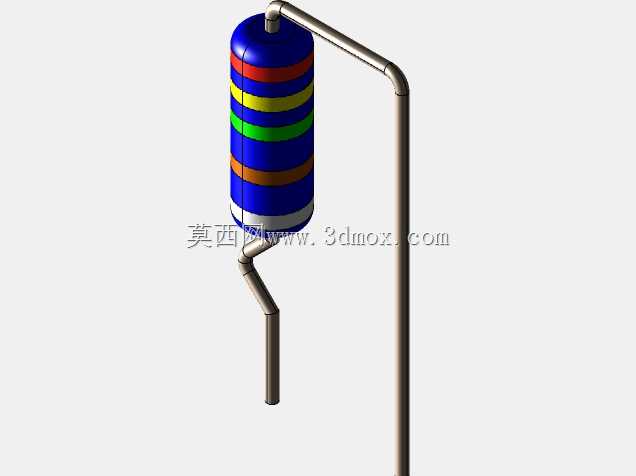

　　售后维修的作业效率。做这款元件的三维建模时，首先要还原真实元件的装配逻辑，电阻本体的圆柱形绝缘封装是核心结构，外层的色环要按照标准色码的排布顺序依次贴合在本体表面，不能出现环带错位、宽度比例失调的问题，否则会让模型失去工程参考价值。引线部分的弯折角度是垂直安装结构的关键，不同于轴向水平安装的电阻直接将两根引线沿本体轴向伸出，垂直安装的结构需要将其中一根引线沿本体径向弯折后再垂直向下延伸，另一根引线直接从本体另一端垂直引出，弯折处的圆角半径要符合实际元件的加工工艺，不能出现直角死折，否则和真实生产出来的元件形态存在偏差，会影响后续PCB装配干涉检查的准确性。尺寸设定上要严格匹配实际量产元件的安装边界，本体直径控制在2.3毫米，

　　本体长度6.5毫米，引线直径采用常规0.4毫米的标准线径，垂直安装状态下从本体底部到引线末端的总高度为13.5毫米，两根引线的节距分别对应3.5毫米与5.08毫米两种常见PCB孔距规格，能适配不同设计标准的电路板安装孔位。建模过程中还要考虑元件在整机装配中的干涉校验需求，引线伸出本体的长度要预留足够的波峰焊吃锡余量，本体顶部的引线弯折段要和相邻的电容、二极管等直插元件保持足够的安全电气间隙，避免在做整机结构装配检查时出现误判。对于结构设计工程师来说，这类标准电子元件的精准三维模型，能在PCB布局阶段提前预判元件和外壳、散热片、连接排线之间的空间冲突，不用等到打样阶段才发现元件高度超标、引线和周边结构件磕碰的问题，

　　能有效减少样板迭代次数，缩短产品开发周期。在做设备BOM建模、虚拟装配仿真的时候，这类通用元件的模型不需要过度追求无关的细节渲染，重点是把安装尺寸、外形轮廓、引线走向做准确，保证导入装配环境后能真实反映实际元件的占位情况，为结构评审、工艺排布提供可靠的三维参考。
