六角内螺纹标准紧固件结构设计

　　在各类机械装配、结构搭建场景里，螺纹连接是应用最广泛的可拆卸连接形式，六角螺母作为配套螺栓、螺柱实现紧固的核心零件，几乎覆盖从民用五金到重型工业装备的全场景装配需求。日常做结构设计时，这类标准件的建模看似基础，实则需要严格匹配通用安装边界，避免后续装配出现干涉、扭矩不匹配的问题。

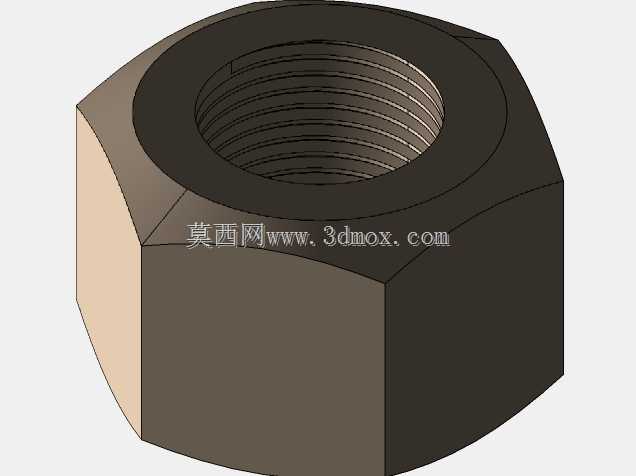

　　这款六角螺母采用正六角形的外形设计，并非随意选定的结构：六角形的每个侧面都是扳手的施力面，相比四角形，它在狭小安装空间内只需要60度的扳手转动角度就能完成拧动，适配设备内部局促的装配间隙，相比更多边的外形，又能保证足够的受力面宽度，避免拧紧时棱角崩裂。建模时首先要确定螺纹规格对应的对边尺寸、对角尺寸，这两个参数直接决定了安装时扳手的适配性，以及螺母沉孔、安装位的开孔大小——比如常见的公制粗牙螺纹，对边尺寸要严格符合通用公差要求，否则会出现标准扳手卡不住、或者安装位预留空间不足的问题。

　　内螺纹的建模是这类零件的核心，不能只做光孔加贴图应付，要匹配对应螺纹的牙型角、螺距、牙底牙顶的圆弧过渡，实际生产中螺纹的公差带直接决定和螺栓的配合松紧，过松会导致连接预紧力不足，设备运行受振动后容易松脱，过紧则会出现拧入困难、甚至螺纹咬合滑牙的问题。很多新手建模时容易忽略螺母两端的倒角结构，这个结构不只是去除锐边防止划手，更重要的是在装配时引导螺栓顺利对中拧入，同时避免螺纹起始端的牙型在运输、磕碰中受损，导致无法正常装配。

　　从实际应用场景来看，这类六角螺母的使用覆盖极广：小型电子设备的内部结构固定，会选用小规格的铜质或者不锈钢螺母，兼顾防锈和导电需求；普通机械设备的机架装配，会选用4.8级或者8.8级的碳钢镀锌螺母，平衡强度和成本；重型工程机械、压力容器的连接部位，则会选用更高强度等级的热处理螺母，搭配高强度螺栓实现足够的预紧力，承受大载荷下的拉力、剪力复合作用。

　　设计选型时还要注意安装边界的预留：螺母的厚度决定了螺纹的啮合长度，要根据连接的受力大小选定，不能盲目选薄螺母省空间，否则螺纹啮合牙数不足，受拉时容易出现螺纹脱扣；如果安装面是软质材料比如铝合金、塑料，还要考虑在螺母和安装面之间增加平垫圈，避免拧紧时螺母压溃安装面，导致预紧力流失。做三维建模时，除了外形尺寸准确，还要注意螺纹收尾的结构，实际加工中螺母两端的螺纹不会完美延伸到端面，会有不完整的过渡牙，建模时还原这个细节，才能让后续的装配仿真、工程图导出更贴合实际生产情况，避免导出的图纸给加工环节造成误导。

　　很多人觉得标准件不需要自己建模，直接调用标准库就行，但实际项目里经常会遇到非标准厚度、特殊表面处理、或者带防松结构的定制螺母，掌握这类基础六角螺母的建模逻辑，就能快速衍生出符合项目需求的定制零件，比如在端面加工防滑齿、增加尼龙防松圈、或者做成法兰面一体的结构，都能在基础模型上快速调整，不需要从零开始搭建。另外建模时要注意零件的原点设置，把原点放在螺母的中心轴线上、两端面的对称中心位置，方便后续装配时快速对齐螺栓轴线，提升装配效率，也方便在工程图里快速标注各个尺寸的形位公差，比如两端面的平行度、螺纹轴线和端面的垂直度，这些公差直接影响装配后连接的受力均匀性，如果端面和螺纹轴线不垂直，拧紧后螺栓会受到附加的弯曲应力，长期运行容易出现疲劳断裂。
