弹簧直动式压力释放安全阀结构

　　在液压、气动、小型压力容器及流体输送管路系统中，过压保护是保障系统运行安全的核心环节，这类弹簧直动式安全阀是小通径直连式泄压场景里应用最广泛的元件，常被布置在泵组出口、蓄能器接口、小型气罐顶部、润滑系统主油路旁通位置，当系统内部压力超过预设阈值时，阀门自动开启泄放多余介质，待压力回落至安全区间后自动复位闭合，避免管路、容器因超压出现破裂、密封失效甚至爆管风险。

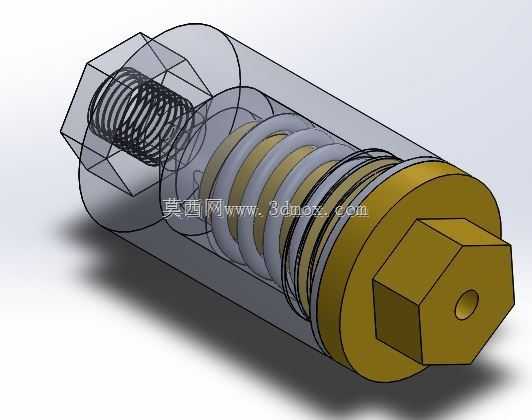

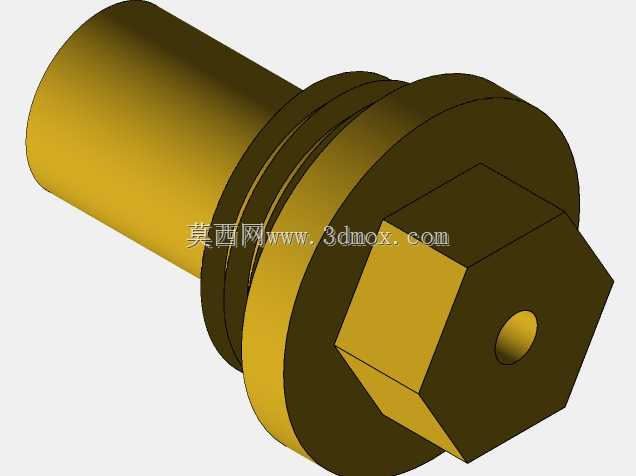

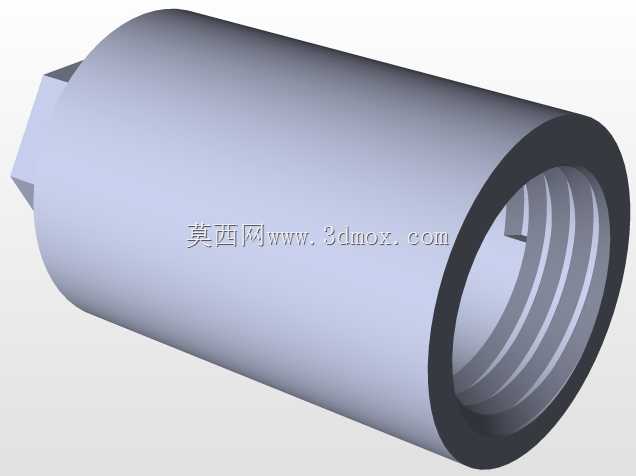

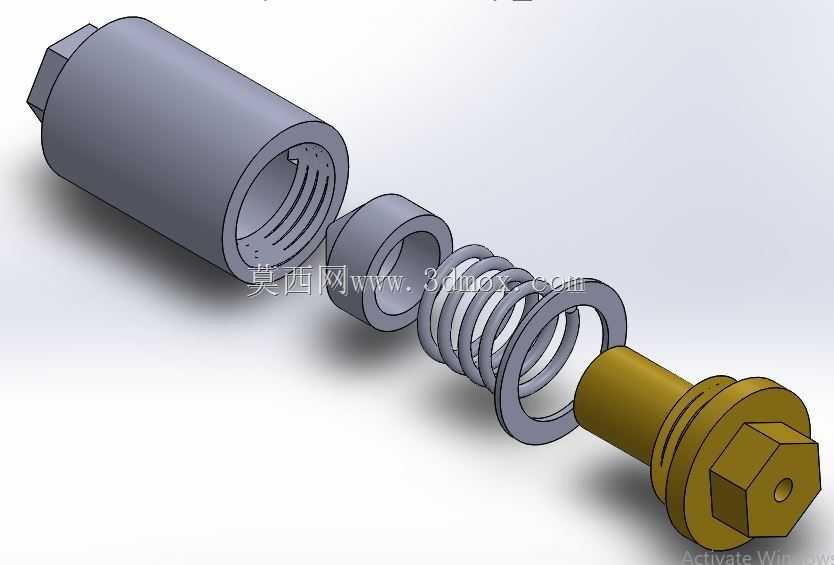

　　从结构设计逻辑来看，这款安全阀采用直动式弹簧加载结构，没有额外的先导控制回路，整体零件数量少，拆解后可分为阀体外壳、弹簧座、复位弹簧、密封阀芯、锁紧调节端几个核心部分。阀体采用一端外螺纹、一端内螺纹的筒式结构，外螺纹端用于接入待保护的压力腔侧，内螺纹端配合锁紧螺母结构，既可以对弹簧预紧力进行微调，也能对阀芯行程做限位，避免泄放时阀芯脱出。阀芯采用带六角端头的杆式结构，密封面为锥面配合，相比平面密封，锥面在闭合时的对中性能更好，低压工况下的密封泄漏量更低，六角端头既可以在装配时配合工具拧紧，也能在弹簧力作用下做轴向滑动导向，避免阀芯启闭过程中出现卡滞。

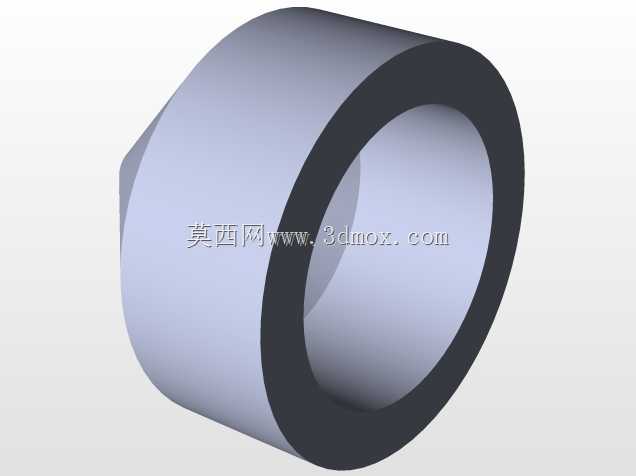

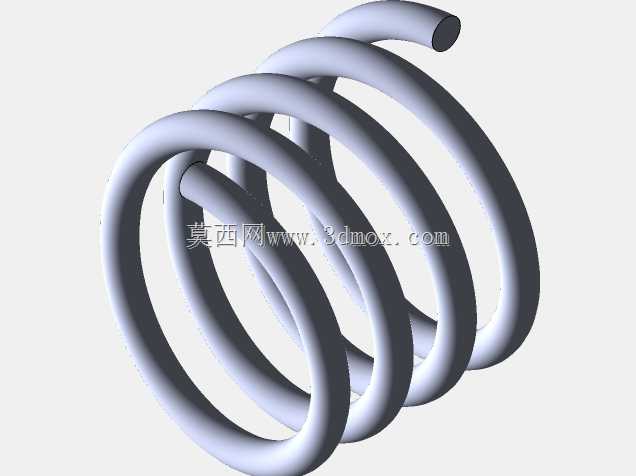

　　复位弹簧布置在阀体中腔位置，两端分别抵靠在弹簧座和阀芯台肩上，弹簧的刚度参数直接决定阀门的开启压力，设计时需要根据目标泄放压力匹配弹簧线径、有效圈数和预压缩量，弹簧座采用带内孔的环形结构，套在阀芯杆部外侧，既对弹簧端部做定位，避免弹簧压缩时出现偏斜，也能在阀芯开启到最大行程时起到机械限位作用，控制阀门的最大泄放量。阀体侧壁开有泄放孔，当阀芯抬升超过密封面位置后，高压介质会通过阀芯与阀体内壁的间隙，从侧壁泄放孔排出，不会在阀腔内形成憋压，影响泄压响应速度。

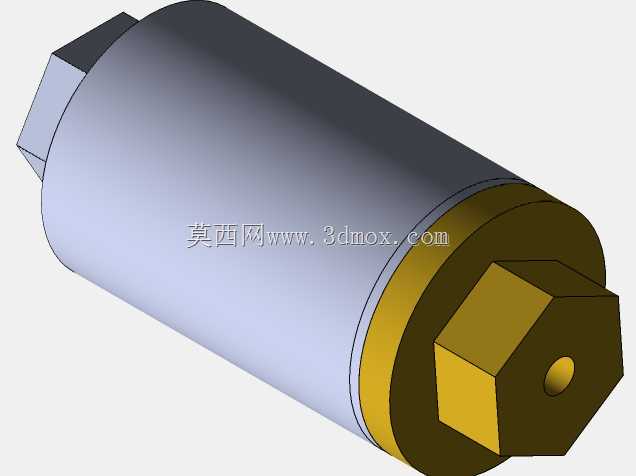

　　从安装边界来看，这款安全阀属于小通径紧凑型结构，整体轴向尺寸较短，径向最大尺寸为阀体的外六角对边尺寸，安装时不需要预留太大的操作空间，螺纹连接的形式可以直接拧入预设的管路接口，不需要额外的法兰连接配件，适合在空间紧凑的小型设备上布置。需要注意的是，安装时要保证阀芯轴线与接口端面垂直，避免螺纹偏斜导致阀芯卡涩，泄放方向要避开设备内部的精密元件和操作人员操作位，防止泄放的高压介质造成元件损坏或人员受伤。

　　在功能特性上，直动式结构的响应速度快，没有先导阀的动作延迟，对于压力波动较快、瞬时超压的场景适配性更好，结构简单的特性也让这类阀门的维护成本更低，日常检修只需要拆开调节端，检查弹簧是否出现疲劳变形、密封锥面是否有介质冲蚀磨损即可，不需要更换复杂的密封组件或控制元件。设计建模时，需要重点关注几个配合尺寸的公差：阀芯杆部与弹簧座内孔的配合间隙要控制在合理范围，间隙太小容易因介质中的微小杂质卡滞，间隙太大则会导致阀芯偏斜，密封面闭合不严；弹簧的预压缩量要和调节螺纹的行程匹配，保证调节端在有效螺纹行程范围内可以覆盖目标开启压力区间；阀体泄放孔的总通流面积要大于入口通径的面积，避免泄放时流量不足导致系统压力持续升高，无法起到有效保护作用。另外，阀芯密封锥面的角度要和阀座密封面角度完全匹配，建模时要保证两个锥面的同轴度，避免闭合时出现线接触不连续的问题，导致低压泄漏。这类安全阀的适用介质包括液压油、压缩空气、低压水等非强腐蚀性流体，在小型液压站、车间压缩空气支路、家用小型压力容器、自动化设备气路系统中都有大量应用，建模时还原的装配关系可以直接用于虚拟装配验证、管路系统干涉检查，也可以作为选型时的安装尺寸参考，提前预留安装和维护操作空间。
