离心式鼓风机cmv_2_160_60_0.37kw结构模型

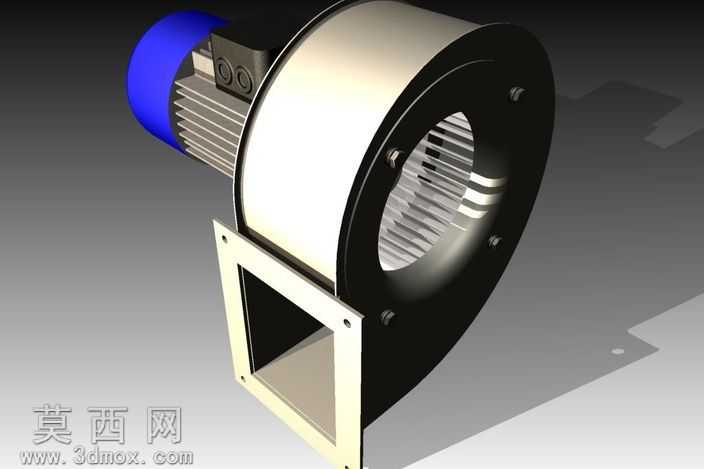

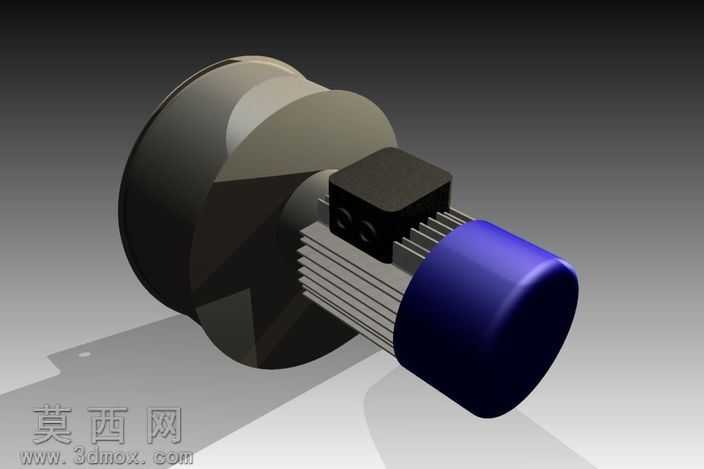

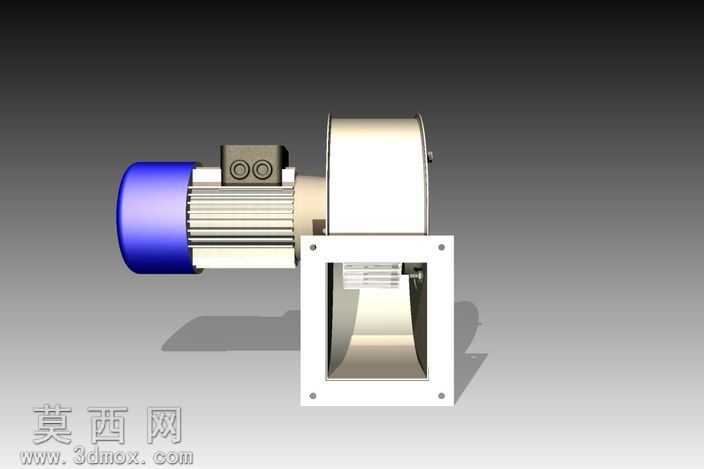

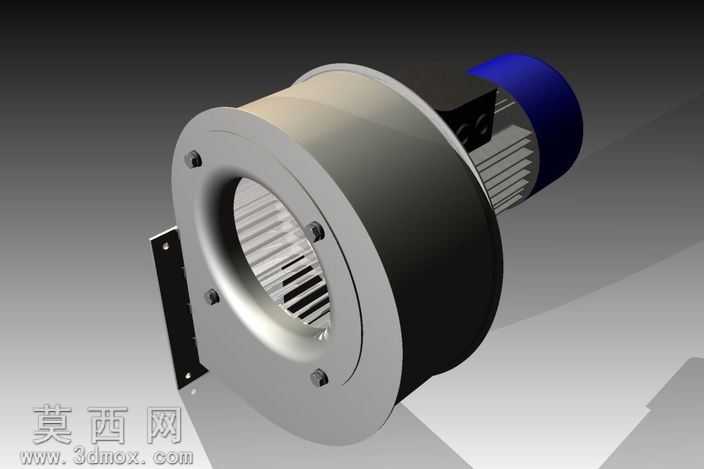

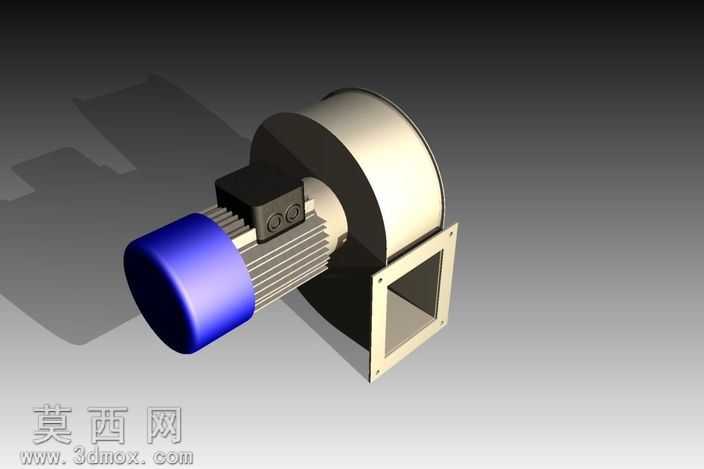

本模型为小功率离心式鼓风机的完整三维结构设计，建模过程严格遵循机械设计规范，完整还原了该型号0.37kw离心风机的全部核心结构与装配关系。建模阶段首先从核心功能部件叶轮入手，依据离心风机的气动设计逻辑，采用多叶片前倾式结构设计，每一片叶片的曲面弧度、安装倾角都经过参数化校准，保证叶片与前后轮盘的装配间隙完全符合实际生产公差，叶轮整体做了动平衡结构优化，避免高速运转时出现偏心振动问题。蜗壳部分采用螺旋渐扩式流道结构，建模时通过放样曲面命令精准构建流道的渐变截面，从叶轮出口处的窄截面逐步过渡到出风口的方形接口，曲面过渡顺滑无突兀折角，能够有效降低气流在壳体内的沿程阻力，减少气动噪音与能量损耗。驱动端集成了标准0.37kw异步电机结构，完整还原了电机的散热鳍片、端盖、接线盒等细节结构，电机输出轴与叶轮轮毂的配合采用同轴心约束，添加了键连接的限位结构，保证动力传递的稳定性。安装支架采用L型折弯钣金结构，支架上预留了与蜗壳连接的螺栓安装孔、以及底部设备固定的长圆孔，建模时还原了钣金的折弯圆角与壁厚，符合钣金加工的工艺要求。材质渲染阶段，蜗壳主体采用磨砂金属材质模拟冷轧钢板喷塑的质感，电机部分的散热鳍片做了铸铝哑光金属效果，端盖与接线盒采用深灰工程塑料质感，叶轮叶片做了镀锌亮面金属材质区分，安装支架采用米白色烤漆金属材质，不同部件的材质区分清晰，能够直观展现产品的实际外观效果。整体装配采用自下而上的设计思路，所有部件的配合关系完全符合实际装配逻辑，没有出现干涉错位问题，既可以用于风机产品的结构展示、教学演示，也可以作为通风系统集成设计的配套部件模型使用，能够直观展现离心鼓风机的工作原理与结构组成。
