小型卧式蒸汽锅炉内部结构三维设计

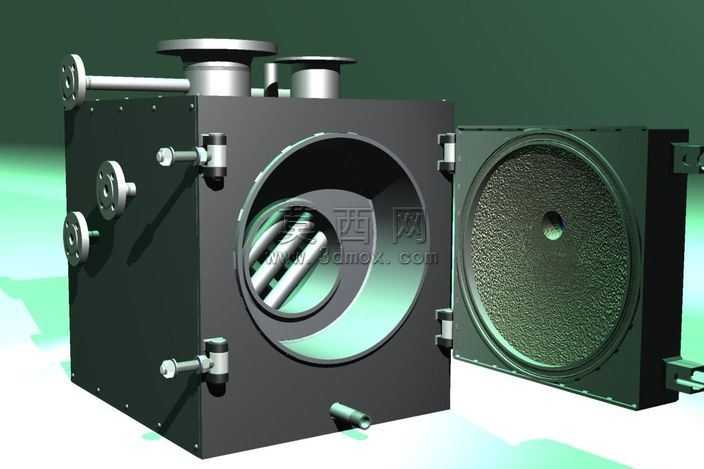

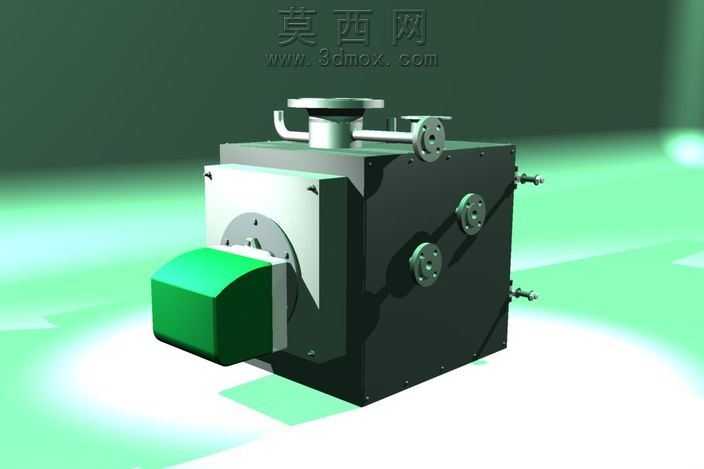

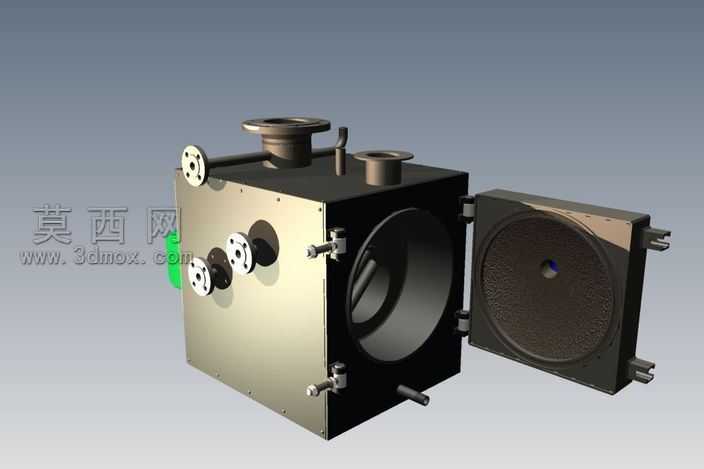

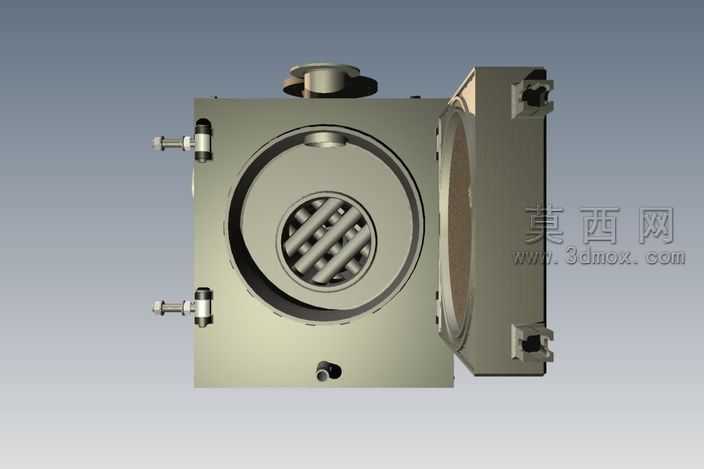

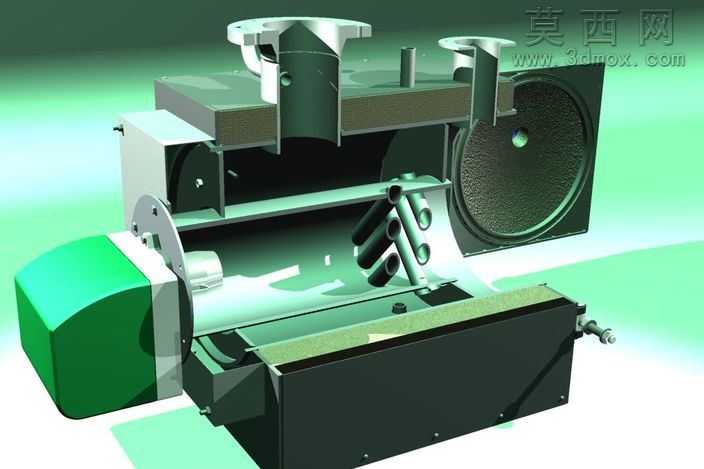

本作品为小型卧式蒸汽锅炉的三维结构设计模型，采用剖切展示的形式完整呈现设备内部的构造逻辑与部件排布，建模过程严格遵循小型燃油燃气蒸汽锅炉的常规设计规范，对各功能模块的尺寸比例、装配关系做了精准还原。建模阶段首先搭建锅炉整体的卧式筒体框架，区分下部的炉水储水腔、中部的燃烧换热腔与上部的蒸汽汇集腔三大核心腔体，对前端的燃烧机安装位做了适配性结构设计，预留了燃烧器的装配接口与固定孔位，同时还原了燃烧机外侧的防护壳体结构，壳体做了圆角过渡处理，兼顾安装便利性与外观规整性。内部换热区域完整还原了多回程烟管的排布结构，烟管采用倾斜错位排列方式，最大化提升高温烟气与炉水的热交换接触面积，烟管两端与管板的连接结构做了细节刻画，还原了实际焊接装配的结构特征。锅炉上部还原了蒸汽出口、安全阀接口、压力表接口等多个外接管路的法兰接口结构，法兰的螺栓孔位、密封面结构都按照通用管件标准做了参数化建模，保证接口尺寸的通用性。侧部的观火孔、检修门结构也做了完整还原，检修门的铰接结构、密封压边细节都有体现，下部的排污阀接口、水位计连接位也按照实际使用需求做了结构预留。渲染阶段采用半透明剖切材质区分不同功能区域，炉体外部壳体采用深灰色金属哑光材质，燃烧机外壳采用亮绿色工程塑料质感材质，内部烟管采用深色耐高温金属材质，腔体内部的水空间与蒸汽空间通过不同透明度的材质做区分，让内部结构的层级关系一目了然。整体设计围绕小型蒸汽锅炉的紧凑化布局思路，在有限的筒体空间内整合燃烧、换热、蒸汽输出、安全附件安装等全部功能模块，结构排布合理，各部件之间不存在干涉问题，既可以作为小型锅炉设计的结构参考，也可用于锅炉原理的教学演示使用，清晰展现了卧式火管锅炉的工作流程与结构逻辑。
