1500kg/h生物质三回程蒸汽锅炉三维设计

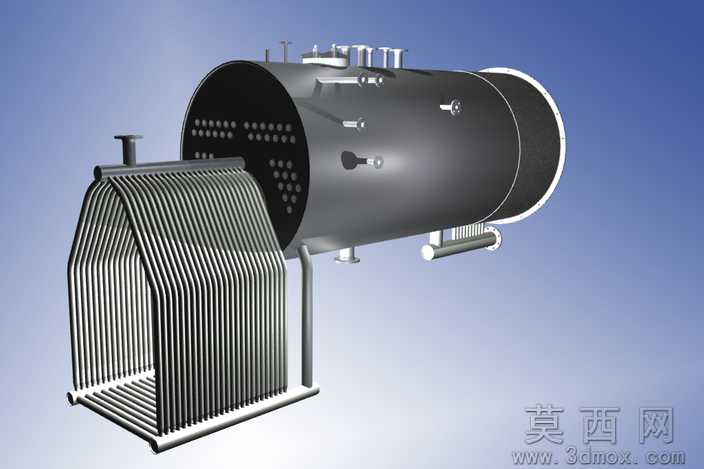

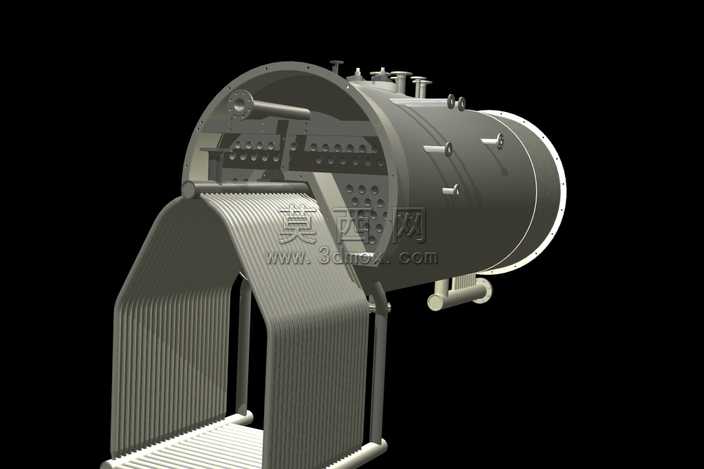

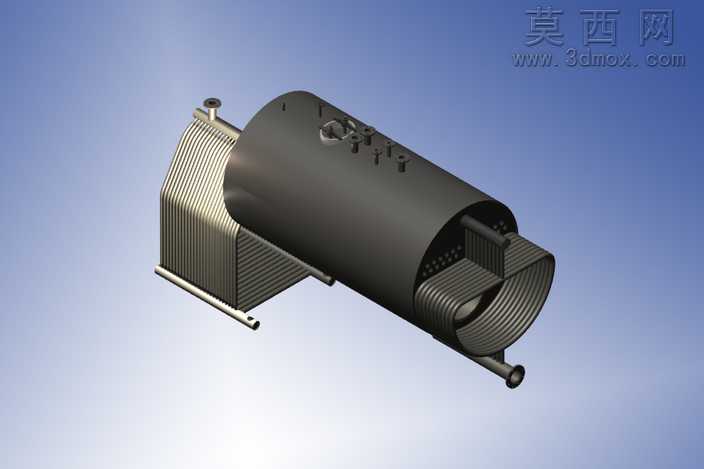

本作品为1500千克每小时蒸发量的生物质三回程蒸汽锅炉三维建模作品，建模过程严格遵循卧式火管锅炉的结构设计逻辑，先以基准轴定位卧式锅筒的核心位置，再依次搭建内部烟管、前后管板、燃烧室的基础框架，确保三回程烟气流程的结构合理性。建模阶段对锅筒外侧的管接头、仪表接口、排污接口、蒸汽出口等附属结构逐一进行特征建模，还原工业锅炉的实际接口布局，同时对锅筒侧部的翅片式换热结构做了精细化的阵列特征处理，每一片换热翅片的间距、厚度都参照生物质锅炉的换热参数设定，保证结构还原度。材质渲染阶段，锅筒主体采用哑光深灰金属材质模拟锅炉钢的实际质感，表面添加轻微的使用痕迹纹理提升真实感，翅片换热部分采用带金属拉丝质感的银灰色材质，区分不同部件的材质属性，底部支撑结构采用深色金属材质还原钢架支撑的厚重感，整体渲染采用渐变蓝背景突出设备主体，光影设置采用侧上方主光源搭配辅助补光，清晰展现设备的结构层次与部件衔接关系。结构设计上严格遵循三回程锅炉的烟气走向逻辑，第一回程为炉胆内部的燃烧换热区，第二回程为锅筒下部的烟管换热区，第三回程为锅筒上部的烟管换热区，最后烟气经后部烟箱排出，建模过程中对每一段烟管的排布、管板的开孔位置都做了对应处理，避免出现结构干涉问题，同时还原了炉胆内部的导流结构、烟箱的密封结构细节，让模型既具备外观展示效果，也能清晰呈现内部的工作流程结构。设计思路围绕生物质燃料的燃烧特性展开，在锅筒外侧增设扩展换热面提升热效率，整体结构紧凑，适配中小型生物质蒸汽供应场景的设备需求，建模过程中对所有部件的装配关系做了约束处理，确保各部件的位置精度符合工业锅炉的装配逻辑。
