符合EN12953-3标准的卧式蒸汽锅炉三维设计

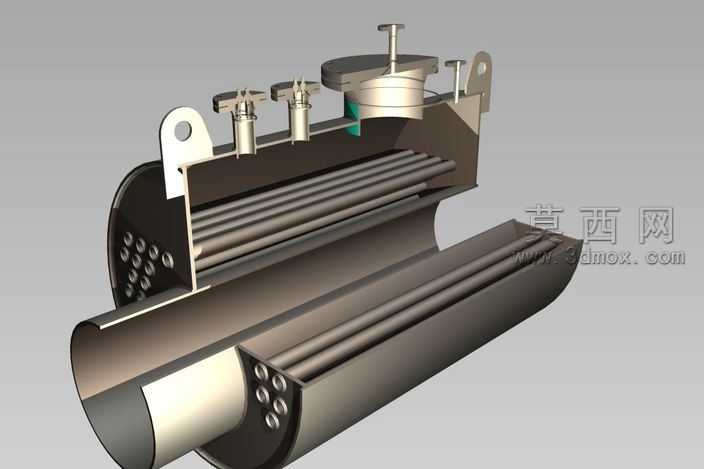

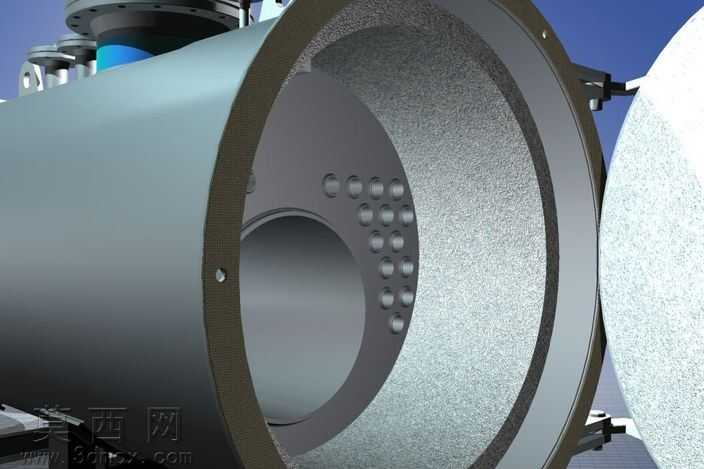

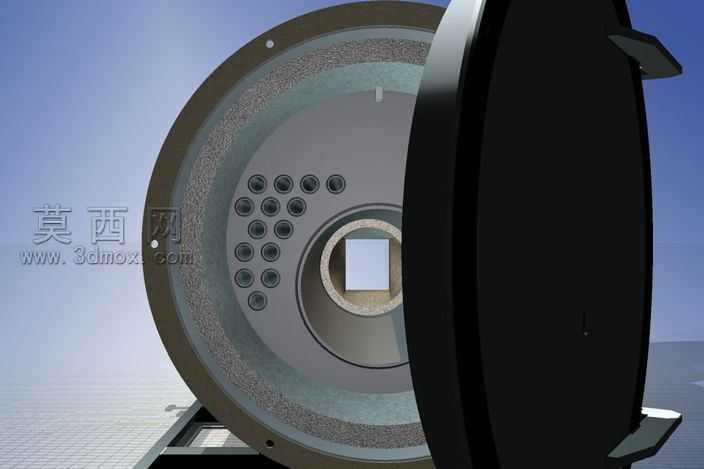

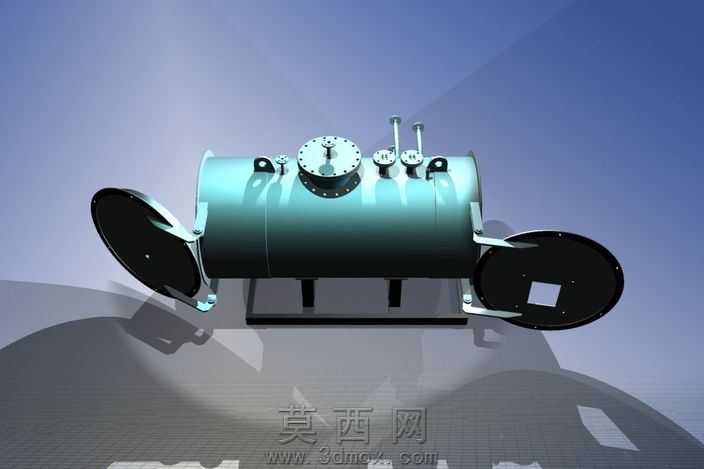

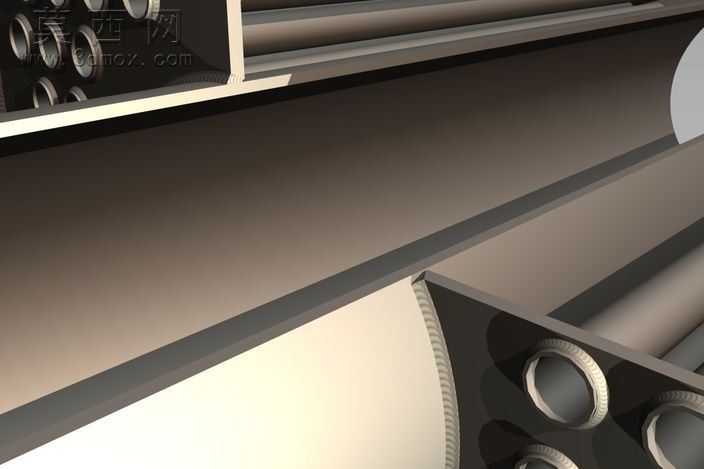

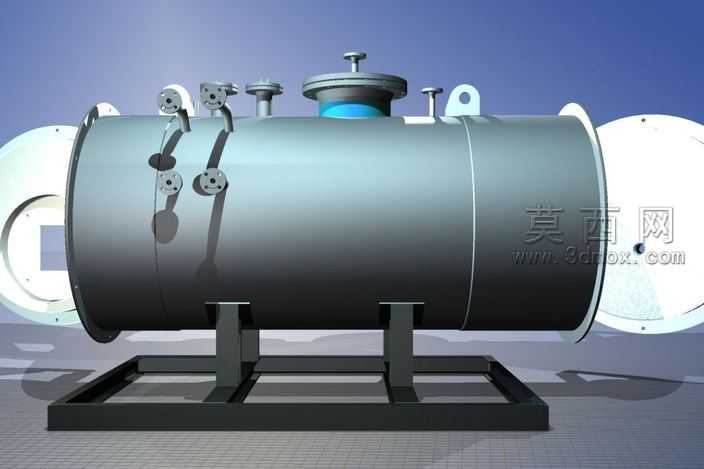

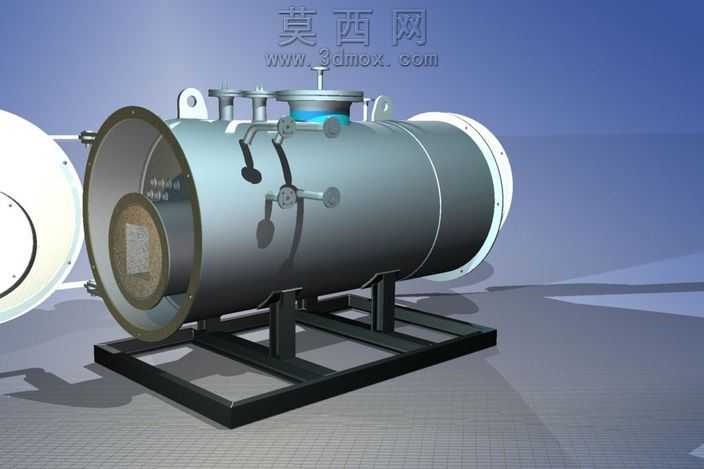

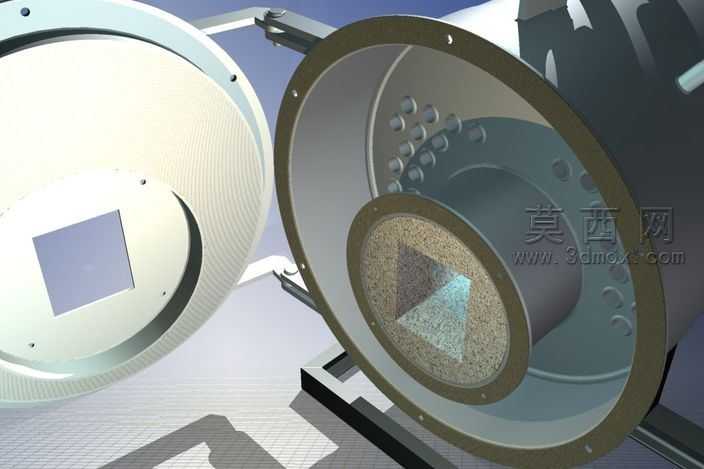

本作品为卧式燃油燃气蒸汽锅炉的三维参数化建模成果，严格遵循2002版EN12953-3标准完成结构设计与细节还原。建模过程中首先依据标准规定的承压壳体强度要求，完成圆柱形锅筒主体的曲面建模，精准控制锅筒壁厚、前后封头的曲率参数，保证承压腔体的结构合理性；随后依次完成锅筒顶部的人孔组件、蒸汽引出管、安全阀接口、压力表接口等附属接管的建模，每个接口的法兰尺寸、密封面形式均匹配标准要求，还原了接管与锅筒连接处的补强结构，避免应力集中问题。燃烧器端采用全开式炉门结构设计，建模时还原了炉门的铰接结构、锁紧装置以及内部的耐火隔热层分层结构，清晰展示了炉胆内部的燃烧腔、烟管管束的排布逻辑，烟管与前后管板的连接采用胀接加焊接的结构细节，在模型中通过不同材质区分了管板、烟管、焊接层的结构边界。锅筒底部的鞍式支座采用型钢焊接结构建模，还原了支座的横向支撑、纵向垫梁以及地脚螺栓安装板的细节，支座与锅筒接触位置设置了弧形垫板，匹配锅筒外壁曲率，保证支撑受力均匀。材质渲染阶段，锅筒外表面采用哑光深灰色工业锅炉漆材质，金属接管、法兰采用银灰色热轧钢材质并做轻微氧化质感处理，支座结构采用黑色防锈漆材质，炉门内部耐火层采用浅棕色耐高温隔热材料质感，通过光影渲染突出设备的厚重感与工业质感，清晰区分不同功能部件的材质差异。整体建模采用自顶向下的设计思路，先搭建整体装配骨架确定各部件的位置关系，再逐个完成零件建模与装配约束，保证所有部件的装配干涉为零，完整还原了额定蒸发量350Kg/h蒸汽锅炉的全部结构细节，可用于锅炉结构教学、产品展示、安装模拟等场景，所有结构尺寸均符合对应标准的设计要求，能够直观展现该类型卧式快装锅炉的内部构造与外部接口布局。
