工业烟囱式旋风气固分离装置

　　该装置面向燃煤锅炉、生物质燃烧系统、小型工业炉窑及局部工艺尾气处理场景，主要承担含尘气流进入烟囱排放前的预除尘与颗粒捕集任务。现场布置时，它通常串联在炉体出口与竖向排烟通道之间，含尘烟气从侧向矩形接口进入，在筒体内形成稳定旋转流场；粉尘在离心作用下被甩向筒壁，沿壁面滑落至下部收集段，净化后的气流则经中心区域向上转入烟囱排出。与单纯依靠烟囱自然排放相比，这种结构能够在不额外配置复杂滤材的情况下完成大颗粒粉尘分离，适合高温、粗颗粒、磨损性较强的烟气条件。

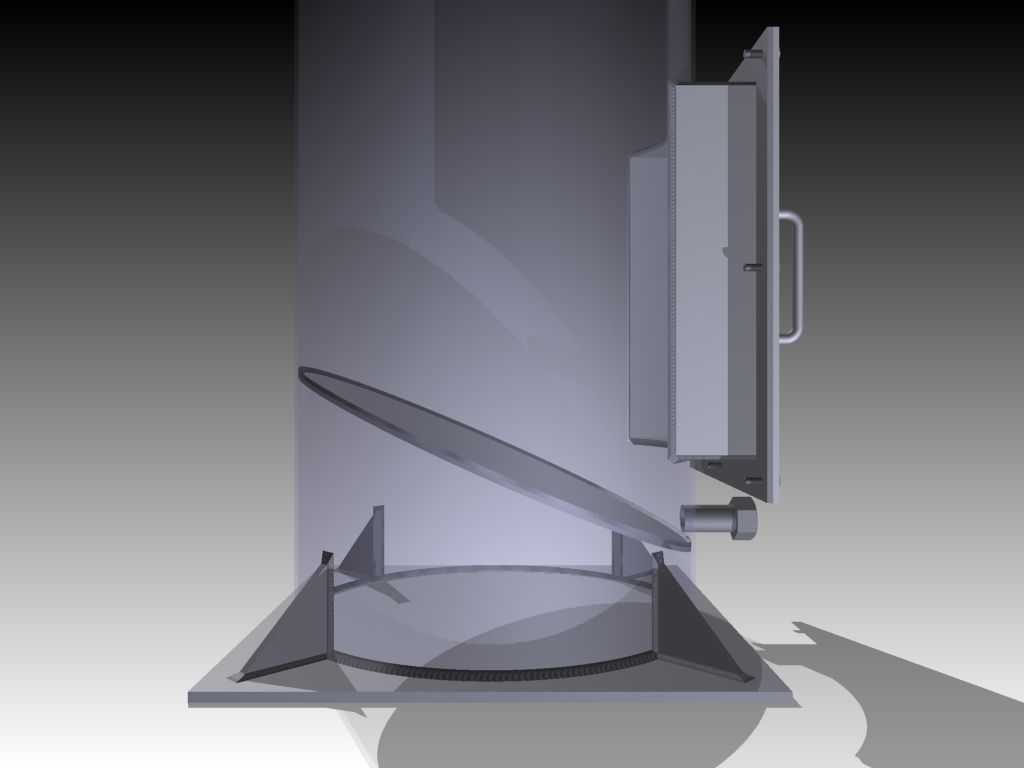

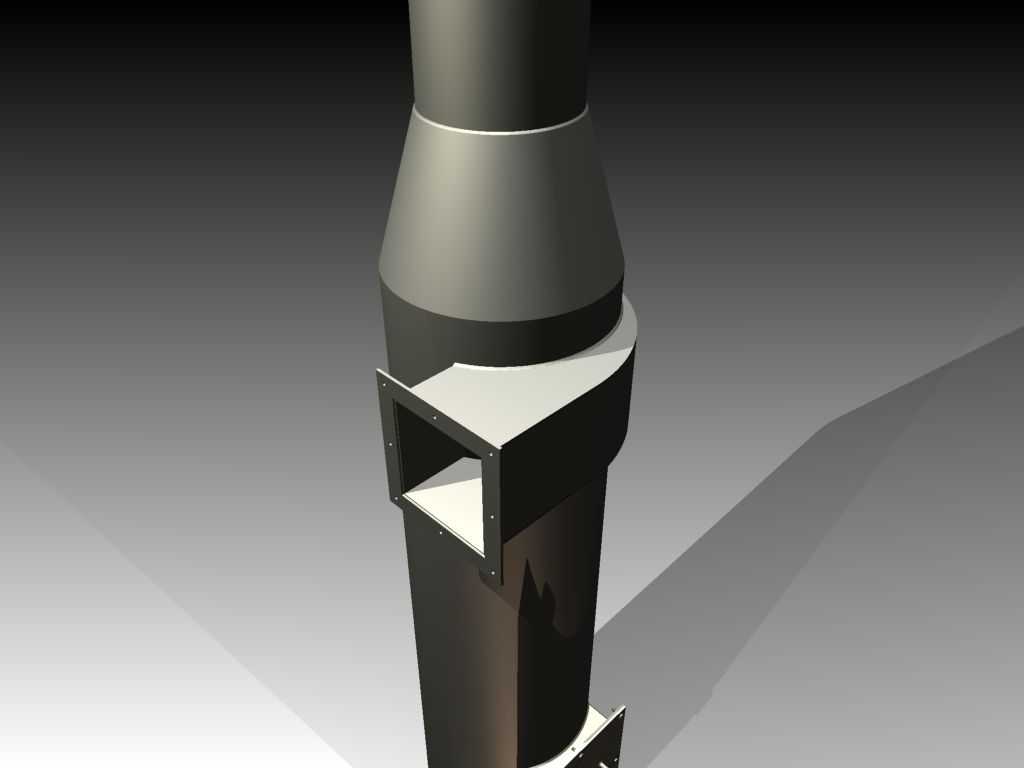

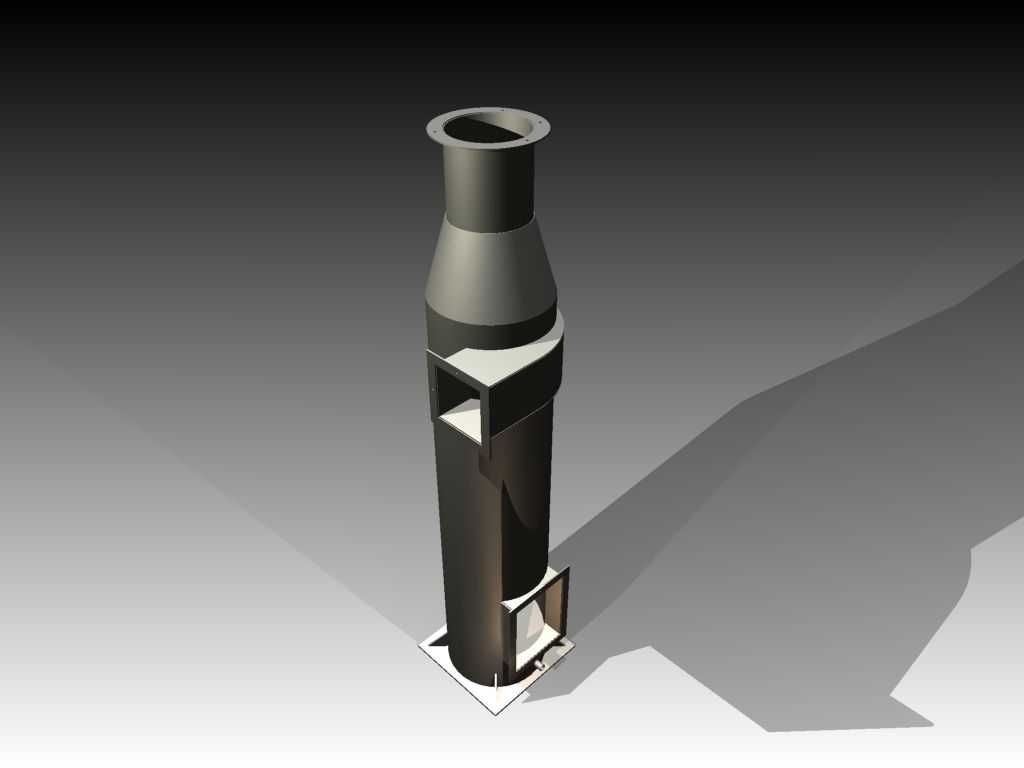

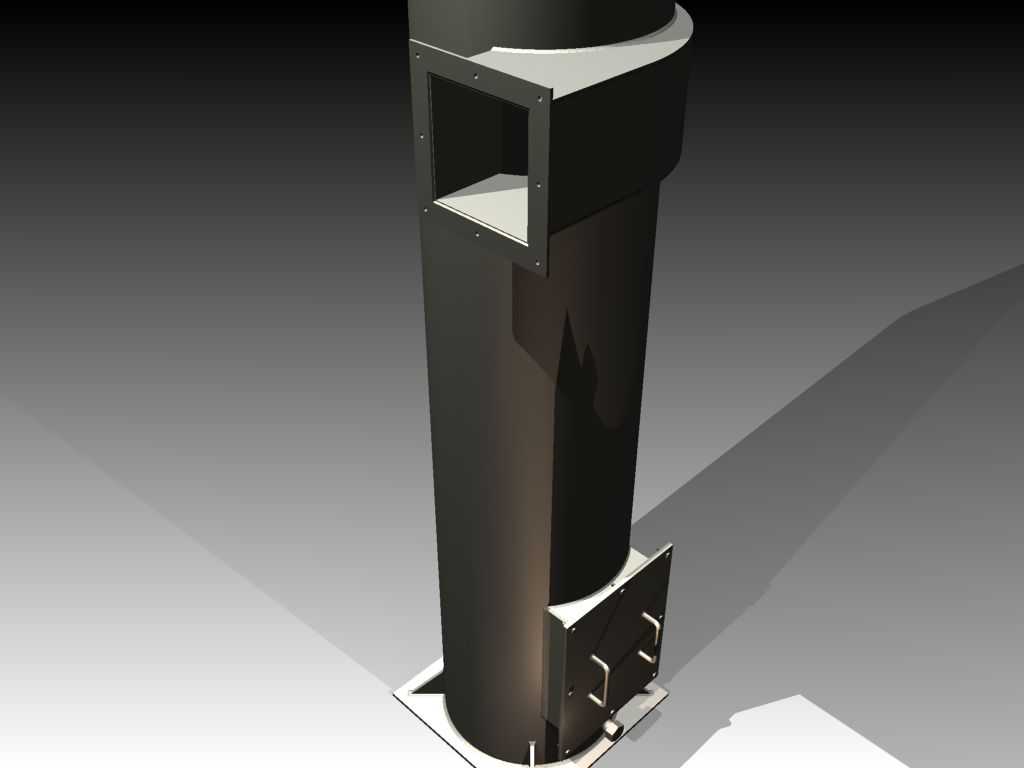

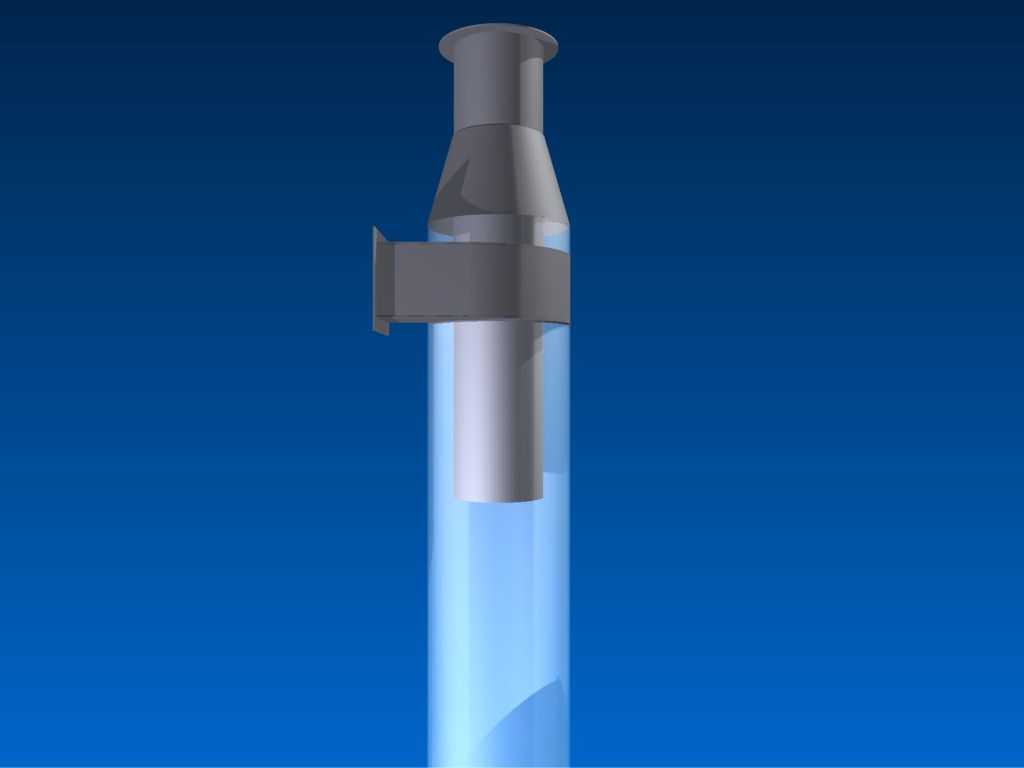

　　从结构组成看，模型重点表达了上部烟囱连接段、锥形过渡段、圆柱分离腔、侧向进风箱以及下部柱体几个关键部分。顶部竖向圆管用于对接后续烟囱或排气管道，锥段通过直径变化约束上行气流，并与分离腔形成连续流道；中部筒体是旋流形成和颗粒迁移的主要空间，侧向进风口采用矩形法兰接口，便于与方形烟道或风机出口对接。进风箱外侧保留法兰孔位和连接边，建模时可据此校核螺栓分布、密封面宽度以及现场焊接或螺栓装配空间。下部筒体延伸段用于引导分离后的粉尘向下运动，实际工程中可继续连接灰斗、卸灰阀或集灰桶。

　　设计思路上，旋风分离的核心不在复杂运动机构，而在流道几何与安装边界的协调。进风口位置、切入方向、筒径与锥段比例共同决定气流旋转强度：入口过高会削弱有效分离长度，入口过宽则可能降低切向速度；锥段收缩过快容易造成下部返混，过缓又会增加设备整体高度。该三维模型将侧向入口与竖向烟囱整合为一体，适合在布置空间紧张、希望减少弯头和独立支架数量的场合使用。结构工程师在深化时，可围绕筒体壁厚、内衬耐磨层、法兰厚度、加强筋位置以及支腿支承点继续展开；对于高温烟气，还需在锥段和筒体连接处考虑热膨胀差，避免刚性约束导致焊缝开裂。

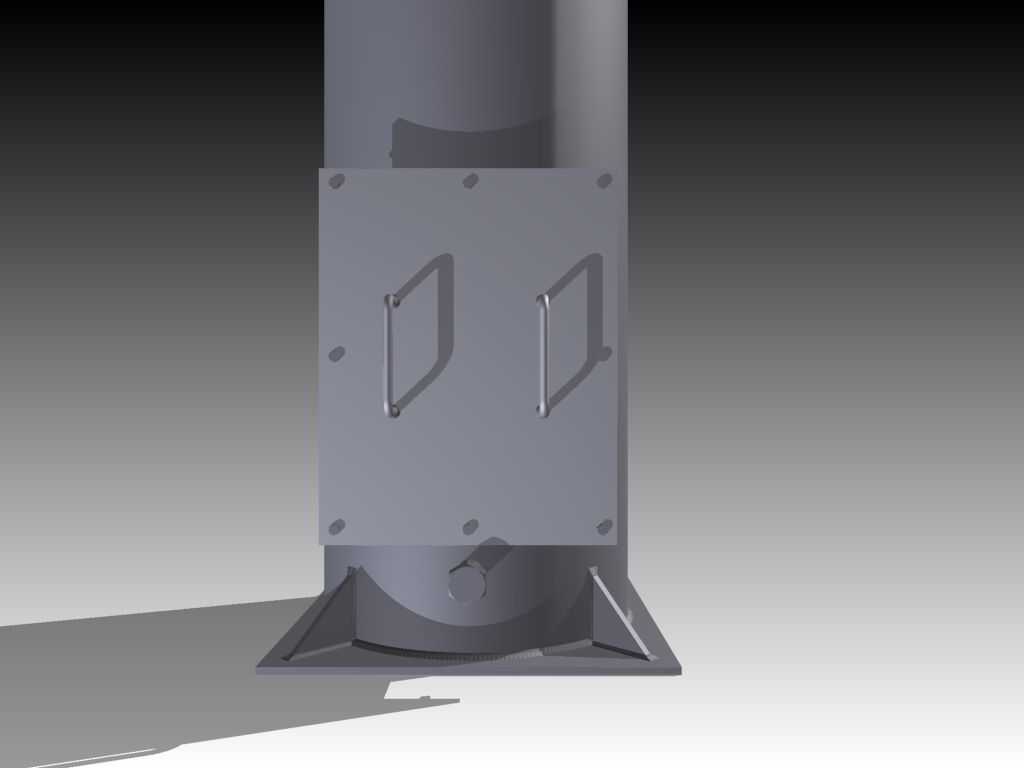

　　外形尺寸校核应优先关注三条边界：一是设备总高度与厂房层高、烟囱穿出位置的关系，顶部圆管需要预留法兰拆装和保温层厚度；二是侧向进风箱的外轮廓，矩形接口周边要留出螺栓操作空间以及烟道补偿器安装长度；三是下部排灰区域，不能仅把柱体作为封闭造型处理，而应在现场布置中为灰斗、检修门或卸灰机构保留垂直距离。若设备安装在室外平台，还需结合风载和设备自重复核支承框架，筒体与平台之间的抱箍或支座不应压在锥段薄壁位置。

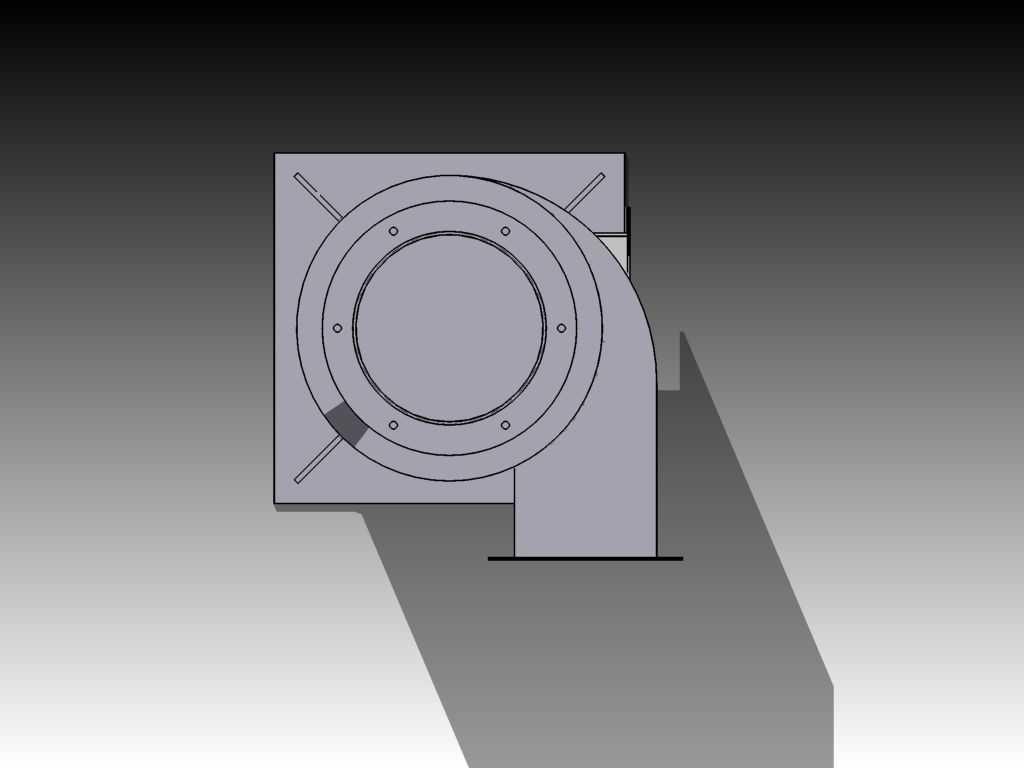

　　在三维建模过程中，该类零件适合采用旋转体与入口箱体组合的方式建立：主体圆筒和锥段保持同轴关系，进风箱则以切向或近切向方式与圆柱面相交，相交区域需要重点检查内壁是否平顺。突兀的台阶或错误的布尔交线会在后续工程图、重量估算和流场分析中产生偏差。法兰面、螺栓孔、筒壁厚度和入口导流边应单独建立可编辑特征，方便后续根据风量、粉尘浓度和接口尺寸调整。对于选型人员而言，该模型可作为旋风除尘器与烟囱一体化布置的结构参考，用于评估设备占位、烟道走向、维护空间以及灰斗衔接方式；对于结构设计人员，则可在此基础上继续补充壁厚、内衬、支座、检修口和排灰部件，使概念模型转化为可制造、可安装的工程设备。
