6306E型深沟球轴承三维结构设计

　　在常规旋转类机械的结构设计环节，支撑旋转轴系的零部件选型与结构匹配，直接决定整套设备的运行稳定性与维护周期，深沟球轴承作为应用覆盖范围极广的滚动支撑元件，在中小载荷、中高转速的轴系场景中承担着不可替代的作用。这款6306E规格的深沟球轴承，在结构设计上完全匹配通用安装边界要求，内径设定为30毫米，可直接适配直径30毫米的标准轴伸端，无需额外加工轴套类转接零件；外径为72毫米，对应轴承座的安装孔可直接按照该尺寸设计镗孔公差，宽度方向的尺寸也符合63系列轴承的通用规范，能直接替换同规格的老旧失效轴承，不需要对原有安装位做二次改造，大幅降低设备维护的改造成本与停机时长。

　　从实际功能特性来看，这类深沟球轴承主要依靠内圈、外圈之间排布的钢球作为滚动元件，将轴系运转过程中的滑动摩擦转化为滚动摩擦，相比传统滑动轴套结构，摩擦阻力可降低70%以上，能有效减少轴系运转的动力损耗，同时降低摩擦生热带来的润滑失效风险。轴承的内外圈滚道采用圆弧型深沟结构设计，除了能够承受径向方向的载荷之外，还可以承受一定数值的双向轴向载荷，在轴系存在少量热伸长或者安装对中偏差时，也能保持稳定的支撑性能，不会出现卡滞、异常磨损的问题。钢球的排布通过保持架实现均匀分隔，避免钢球在运转过程中相互碰撞、摩擦，保证每个钢球都能均匀承受载荷，延长轴承整体的使用寿命。

　　从行业应用场景来看，这款规格的轴承覆盖了极多的工业领域：在中小型电机的输出端、非负载端支撑中，6306E是非常常用的选型，适配功率在1.5kW到3kW区间的普通三相异步电机，能够承受电机转子自重以及皮带传动带来的径向载荷，同时承受电机启停过程中产生的少量轴向窜动力；在普通卧式车床的进给箱、溜板箱的传动轴支撑中，该轴承也能满足进给系统中低载荷、连续运转的需求，保证进给运动的平稳性，避免走刀过程中出现爬行、抖动的问题，影响工件加工表面质量；在农用小型拖拉机的传动箱、输送机的托辊支撑、小型水泵的转子支撑等场景中，这款轴承也凭借成熟的结构、稳定的性能、低廉的更换成本被大量使用。

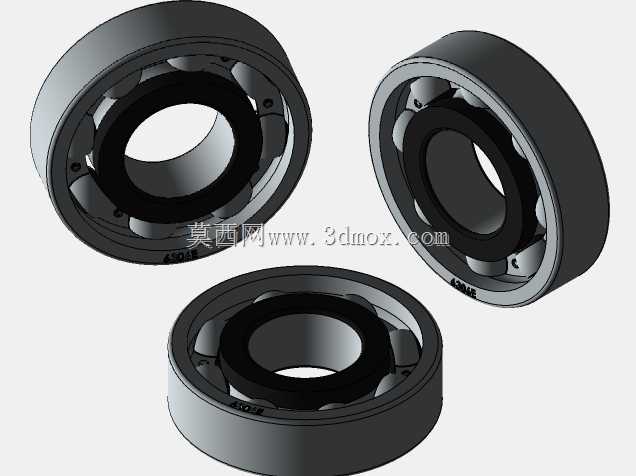

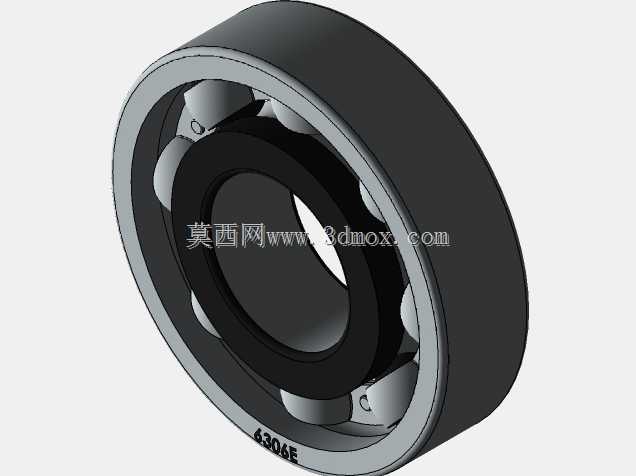

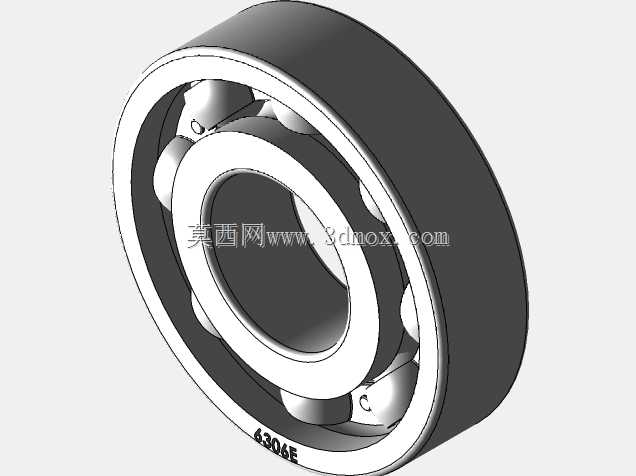

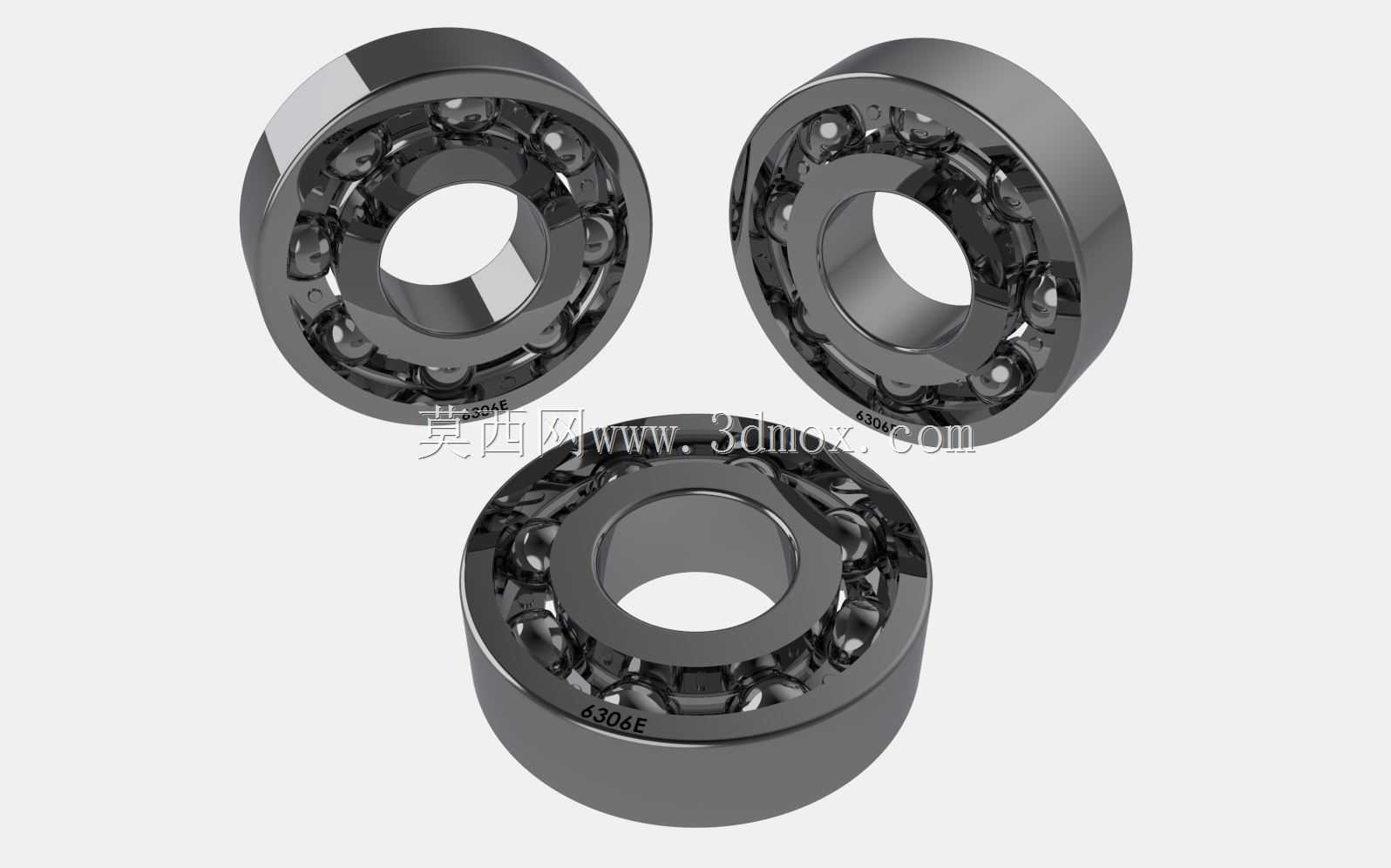

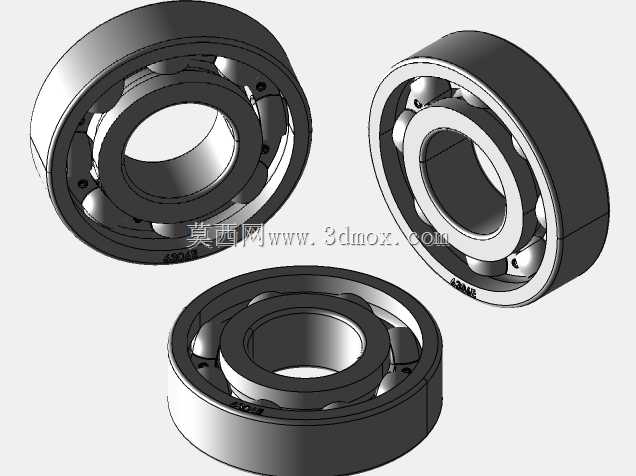

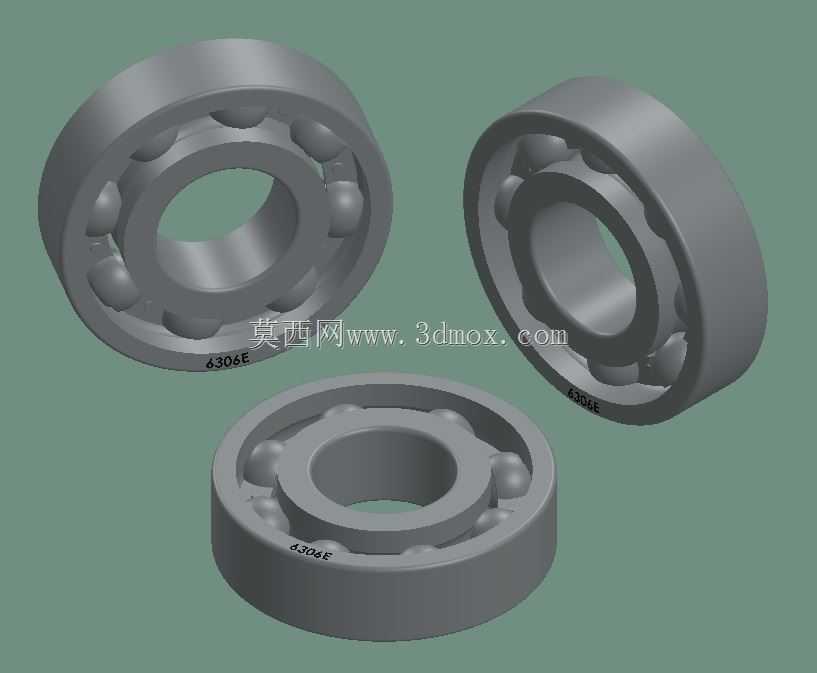

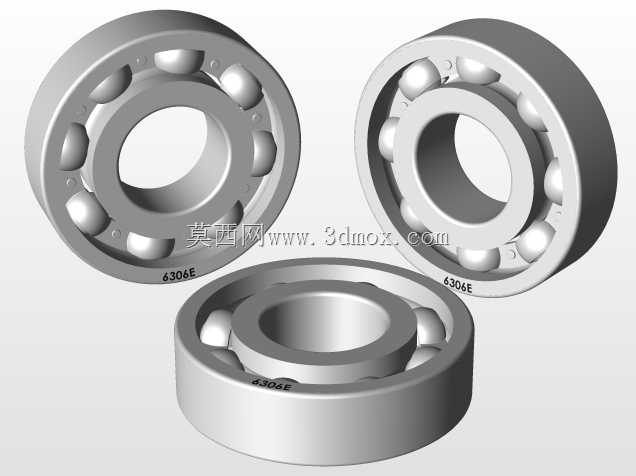

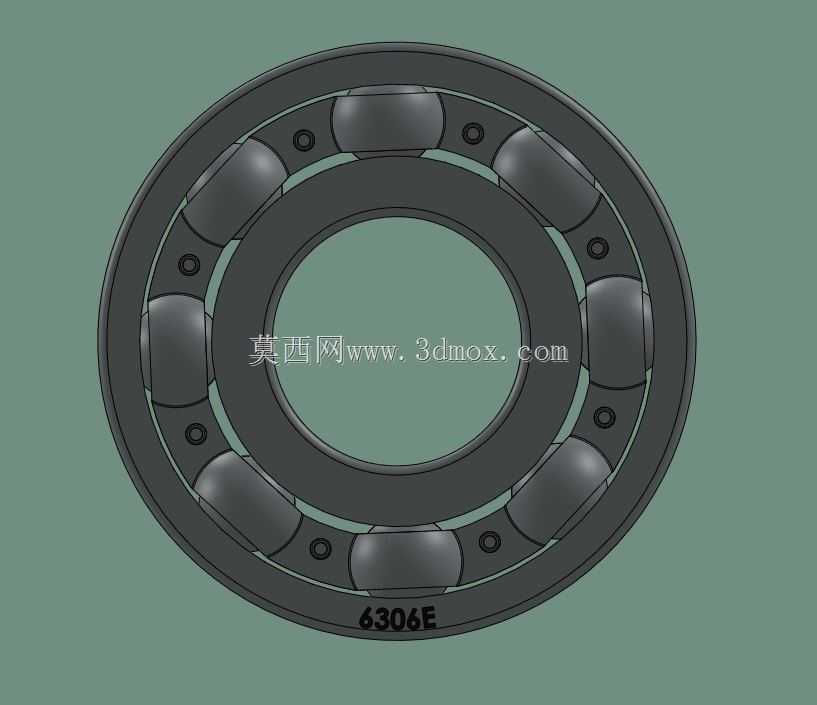

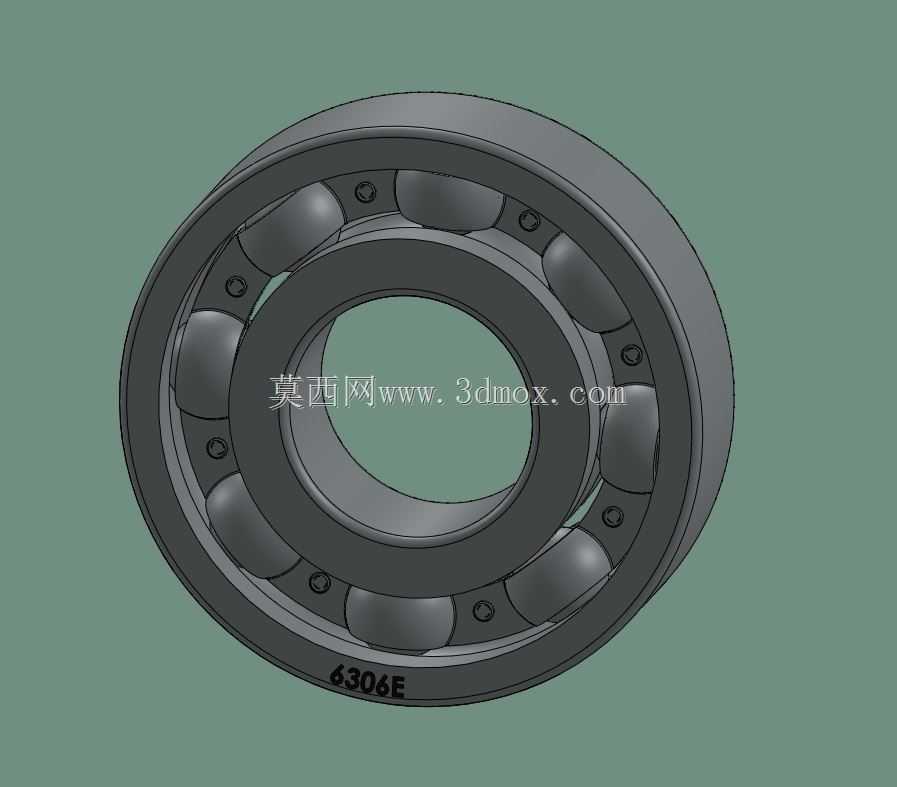

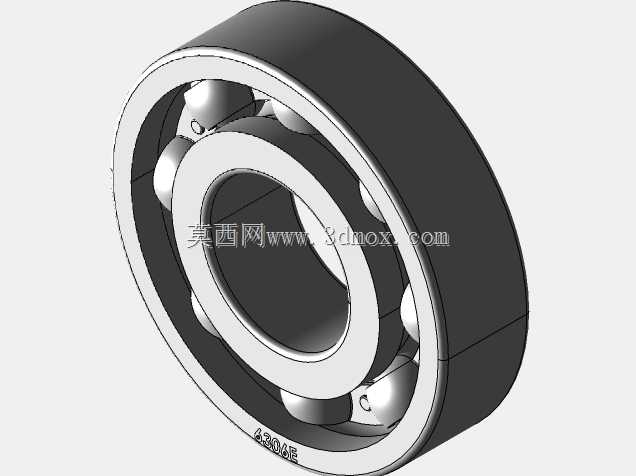

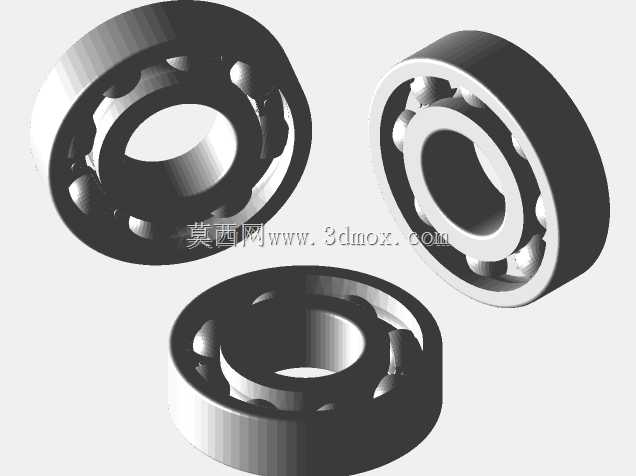

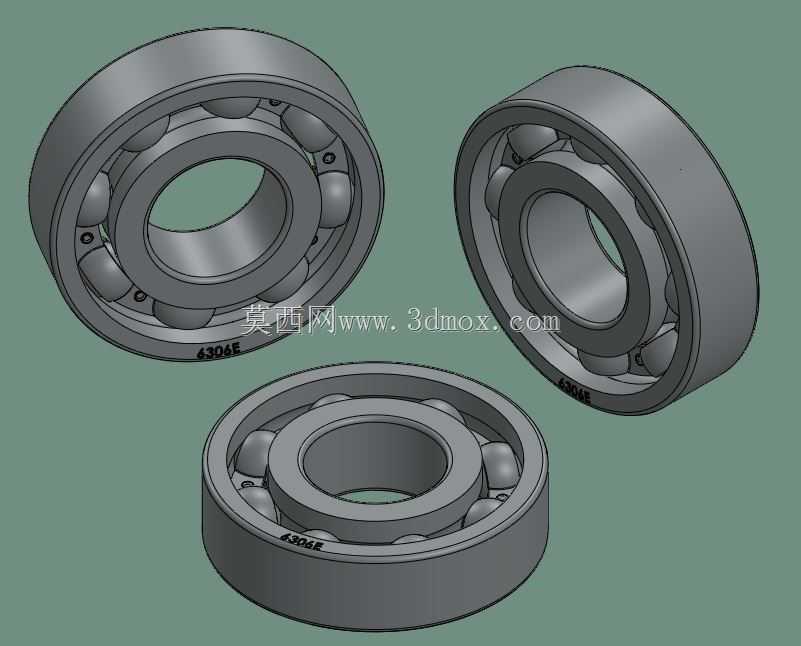

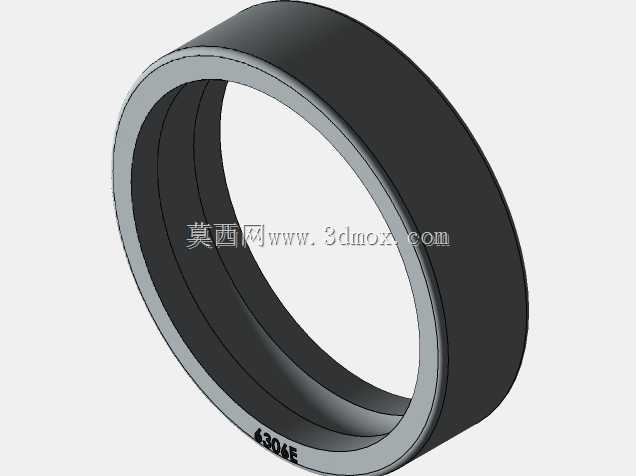

　　在三维建模的设计思路上，该模型完全按照实际加工尺寸进行1:1还原，首先通过旋转特征生成轴承的内圈与外圈基体，在内外圈对应位置切削出匹配钢球直径的圆弧滚道，滚道的曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，既降低运转摩擦阻力，又能保证足够的接触强度；之后按照钢球的分布圆直径，生成单个钢球特征后通过圆周阵列完成所有滚动体的排布，再设计冲压式保持架的兜孔结构，将每个钢球约束在对应的兜孔间隙内，保证钢球不会在运转过程中出现移位、脱落的问题。建模过程中严格控制各零件的配合间隙：内圈与轴的配合采用基孔制过渡配合，保证内圈能随轴同步旋转，不会出现跑内圈的磨损问题；外圈与轴承座孔的配合采用基轴制间隙配合，方便安装拆卸，同时允许外圈在热胀冷缩时存在微小的轴向位移；钢球与滚道之间保留微米级的运转间隙，满足润滑脂的存储需求，避免干摩擦出现。

　　在安装边界的设计考量上，选用该轴承时需要注意轴肩与轴承座孔挡肩的高度不能超过轴承内外圈的倒角高度，否则会导致轴承无法安装到位，也会影响后续拆卸时的拉马操作空间；轴承安装时的轴向预紧力需要控制在合理区间，预紧力过大会导致钢球与滚道的接触应力过大，提前出现疲劳点蚀，预紧力过小则会导致轴系运转时存在窜动间隙，影响旋转精度。同时该轴承的密封结构可根据使用场景选择开式、双面铁封或者双面胶封版本，开式版本适用于有独立润滑系统的封闭齿轮箱内，铁封版本适用于干燥、多粉尘的常规工业环境，胶封版本则适用于存在少量水汽、油污飞溅的场景，三维模型中可根据实际选型需求快速替换对应的密封件结构，不需要重新构建整体轴承模型，能大幅提升结构设计阶段的选型效率。
