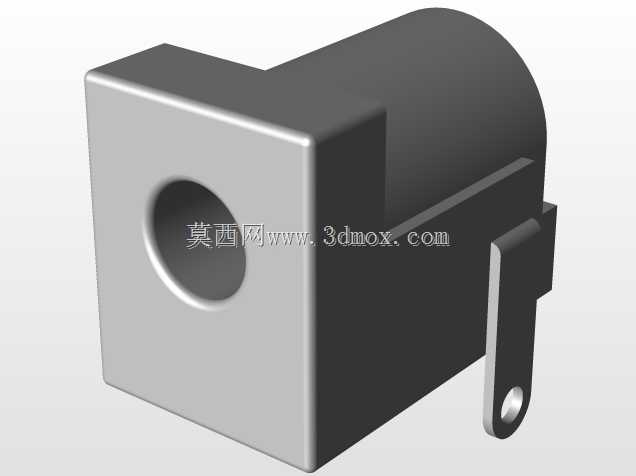

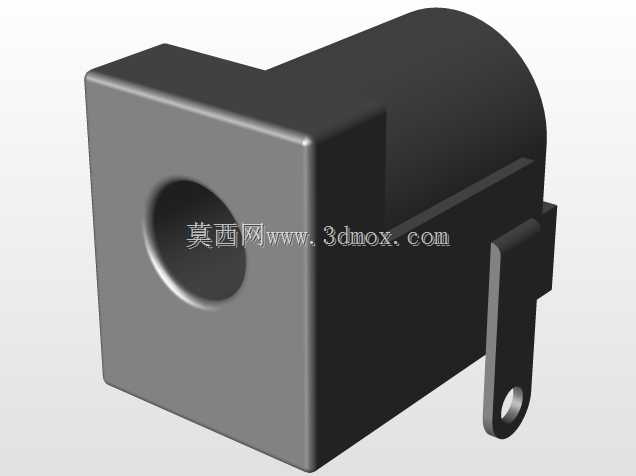

  在消费类电子、小型工控板卡、便携检测仪器的板级供电设计中,板载直流电源输入接口的选型与结构适配,往往是容易被初级工程师忽略的细节——很多样机调试阶段出现的供电接触不良、插拔松脱、焊盘撕裂问题,追根溯源都是接口选型时没有核对安装边界、引脚受力方向导致的。这款卧式DC电源插座的三维结构,完整还原了量产接插件的所有装配细节,能直接导入PCB布局软件做干涉检查,也能用于整机结构的装配仿真。

  从实际应用场景来看,这类插座主要适配外径5.5mm、内径2.1mm的标准DC公头,广泛用在桌面式传感器采集模块、小型工业通讯网关、手持检测仪表、外置供电的嵌入式开发板上,承担直流低压电源的输入连接功能。和常见的立式直插插座不同,这款采用卧式侧插结构,插接口平行于PCB板面,整机外壳只需要在侧面开出对应尺寸的方孔就能完成装配,不需要在外壳顶部预留垂直插拔的空间,非常适合对整机厚度有严格要求的薄型设备,比如壁挂式的环境传感器终端、桌面型的信号采集模块,能有效压缩设备的垂直方向尺寸,让内部走线更规整。

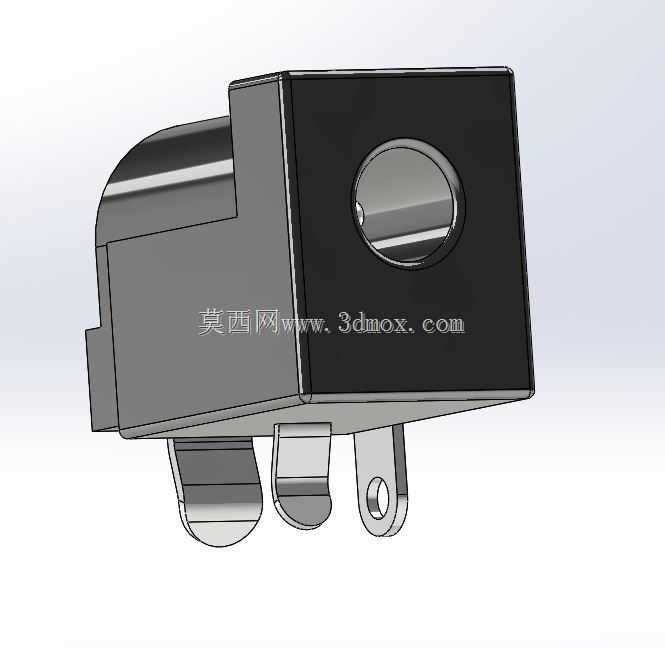

  从功能特性上看,这款插座的结构做了多重可靠性设计:主体采用耐高温绝缘塑壳作为基座,能承受波峰焊时的高温冲击,不会出现焊接受热变形导致的引脚偏移;内部的导电接触件采用弹性铜材冲压成型,接触部位做了圆弧过渡处理,公头插入时能形成均匀的环面接触,避免局部接触电阻过大导致的发热问题;三个引出引脚中,两个是电源正负极的焊接引脚,第三个是固定接地引脚,这个固定引脚特意做了加宽设计,焊接到PCB上之后能形成更强的结合力,频繁插拔公头的时候,受力会分散到固定引脚和大面积焊盘上,不会把电源引脚的焊盘扯掉,这也是很多廉价插座容易出现的失效点——只做两个电源引脚,插拔的冲击力全部作用在细小的电源焊盘上,几次插拔之后就会出现焊盘脱落、接口松动的问题。

  设计思路上,这款插座的结构完全围绕板载自动化装配做了优化:所有引脚的共面度控制在0.1mm以内,能适配SMT贴片或者波峰焊的自动化生产线,不需要手工补焊;塑壳底部做了两个小型的定位柱,对应PCB上的两个定位孔,装配的时候可以直接把插座卡在PCB上,过炉的时候不会因为锡流的冲击力出现偏移,能有效提升量产时的装配良率。插接口的内部做了防反插的限位结构?不对,DC头本身是有极性的,这款插座的内部接触片布局完全匹配标准DC公头的极性定义,外壳接地引脚和内部负极接触片连通,能起到电磁屏蔽的作用,减少外部电磁干扰通过电源接口串入板卡电路,这对于传感器类的微弱信号采集设备来说尤为重要,很多模拟量采集传感器出现的工频干扰问题,就是因为电源接口没有做良好的屏蔽接地,干扰信号通过电源回路串入了模拟前端。

  从外形尺寸和安装边界来看,这款插座的塑壳主体长度、宽度、高度都做了紧凑化设计,卧式安装之后,突出PCB板面的高度不到10mm,插接口中心距离PCB板面的高度匹配常见的1.6mm板厚设计,外壳开孔只需要开出直径6.5mm的圆孔,或者对应尺寸的方孔,就能让公头顺利插入;引脚的间距符合通用的2.54mm网格布局,在PCB布局的时候不需要特意调整网格,能直接对齐标准焊盘,三个引脚的焊盘都做了加宽处理,其中固定引脚的焊盘建议设计成椭圆形或者大面积的接地焊盘,进一步提升焊接强度。在做整机结构设计的时候,需要注意插座前端和外壳内壁的间隙要控制在0.2mm左右,既不能间隙太大导致外观出现缝隙,也不能间隙太小导致装配时塑壳被外壳顶住,出现插不到位的问题;插座后方的PCB区域要预留3mm以上的走线空间,不要在引脚正后方布置过高的元器件,避免和插座的塑壳尾部出现干涉。

  很多工程师在选型这类接插件的时候,往往只看电气参数,忽略了机械结构的细节,比如插拔寿命、引脚受力方向、焊接后的抗扭强度,这款插座的结构设计里,插接口的金属衬套和塑壳之间做了卡扣式的过盈配合,公头插入时的径向力会通过金属衬套传递到塑壳,再通过固定引脚分散到PCB上,不会直接作用在内部的接触片上,能有效提升插拔寿命,正常使用情况下插拔次数可以达到5000次以上,完全满足工业类设备的使用寿命要求。在做三维建模的时候,这个模型的所有配合面都做了公差还原,比如插接口的内径尺寸、引脚的直径、定位柱的高度,都和量产实物的尺寸一致,导入装配体之后不需要再做尺寸修正,能直接用于结构干涉检查、装配工艺仿真,也能作为参考来设计对应的外壳开孔、PCB封装,避免出现选型之后尺寸不匹配,需要重新改板改外壳的问题。

  另外要注意的是,这类卧式插座在PCB布局的时候,尽量不要布置在板卡的边角位置,最好距离板边有2mm以上的距离,让固定引脚的焊盘有足够的铺铜面积,如果是经常需要插拔电源的设备,还可以在插座对应的外壳位置做加强筋结构,顶住插座的塑壳尾部,进一步分散插拔时的冲击力,避免长期使用之后插座出现松动。对于传感器类设备来说,电源接口的可靠性直接决定了设备的在线率,很多现场运行的传感器出现离线故障,并不是电路本身的问题,而是电源接口接触不良导致的供电中断,选用这类结构设计成熟的接插件,在设计阶段核对好所有安装尺寸和装配边界,能大幅降低后期的现场维护成本。
