B3U系列带凸台无接地端子复位开关结构

　　在消费电子、小型工控终端、车载附属电控模块的板级电路设计里，这类带凸台无接地端子的复位开关是很常见的板载交互元件，日常选型和结构适配时，很多工程师容易忽略安装边界和触发结构的匹配度，导致后期装配出现按键卡滞、触发行程不对的问题。先从实际应用场景说，这类开关大多用在PCB板上做系统复位、功能触发的轻触输入，比如小型手持检测设备的复位按键、工控IO模块的地址重置触发、家用小电器的功能切换按键，还有车载内饰里的小型功能复位键，因为不需要接地端子做屏蔽接地，在对ESD防护等级要求不算极端、板上空间紧凑的场景里，用这种结构的开关能省掉接地焊盘的布局空间，给周边走线留出更多余量。

　　从功能特性上看，这款开关属于立式贴装或者插装的轻触复位结构，自带的凸台结构是设计里很实用的细节——很多板载开关装配时，外壳面板的按键孔和开关本体的触发头容易出现同轴度偏差，凸台结构可以直接和面板内侧的定位槽配合，不需要额外做定位筋就能把开关的位置卡准，避免装配后按键触发时出现偏磨，按下去的时候手感发涩或者触发不到位。无接地端子的设计，是针对不需要做外壳接地连通的应用场景，减少两个焊盘的同时，也降低了波峰焊或者回流焊时的连锡风险，对于批量生产的板卡来说，能减少不少焊接不良的排查成本。

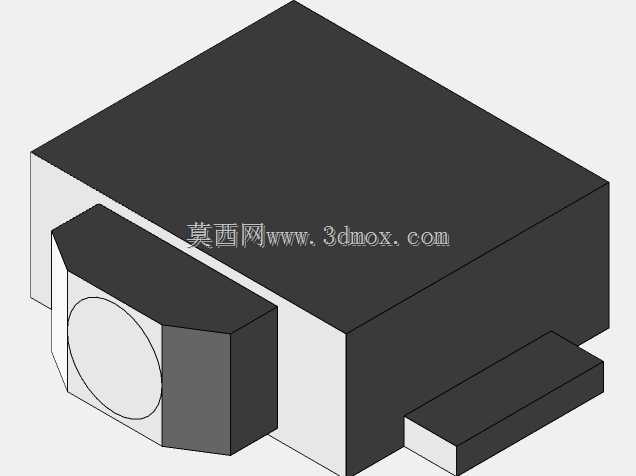

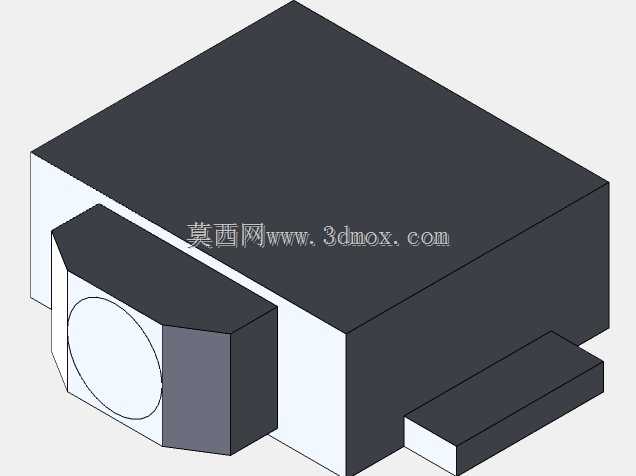

　　说回设计思路，做这个三维结构的时候，首先要考虑的是开关本体和PCB安装的配合边界：底部的两个定位插脚或者焊盘位置要符合通用板载开关的焊盘封装尺寸，不能随便改引脚间距，不然硬件工程师画封装的时候没法匹配通用库。顶部的触发头行程要符合轻触开关的常规行程参数，凸台的外径要比常见的面板按键开孔单边小0.1mm左右，既保证定位精度，又不会因为加工公差导致装配时凸台卡进孔里没法活动。本体的侧边做了切边和台阶结构，一方面是模具注塑的时候方便走胶和脱模，另一方面是给自动化贴装的时候提供吸嘴吸附的基准面，还有视觉识别的定位特征，批量SMT贴装的时候，设备能通过本体的外形特征快速识别元件方向，避免贴反。

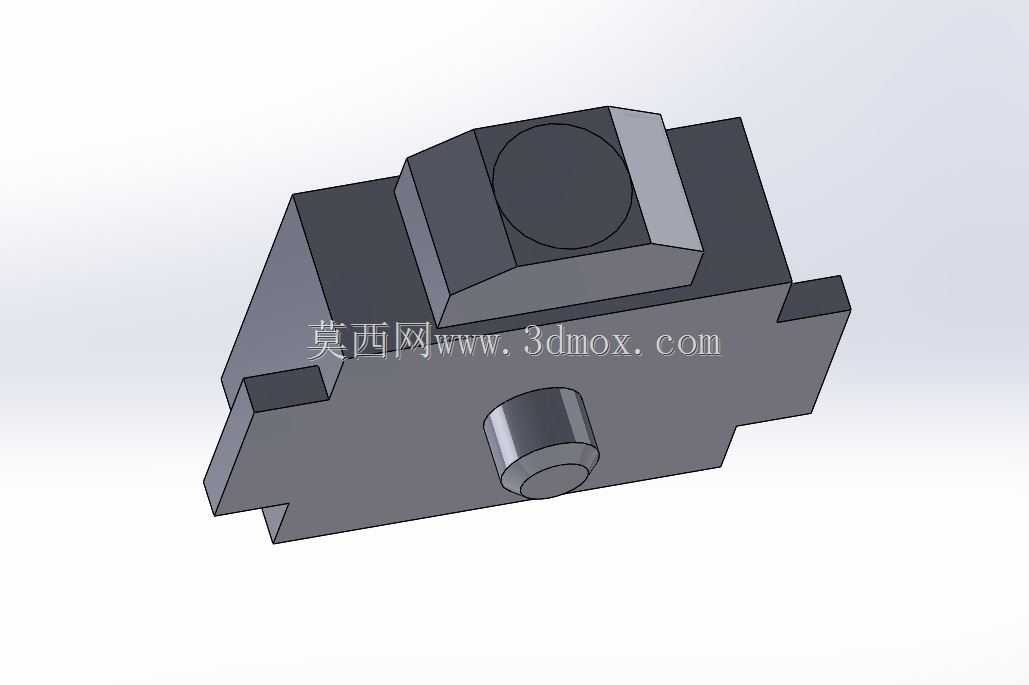

　　外形尺寸和安装边界这块，实际选型建模的时候要特别注意几个尺寸：首先是本体总高度，从PCB焊接面到触发头最高点的尺寸，要匹配面板到PCB的安装高度，留够按键帽的装配空间，一般如果配硅胶按键帽的话，要预留0.3-0.5mm的按压余量，不然按键按到底也没法触发开关。然后是凸台的高度，凸台是从开关本体上表面凸起的定位结构，高度一般在1mm左右，刚好能卡进面板内侧的定位沉台里，不需要额外打胶或者做卡扣就能固定开关的径向位置，避免焊接后开关出现歪斜。底部的安装法兰边尺寸要比焊盘位置宽出0.2mm左右，焊接的时候焊锡的张力不会把开关拉得偏移位置，过回流焊的时候元件的自定位效果更好。还有触发头的圆柱直径，要和按键帽的内孔尺寸过盈配合，过盈量控制在0.05-0.1mm，既不会掉帽，也不会因为过盈量太大导致按键按下去回弹受阻。

　　实际做结构适配的时候，还要考虑开关的回弹结构对应的按压力度，这类复位开关的按压力一般在1.5N-2.5N之间，建模的时候不用把内部的弹片结构做出来，只要把外部的装配尺寸、定位特征、触发头的行程空间做准确就够了，因为结构设计的时候只需要考虑周边的干涉问题，内部的导通结构是开关原厂已经定型的。另外要注意，无接地端子的版本，开关本体的塑料外壳是绝缘材质，建模的时候不要在侧边额外加接地弹片的结构，不然和实际元件不符，导出到装配体里会和周边的结构件出现干涉。很多新手工程师建模的时候容易把带接地端子和不带接地端子的版本搞混，导致画出来的PCB封装和实际元件对不上，打样回来焊不上，这个结构特意把无接地端子的侧边做了平整处理，和带接地脚的版本做出明显区分，选型的时候一眼就能分辨。

　　在做整机结构验证的时候，把这个开关模型装配到PCB对应位置，要检查几个干涉点：一是凸台和面板定位槽的配合间隙，单边留0.05mm的间隙足够，太大的话定位不准，太小的话温变的时候塑料膨胀会卡住；二是触发头按到最低位置的时候，和周边元件的距离，要留够0.5mm以上的安全距离，避免按下去的时候碰到旁边的电容或者电阻；三是开关底部和PCB表面的贴合度，本体底部的平面要和PCB表面平行，焊接后不会出现翘起，不然引脚的焊接应力会导致开关寿命下降。还有一个容易忽略的点，就是开关本体的侧边和周边结构件的距离，因为这类开关是塑料外壳，装配的时候如果旁边的筋位压到开关本体，会导致内部的弹片移位，出现按键常通或者不触发的问题，建模的时候周边的固定筋要和开关本体留0.2mm以上的间隙，不要直接贴在开关外壳上。
