B3U系列带接地端子复位开关结构设计

　　在消费电子、小型工控终端、车载辅助控制模块的板级电路设计里，这类带接地端子的复位开关是很常见的板载交互元件，日常做PCB布局、结构件避让的时候经常会碰到这类元件的选型与装配校核。不同于常规无接地的轻触开关，这款B3U系列的复位开关专门预留了接地端子结构，在做EMC整改、静电泄放路径设计的时候，这个结构能直接把壳体积累的静电荷导到PCB地网，不用额外加导电泡棉或者接地弹片，能省不少板上的装配空间，尤其是在做手持类设备、工业现场的小型操作面板的时候，静电防护的可靠性会提升很多。

　　从实际使用场景来看，这类开关大多用在需要频繁触发复位、信号通断的位置，比如路由器的复位键、小型PLC的功能复位按键、车载影音设备的强制重启按键，还有部分智能家居控制模块的配对触发按键，触发行程短，按压力度适中，不会因为误触就触发复位动作，也不会因为按压力度过大导致长期使用后触点失效。设计这个三维模型的时候，首先要考虑的是和PCB焊盘的匹配度，接地端子的伸出长度、焊盘位置要完全对应SMT贴片的工艺要求，端子的折弯角度要控制在贴片公差允许的范围内，避免过回流焊的时候出现虚焊、端子翘起的问题。

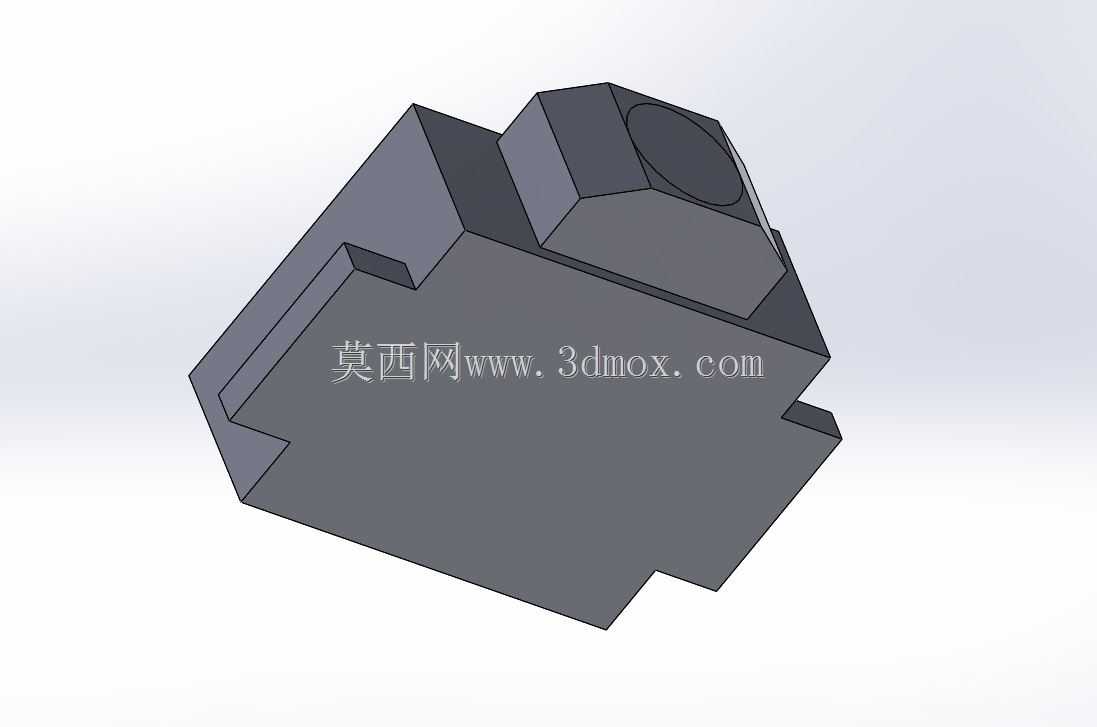

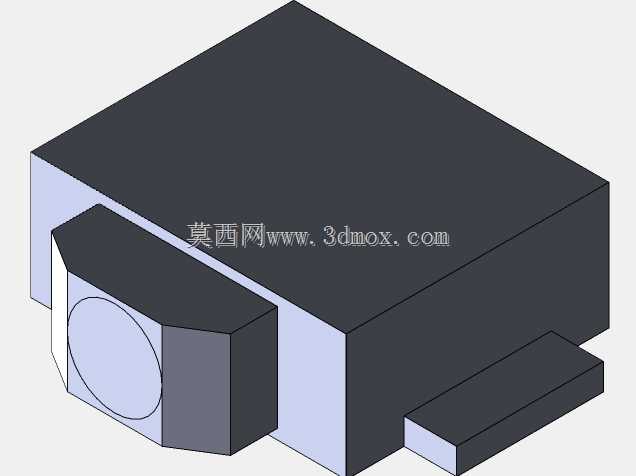

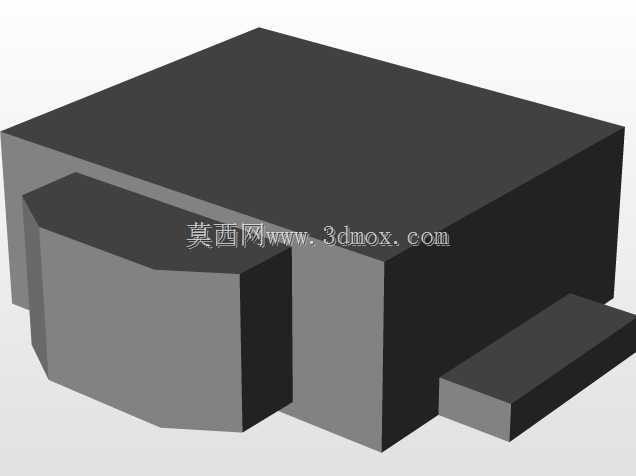

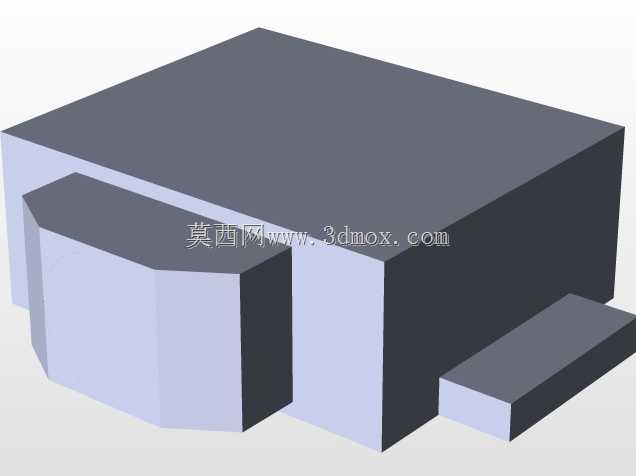

　　外形结构上，这款开关主体采用阶梯式的壳体设计，上部的按压凸台是和外部按键帽配合的位置，做模型的时候特意把凸台的配合公差留到了常规按键配合的合理区间，外部按键帽套上去之后不会有松垮晃动的问题，也不会因为过盈量太大导致按键卡滞。下部的壳体侧边做了定位卡槽结构，这个结构是用来和设备内部的塑料筋位配合的，装配的时候可以直接卡进壳体预留的卡槽里，不用额外打胶或者加螺丝固定，能提升装配效率，也能避免长期使用后开关本体在壳体内移位，导致按键手感变差。不带凸台的版本设计，主要是适配那些需要把开关直接贴装在PCB上、外部按键结构直接抵在开关按压面的场景，比如薄型遥控器、超薄工控面板，这类场景里内部空间高度有限，去掉额外的凸台结构能压缩整体的装配高度，给外壳的薄型化设计留出余量。

　　安装边界的校核是这类元件建模的时候最需要注意的点，首先是本体的高度方向，要算上焊盘的锡膏厚度、贴片后的公差余量，预留足够的安全距离，避免外壳装配后直接压在开关本体上，导致按键长期处于受压状态，出现误触发或者触点过早疲劳失效的问题。水平方向上，接地端子和信号端子的间距要符合电气安全间隙要求，哪怕是在潮湿、多粉尘的使用环境下，也不会出现端子间爬电的问题。壳体的棱角位置都做了微小的倒角处理，一方面是注塑生产的时候能提升塑胶的流动性，减少注塑缺料的问题，另一方面在装配的时候也不会刮伤周边的导线或者柔性电路板。

　　从功能特性上来说，这款复位开关采用常闭式触点设计，按下的时候触发复位信号，松开之后自动回弹复位，内部的弹片结构做了抗疲劳设计，能满足数十万次的按压寿命要求，哪怕是在高频触发的使用场景下，也能保持稳定的触点接触电阻，不会出现信号断断续续的问题。接地端子和开关的金属壳体是直接连通的，接触电阻控制在毫欧级，能保证静电泄放的路径足够顺畅，在做ESD测试的时候，接触放电8KV、空气放电15KV的等级下都能保证电路不会出现误复位或者损坏的情况。建模的时候把内部的触点、弹片结构都做了简化处理，保留了外部所有的装配特征、安装尺寸，不管是做结构装配干涉检查，还是做PCB布局的元件占位，都能直接调用这个模型，不用再对着规格书反复测量尺寸，能节省不少结构设计阶段的时间。

　　在实际选型搭配的时候，这款开关可以适配不同厚度的PCB，从0.8mm到1.6mm的常规板厚都能满足焊接要求，端子的伸出长度刚好能穿过PCB的焊盘孔，过波峰焊或者回流焊都能适用。开关的按压力度做了适中的调校，按压的时候有清晰的段落反馈，用户操作的时候能明确感知到按键已经触发，不会出现按了之后不确定有没有触发的情况。外部的壳体材料采用耐高温的工程塑料，过回流焊的时候不会出现壳体变形、融化的问题，能满足SMT贴片的高温工艺要求。
