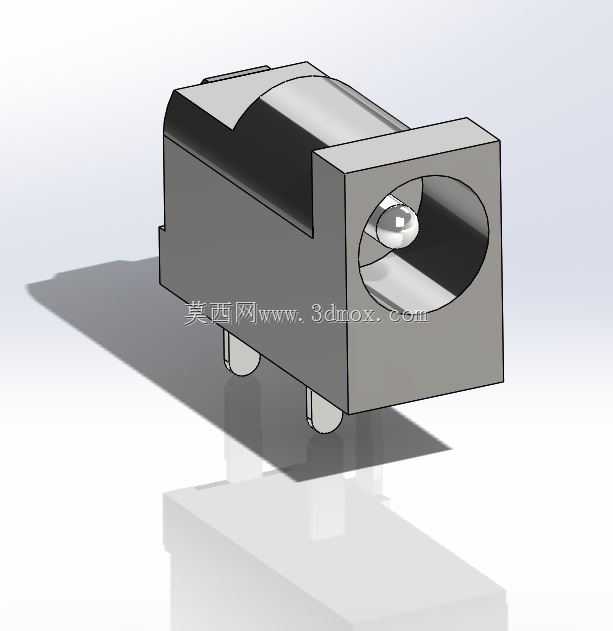

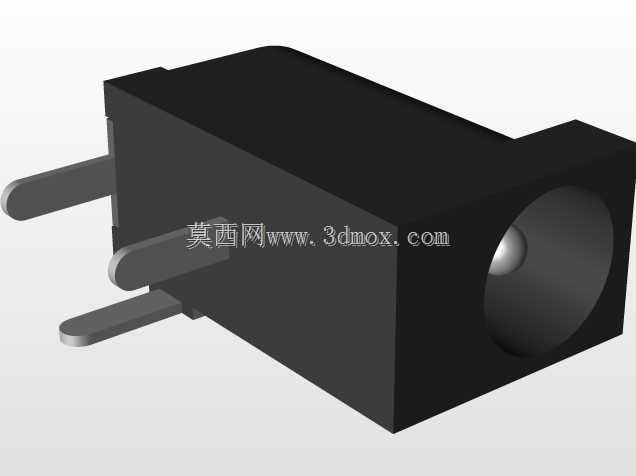

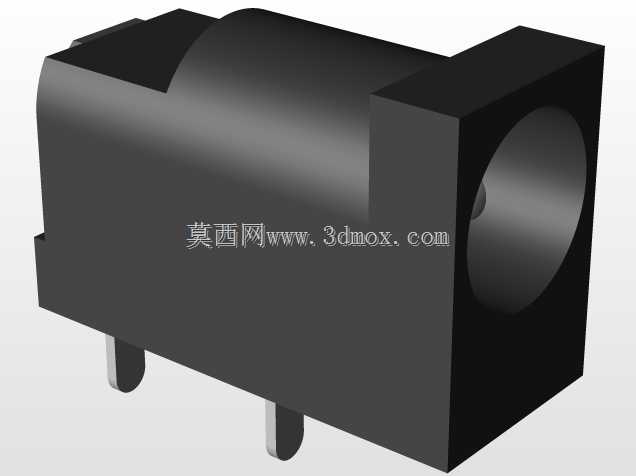

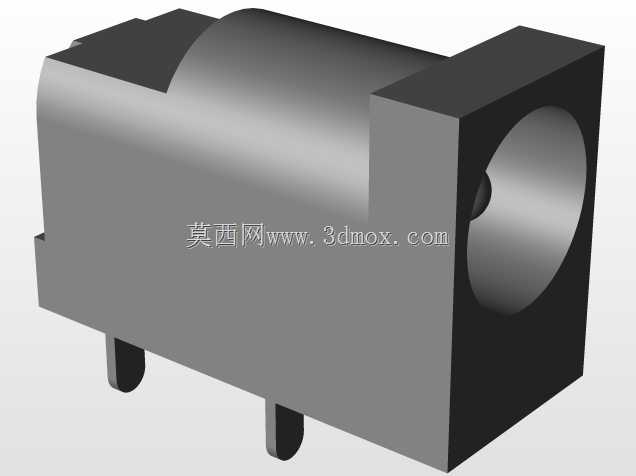

卧式DC电源插座接口三维结构设计

　　在消费类电子、小型工业控制板卡、便携检测设备的板级供电设计环节，板载直流电源接插件的选型与结构匹配，直接决定整机组装效率与长期供电可靠性，这款卧式DC电源插座的结构设计，完全围绕PCB板贴装、外壳开孔适配、日常插拔受力的实际工程场景展开。从实际使用场景来看，这类插座主要承担外置适配器与板载电路的直流电源传输功能，常见于手持检测仪器、小型传感器变送模块、桌面型工控终端、家用小型数码设备的机身供电接口位置，需要适配常规规格的DC公头插拔，同时要满足波峰焊或者回流焊的板载安装工艺要求，不能出现焊脚定位偏差、插合后松脱、受力后焊盘脱落的问题。

　　从结构设计思路上，这款插座采用卧式贴装的布局逻辑，主体绝缘基座采用耐高温工程塑料成型，为内部导电接触件提供稳定的绝缘支撑与定位基准，前端的圆筒形插合腔做了导向倒角处理，公头插入时可以自动导正，不会出现插偏顶坏内部弹片的问题；内部中心的正极接触端采用球面顶针结构，搭配侧部的负极弹性接触片，公头插入后可以形成环面+点面的双重接触，接触电阻稳定，即使在设备受到轻微振动的工况下，也不会出现接触不良导致的供电闪断问题。基座底部伸出的两个直插式焊脚，间距按照常规PCB布线的标准网格设计，焊脚根部做了应力释放的凸台结构，焊接后焊锡可以在凸台位置形成稳定的焊点支撑，日常插拔公头时的侧向力不会直接传导到焊盘位置，避免长期使用后焊盘起翘脱落。

　　在安装边界与尺寸控制上，这款插座的整体高度做了压低处理，适配薄型机身的内部空间要求，不会出现插座突出外壳过多或者内部顶到其他板载元件的问题；前端插合腔的外径尺寸与常规机身外壳的开孔尺寸匹配，组装时插座可以直接卡入外壳开孔，不需要额外的固定结构，基座背部的定位凸块可以卡在PCB对应的定位孔中，过波峰焊时不会出现浮高偏移。绝缘基座的侧壁做了加强筋结构，公头插拔时的侧向受力会通过加强筋分散到整个基座与PCB的结合面，不会出现基座开裂的问题；插合腔内部做了限位台阶，公头插入到额定深度后会被台阶挡住，避免过度插入顶坏内部接触件。

　　从实际选型适配的角度，这款插座的接触件采用铜材镀镍处理，导电性能稳定，抗氧化能力强，长期使用不会出现接触点氧化导致的压降过大问题；卧式安装的布局让插座的受力方向与PCB板面平行，相比立式插座更能承受插拔时的侧向冲击力，适合需要频繁插拔电源的设备场景。在三维建模过程中，所有的安装定位尺寸、焊脚尺寸、插合腔尺寸都按照实际量产的公差要求做了预留，导入PCB设计软件时可以直接生成封装库，不需要反复核对尺寸调整；模型的装配层级清晰，绝缘基座、正极顶针、负极弹片、焊脚分别做了独立的零件建模，设计人员可以根据实际项目需求调整壁厚、弹片弹力参数，也可以直接导出用于结构干涉检查，验证外壳开孔、PCB布局与插座的匹配度，避免开模或者打样后出现装配干涉的问题。
