直插式轻触复位按键结构设计

　　这款直插式复位按键的三维结构，是面向消费电子、工控板卡、小型家电控制回路做的适配设计，日常选型中这类元件常出现在小家电控制面板、工控信号触发板、数码产品功能按键、测试治具触发位这些场景里，承担瞬时触发后自动复位的电路通断功能，和自锁按键不同，它只在按压行程到位时保持触点导通，外力撤除后会依靠内部弹性结构自动回弹到初始断开状态，不会保持锁定导通的状态，很适合需要单次触发信号、不需要持续保持通路的控制场景。

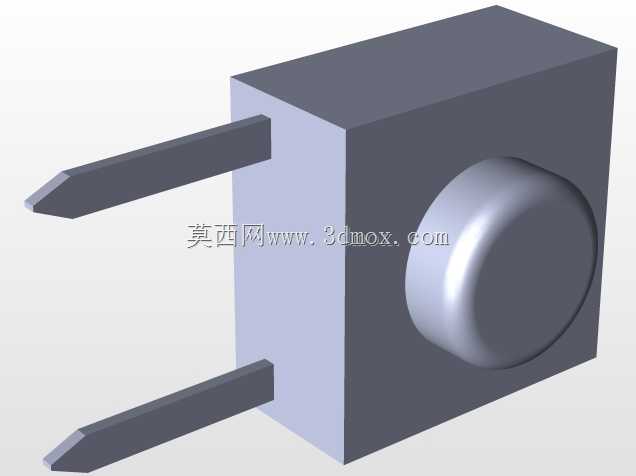

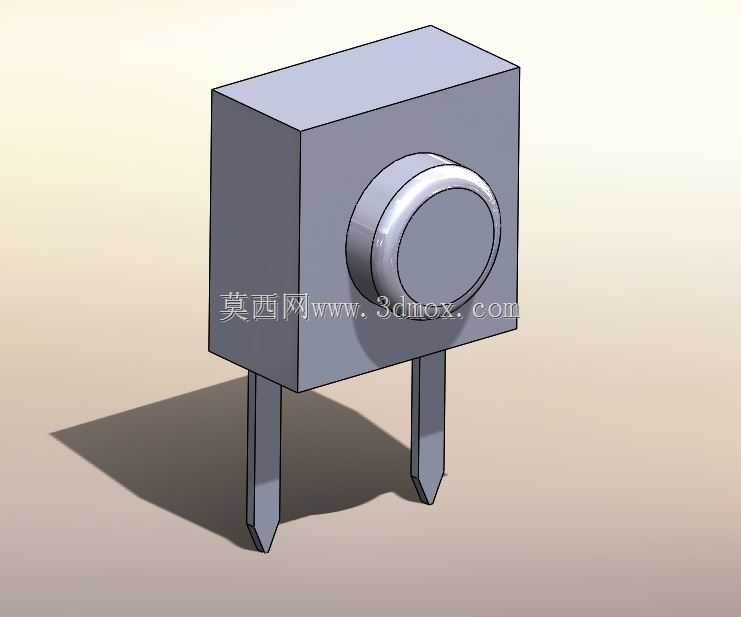

　　从结构设计逻辑来看，整个元件采用方块式主体加双直插引脚的布局，主体外壳做了规整的立方造型，没有多余的突出结构，方便在PCB布局时做高密度排布，相邻元件之间不会因为外壳造型产生干涉。正面的按键帽做了圆弧过渡的凸面设计，按压时的接触手感更贴合指腹，同时按键帽和主体外壳之间预留了均匀的活动间隙，既保证按压行程内不会出现卡滞，也能避免间隙过大进入灰尘影响内部触点寿命。两个直插引脚采用扁状尖尾设计，引脚的间距严格匹配通用PCB板的孔距标准，插装时可以直接穿过标准孔径的焊盘，过波峰焊或者手工焊接都能保证引脚和焊盘的贴合度，尖尾设计也能减少插装时的阻力，提升产线插件的效率。

　　做结构建模的时候，首先要明确安装边界的尺寸约束：主体的长宽高尺寸要适配常用的贴片、插装元件的排布间距，不能超出同规格轻触开关的通用安装尺寸，否则会导致原有PCB设计无法直接替换；引脚的伸出长度要满足波峰焊的吃锡要求，过长会导致焊接后引脚修剪工作量大，过短则容易出现虚焊、焊盘吃锡不足的问题。按键的按压行程设计在通用轻触开关的标准行程范围内，行程过短会导致触发手感生硬，用户按压时没有明确的触发反馈，行程过长则会增加整体的结构高度，无法适配薄型化的电子产品外壳设计。

　　内部结构的设计逻辑上，外壳采用卡扣式的装配结构，不需要额外的超声焊接或者胶粘固定，方便生产时的快速组装，也便于后期做失效分析时的拆解。内部的弹性触发结构采用成熟的弹片接触设计，建模时要预留弹片的形变空间，保证按压时弹片可以顺畅形变接触导通引脚，回弹时能快速脱离触点断开电路，同时要保证弹片的形变在材料的弹性屈服范围内，避免长期按压后出现弹片塑性形变，导致按键失效、无法复位或者接触不良的问题。

　　在实际设备选型应用中，这类复位开关不需要额外的固定结构，依靠两个引脚焊接在PCB上就可以获得足够的固定强度，因为本身的按压受力方向是垂直于PCB板面，两个引脚的焊接强度完全可以承受日常按压的侧向和垂直受力，不需要额外增加定位柱或者固定胶，对于紧凑布局的控制板来说，可以节省不少的板上空间。建模时对外壳的壁厚做了均匀化处理，避免壁厚不均导致的注塑缩水、变形问题，外壳的边角都做了小尺寸的倒角处理，既可以避免注塑时的应力集中，也能在自动化插件时减少卡料的概率，适配产线的高速插件设备作业。

　　考虑到不同应用场景的适配性，这个结构的外形尺寸完全兼容同规格的通用复位开关，不管是替换原有失效元件，还是新设计电路做选型，都可以直接套用这个结构的安装尺寸做PCB封装设计，不需要重新调整孔位和布局空间。按键帽的凸起高度做了适配薄壳设备的设计，外壳面板只需要开对应尺寸的通孔，按键帽就可以伸出面板合适的高度，既不会因为凸起过高容易被误碰，也不会因为凸起过低导致按压困难。同时整个主体的绝缘外壳设计，保证了焊接后引脚和外部金属结构之间的绝缘距离，避免出现电路短路的风险，引脚的根部和外壳结合处做了密封过渡设计，可以减少焊接时焊锡顺着引脚缝隙渗入外壳内部，导致触点卡滞或者短路的问题。
