带接地凸台B3U型复位开关结构设计

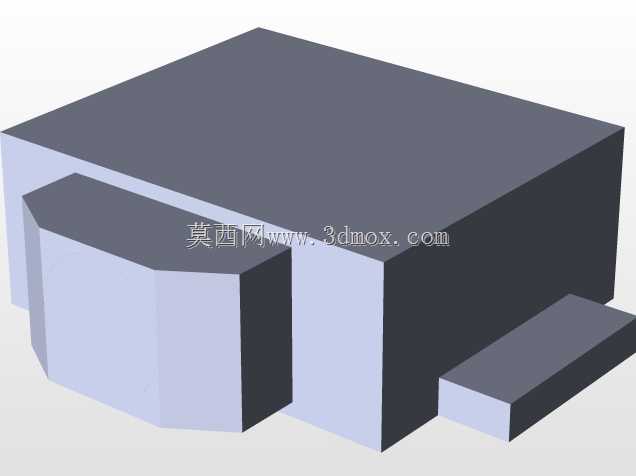

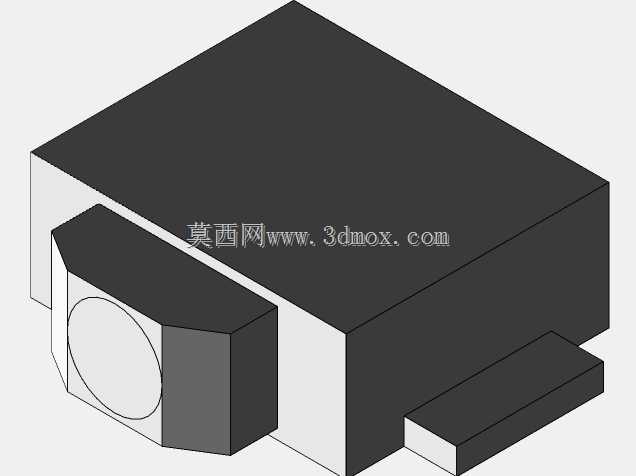

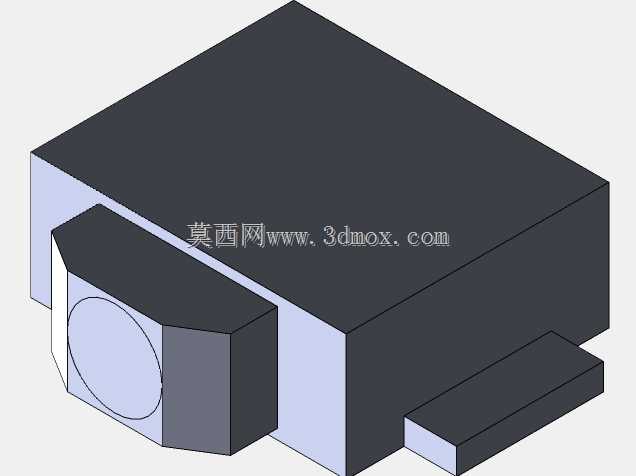

　　在消费电子、小型工控终端、车载辅助操控模块的板级电路设计里，这类带接地端子的复位开关是很常见的板载交互元件，日常接触到的路由器复位触发、小型工控面板的参数重置、便携检测设备的功能复位触发，大多会用到同结构的开关元件。做这类元件的三维结构建模时，最先要锚定的是PCB板端的安装边界，开关底部的定位凸台要和PCB上的预留安装孔做间隙配合，单边间隙控制在0.05mm到0.1mm之间，既能保证过波峰焊时元件不会偏移，也不会因为公差累积导致插装困难。开关主体的侧部伸出接地端子，这个端子的设计不是冗余结构，一方面是在开关触发时把静电直接导到PCB的接地层，避免静电击穿后端的控制芯片，另一方面在回流焊过程中，接地端子的焊盘可以提供额外的固定拉力，

　　避免开关在多次按压后从板上脱落。从结构功能上看，这类复位开关属于瞬时接触型微动结构，按压行程通常控制在0.3mm到0.5mm之间，按压力度维持在1.5N到2.5N的区间，既不会因为按压力度过小导致误触发，也不会因为力度太大让使用者操作时觉得生硬。建模时要注意开关上部的按压帽和主体基座的配合间隙，周圈预留0.08mm左右的活动空间，保证按压过程中没有卡滞，同时要在结构上预留按压行程的硬限位，避免按压力度过大时内部的弹片发生塑性变形，导致开关失效。开关基座的外形做了切边处理，不是规整的矩形结构，这个设计一方面是在PCB布局时可以和周边的电容、电阻元件留出安全爬电距离，另一方面在自动化贴装时，切边结构可以供视觉相机做定位识别，

　　提升贴装的精度。接地端子的伸出长度要和PCB焊盘的尺寸匹配，端子末端做了轻微的倒角处理，方便插装时顺利穿过焊盘孔，同时端子的折弯角度要严格控制在90度±1度的范围内，避免贴装时端子顶到PCB表面导致元件浮高。在实际选型应用中，这类开关的安装高度要和设备外壳的按键帽高度做匹配，开关按压面距离外壳内表面的距离要等于按压行程加上0.1mm的安全间隙，保证外壳按键按下时可以刚好触发开关，松开后按键可以顺利复位，不会出现按键卡在内侧一直触发复位的情况。做结构校核的时候，还要考虑开关的焊接耐温特性，建模时基座的壁厚要均匀，控制在0.8mm到1.2mm之间，避免过回流焊时因为壁厚不均导致基座受热变形，影响内部弹片的活动空间。

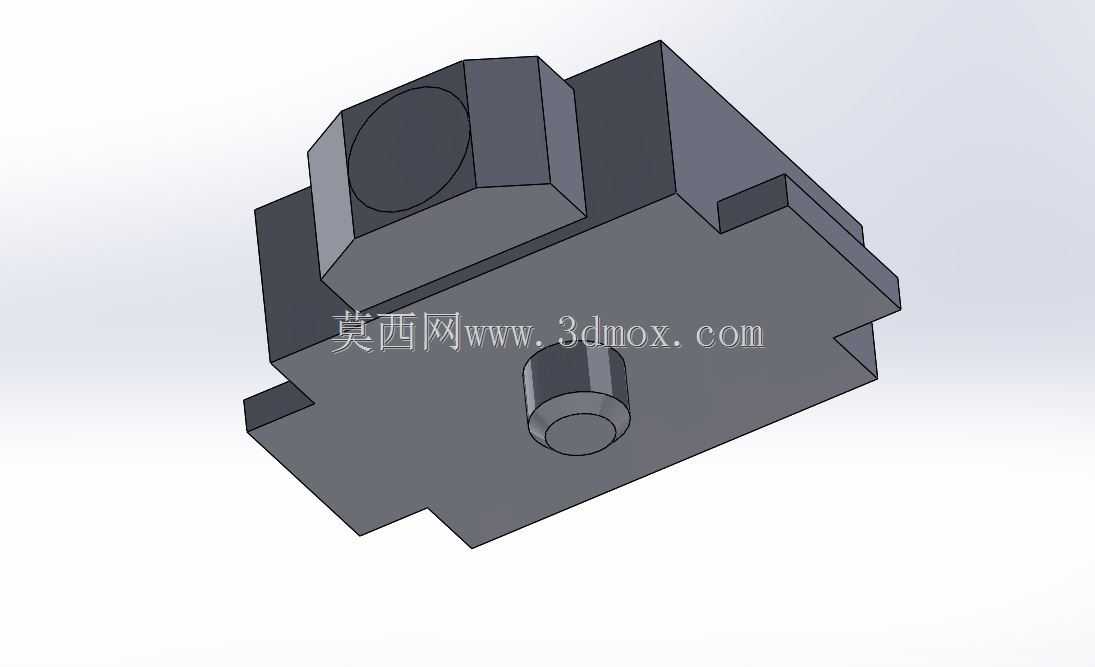

　　另外开关底部的凸台结构除了定位作用，还可以在焊接时把开关主体和PCB表面抬升0.2mm左右的间隙，方便焊锡的流动，避免虚焊，同时也能让焊接后的助焊剂残留有空间挥发，不会积存在开关底部腐蚀内部触点。在车载类应用场景下，这类开关的结构还要考虑抗振动性能，接地端子和信号端子的宽度要做适当加宽，保证焊接后的抗剪切强度可以满足车载振动测试的要求，开关内部的触点接触压力也要比普通消费级的开关大0.5N左右，避免车辆行驶过程中的振动导致触点瞬间断开，引发设备误复位。建模过程中要把所有的配合面做拔模处理，拔模角度控制在1.5度左右，方便后续如果开模生产时可以顺利脱模，同时所有的棱边都要做0.1mm的圆角处理，避免生产过程中出现应力集中导致基座开裂。
