B3U系列无接地端子无凸台复位开关结构

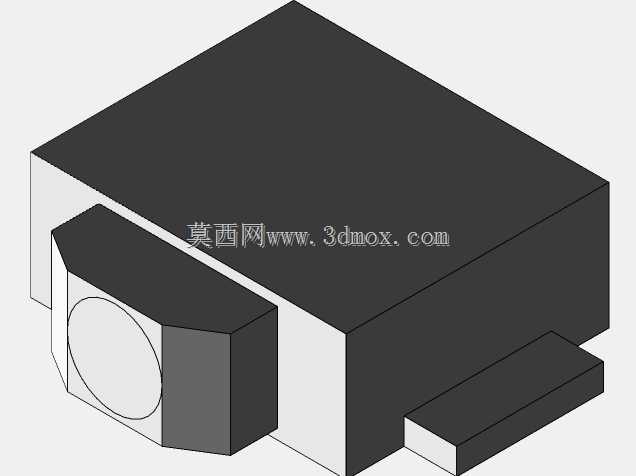

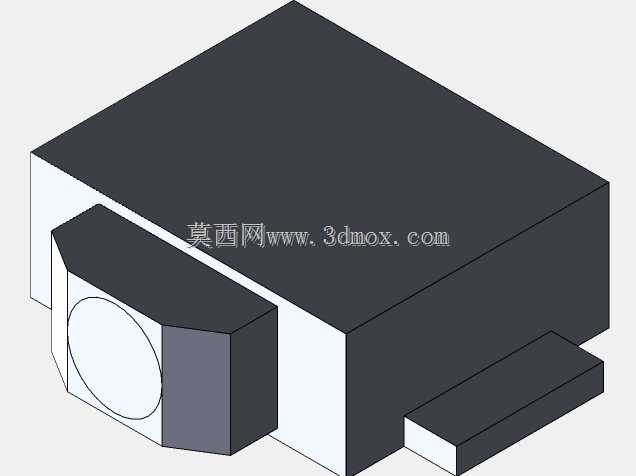

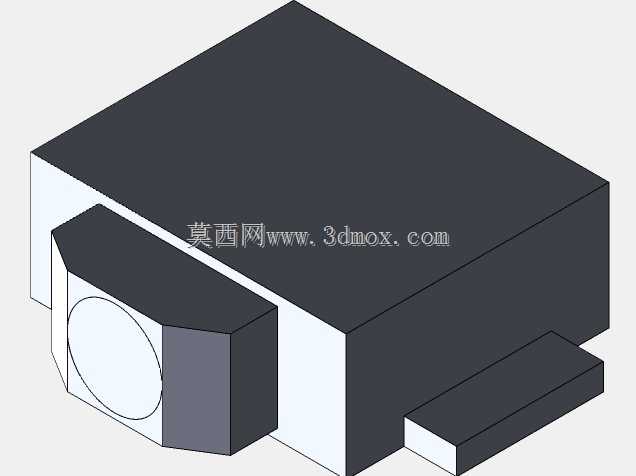

　　在消费电子、小型工控终端、便携检测设备的板级电路设计里，这类小型复位开关是板卡人机交互回路里最常见的触发元件，日常接触的手持测温仪、便携数据采集器、小型工业控制模块的复位触发、功能切换按键，很多都采用同结构的开关方案。做板卡结构布局的时候，首先要明确这类开关的安装边界，这款无接地端子、无凸台的版本，本体采用阶梯式凸台结构，底部是对称的插装定位凸边，刚好适配PCB板上预留的对应开槽，插装后焊盘与底部引脚完全贴合，不需要额外的定位柱辅助固定，焊接后本体与PCB板面的贴合间隙控制在0.1mm以内，避免波峰焊后出现本体歪斜、引脚虚焊的问题。

　　从功能实现逻辑来看，这类复位开关属于瞬时接触型触发元件，常态下内部触点处于断开状态，当顶部的圆形按键受到垂直方向的按压力，达到额定触发力值后内部弹片形变完成触点导通，撤去按压力后弹片自动回弹复位，触点立刻断开，整个行程控制在0.25mm左右，触发反馈清晰，不会出现卡滞、半触发的状态，适合需要短距触发、快速复位的电路场景。和带接地端子的版本相比，这款去掉了侧边的接地引脚，在对ESD防护要求不高、板卡空间极度紧凑的设计里，可以节省2mm左右的板边占用空间，同时取消顶部的定位凸台后，开关顶面到PCB板面的整体高度进一步压缩，适配超薄外壳的设备装配需求，外壳内壁不需要额外预留凸台避让槽，直接将硅胶按键帽贴合在开关顶面即可，减少了外壳结构的加工复杂度。

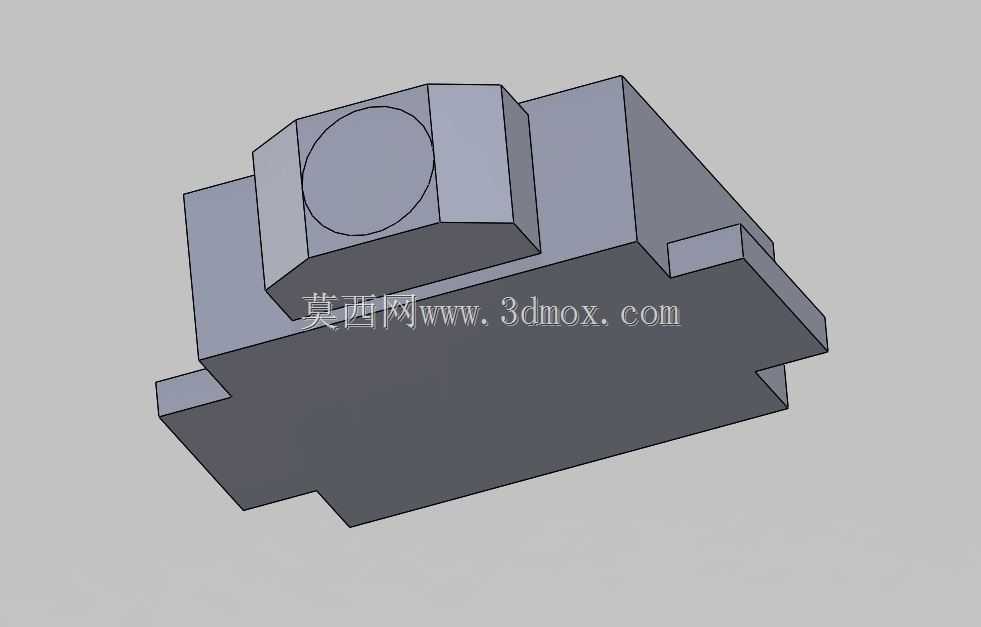

　　建模过程中需要重点关注几个配合尺寸的公差控制，首先是底部插装凸边的宽度尺寸，要和PCB开槽尺寸保留0.05-0.1mm的插装间隙，避免过盈配合导致插装时本体开裂，或者间隙过大导致焊接后本体偏移；其次是顶部按键的同轴度，圆形按键和本体上部的八边形定位台要保证同轴度公差在0.02mm以内，否则装配硅胶按键帽后会出现按键偏位、按动时卡涩的问题；另外本体下部的阶梯结构要做0.1mm的倒角处理，避免插装时刮伤PCB板面的阻焊层。

　　实际选型应用的时候，要注意这款开关的触发力参数匹配，不同设备的按键反馈需求不同，便携设备一般选择触发力偏小的版本，按动手感更轻柔，工业现场使用的设备可以选择触发力稍大的版本，避免误触。因为没有接地端子，板卡布线的时候不需要在开关周边预留接地焊盘，布线可以更贴近开关本体，进一步压缩板卡的占用面积，对于高密度布板的小型设备来说，这个结构优势非常明显。另外无凸台的设计让开关顶部的受力面更平整，装配防水硅胶帽的时候，贴合面积更大，密封效果更好，不需要针对凸台做额外的硅胶套成型结构，降低了辅料的开模成本。

　　从结构可靠性角度来看，这款开关的本体采用耐高温工程塑料注塑成型，能够耐受波峰焊260℃的高温环境，焊接过程中不会出现本体变形、按键卡滞的问题，内部弹片采用高弹性合金材料，正常按动寿命可以达到万次级，完全满足常规消费电子、工业便携设备的使用寿命要求。建模的时候要把内部的弹片行程空间预留准确，不能让本体内部的限位结构干涉弹片的形变行程，否则会出现按键按不动、回弹无力的问题，同时引脚的伸出长度要控制在1.2mm左右，保证穿过PCB板后焊锡能够充分包裹引脚，提升焊接的可靠性，避免长期使用后出现引脚脱焊的问题。

　　在整机装配环节，这类开关一般是在PCB板焊接完成后，和其他板载元件一起进行功能测试，测试的时候要注意按动方向必须垂直于顶面，不能侧向施压，否则容易导致内部弹片变形失效。因为没有侧边的固定凸台，装配外壳的时候要注意硅胶按键的对中度，避免偏斜的按键长期挤压开关顶面，导致开关长期处于受力状态，缩短使用寿命。对于需要做跌落测试的设备，这款开关的阶梯式底部结构和PCB板的结合力更强，跌落时不容易出现引脚断裂、本体脱落的问题，相比直插式无定位结构的开关，抗冲击性能提升明显。
