十段式条形LED光显阵列元件结构设计

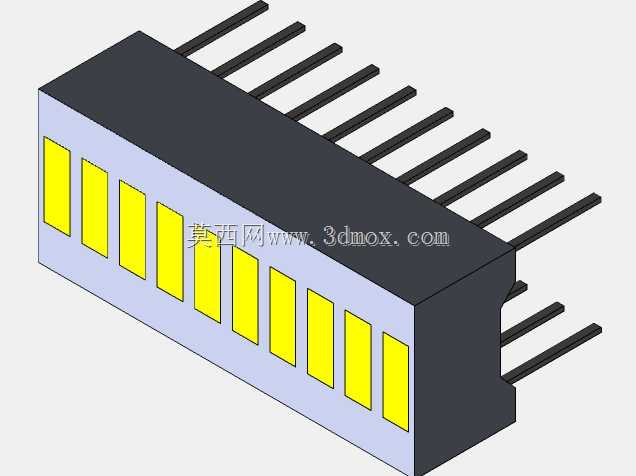

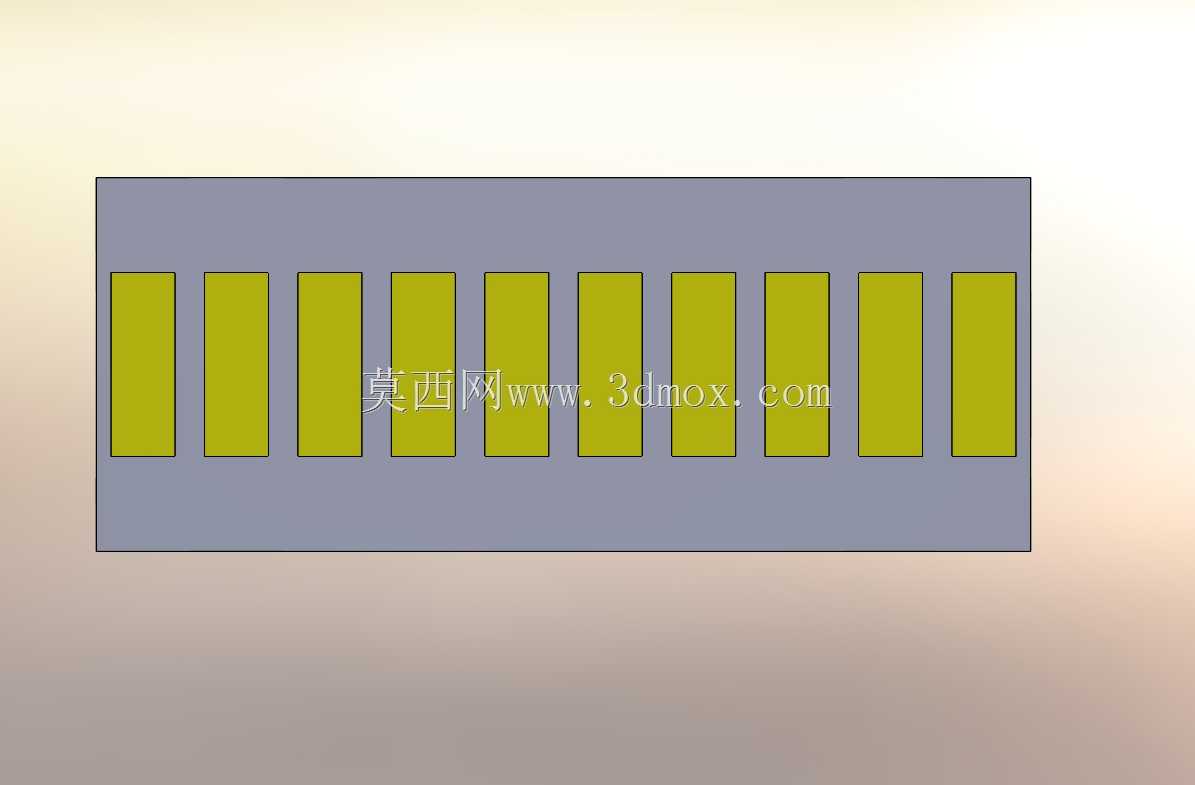

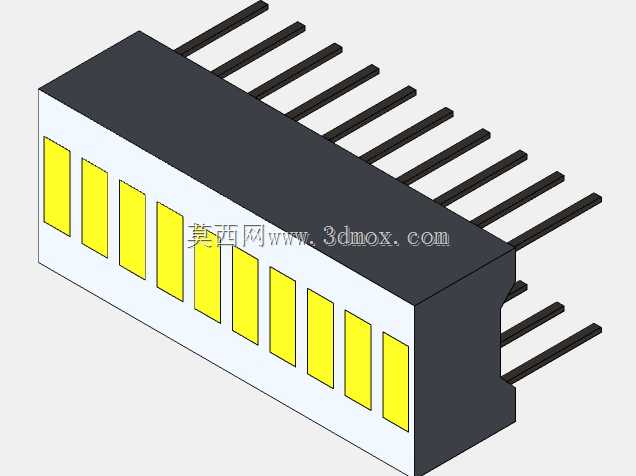

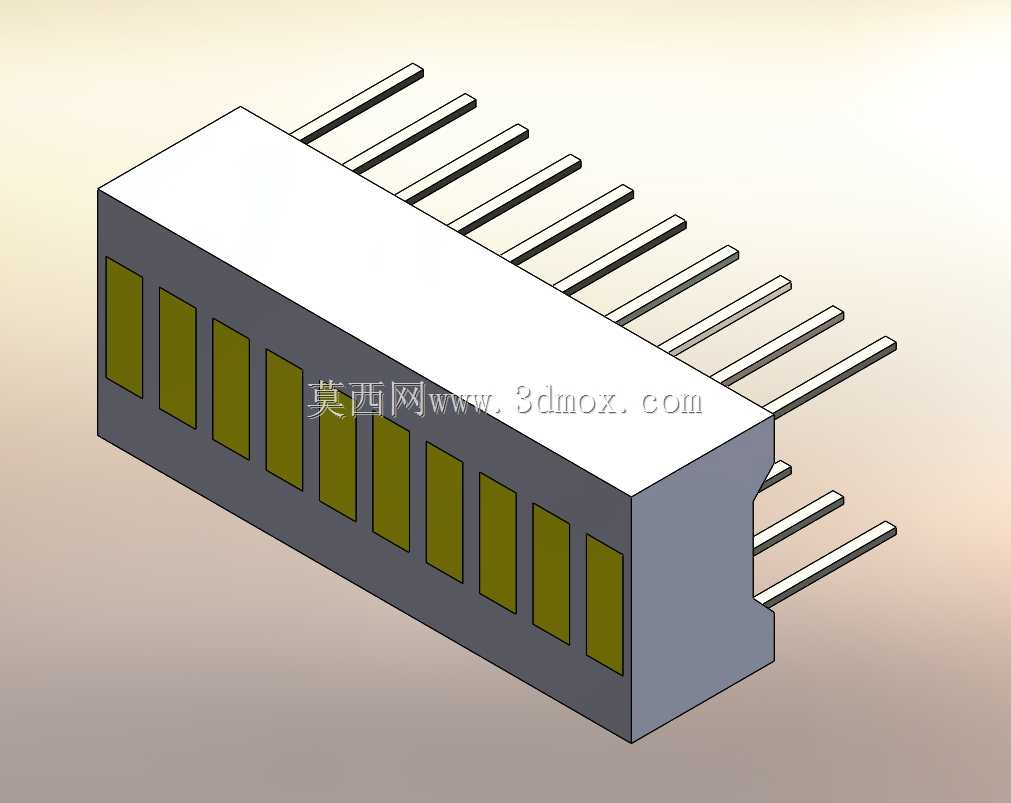

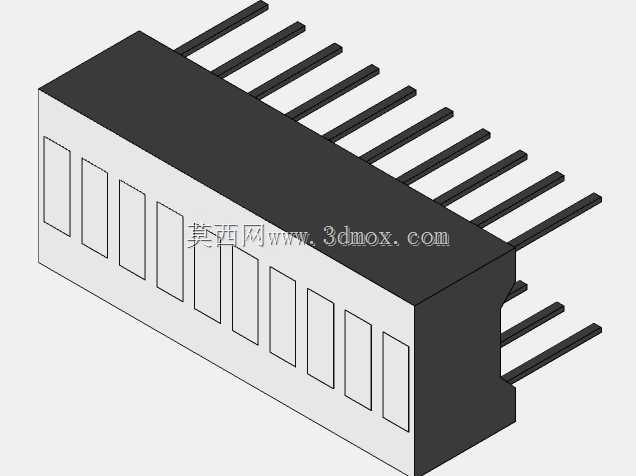

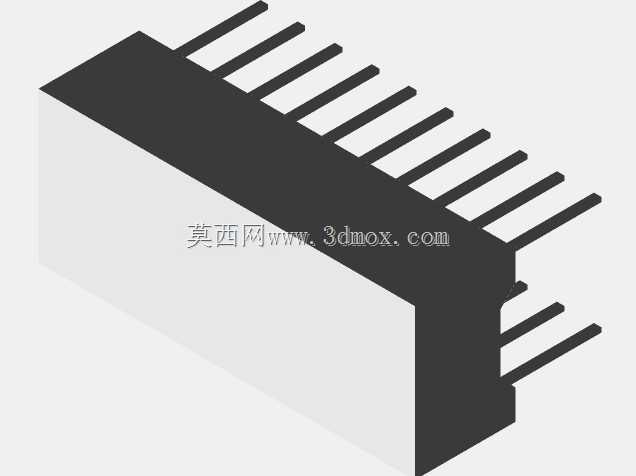

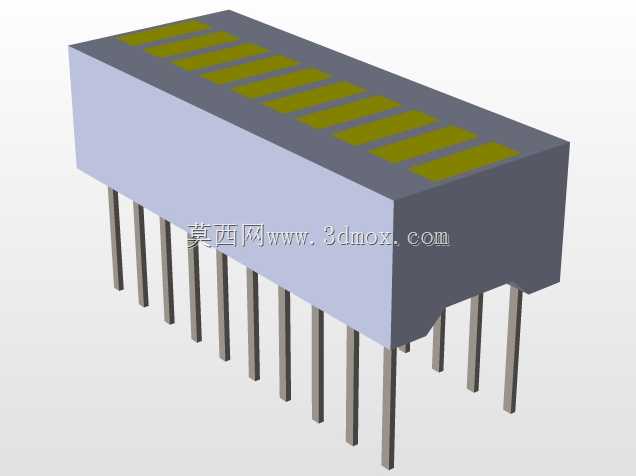

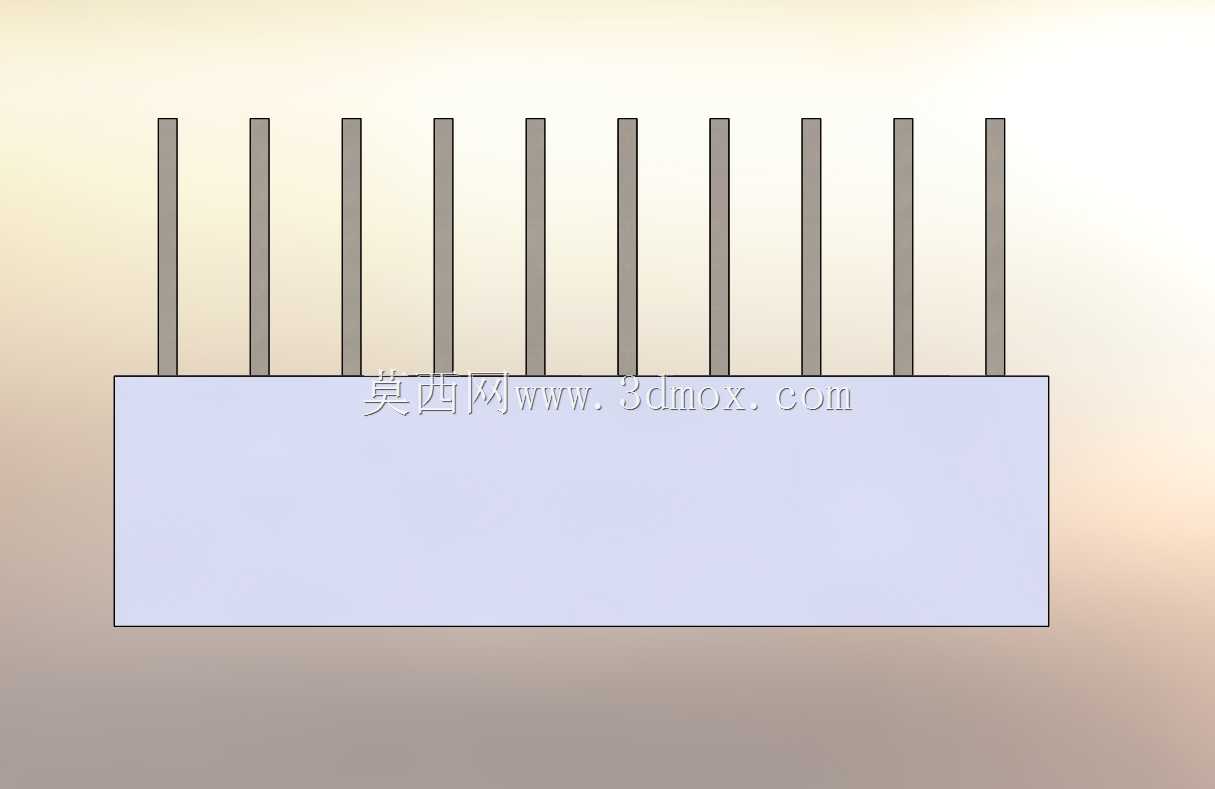

　　这类十段条形LED阵列，在工业测控面板、小型仪器状态指示、消费类电子电量条、音频设备电平指示场景里应用十分普遍，不同于单颗离散LED的零散排布，集成式的条形阵列能在极小的安装空间内实现连续分段的光信号输出，避免了单灯排布带来的装配公差累积、发光段间距不均的问题。从实际选型适配的角度看，这类器件的核心设计逻辑是围绕低轮廓安装需求展开的，器件本体采用窄长型塑封结构，发光面沿长度方向等距排布十段独立发光单元，每段发光区的尺寸、间距经过统一校准，点亮后能形成均匀连续的条形光带，不会出现段间亮暗差过大、发光区错位的问题。引脚采用双列直插排布，沿器件长度方向两侧对称引出，每侧引脚数量与发光段数对应，引脚间距符合常规通孔插装的标准间距要求，

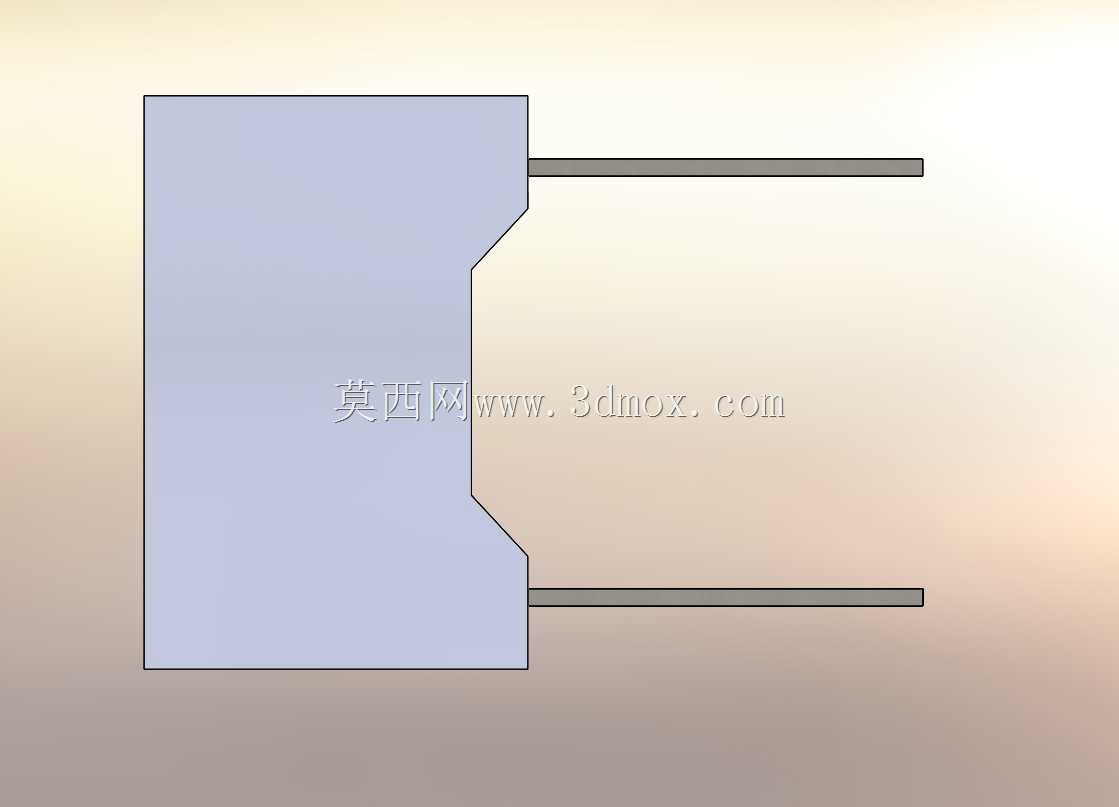

　　适配常规PCB板的通孔焊盘设计，不需要额外定制特殊焊盘，能直接兼容常规波峰焊、手工焊接的工艺要求，降低生产端的装配适配成本。设计这类器件三维结构时，首先要明确安装边界的约束：器件本体的高度控制在低轮廓范围内，适配薄型面板的内嵌安装需求，不会因为器件本体过高顶起面板面罩；发光面到引脚末端的尺寸公差控制在常规电子元器件的公差带内，保证插装后引脚穿过PCB的长度符合剪脚工艺要求，不会出现引脚过短焊接不良、过长触碰其他元件的问题。塑封本体的侧面做了轻微的拔模斜度，适配注塑生产的脱模需求，同时发光区的窗口采用内凹设计，能在塑封阶段固定内部的LED芯片支架，避免注胶过程中支架移位导致发光段偏移。从功能特性上看，

　　这类十段阵列可通过外部驱动电路实现逐段点亮，既可以做连续的液位、电量、进度类线性指示，也可以通过不同段的组合实现状态编码指示，比如设备运行档位、故障等级的分段提示。不同于数码管的段码组合显示，条形阵列的信息读取更直观，用户不需要识别段码组合，只需要观察点亮的段数就能快速获取对应参数，在人机交互界面的信息快速读取场景下有明显优势。建模过程中需要重点关注几个配合尺寸：一是发光面的平面度，要保证每段发光区处于同一平面，装配面板后不会出现某段发光区被面罩遮挡的问题；二是引脚的共面度，双列引脚的底部要处于同一水平面，插装时能顺利穿过PCB焊盘，不会出现个别引脚虚插的情况；三是相邻发光段之间的隔光结构，塑封内部在每两段LED之间设置了隔光筋，

　　避免相邻段点亮时出现串光问题，保证每段发光的边界清晰，不会出现亮段模糊连在一起的情况。实际应用中，这类器件常搭配半透明的柔光面罩使用，建模时也预留了面罩的装配间隙，器件本体的外轮廓尺寸与面板开孔尺寸采用小间隙配合，装配后不会出现松动歪斜的情况，同时本体的定位凸点能与面板上的定位槽配合，防止焊接后器件发生转动偏移。针对低轮廓安装的需求，器件本体的背部做了平整处理，贴装到PCB后能与板面保持平行，不会出现本体倾斜导致发光方向偏移的问题。十段的数量配置刚好覆盖多数常规指示场景的精度需求，既不会因为段数太少导致指示精度不足，也不会因为段数过多造成驱动电路复杂、成本上升的问题，700nm红筹码的发光波长适配人眼敏感的红光波段，在室内光照环境下有足够的辨识度，同时低亮度下也不会产生刺眼的眩光，适合设备面板的长期状态指示使用。
