带法兰截止阀的工业工艺管路组件

　　这套带手动截止阀的法兰连接管路组件，主要面向化工、轻工、市政水处理等行业的中小管径流体输送工位设计，可直接嵌入常压或低压流体输送管线，承担支路截断、流向调整、检修隔离的核心功能。从实际工程应用来看，这类管路组合常出现在换热机组进出口支路、药剂投加管线、小型工艺装置的旁通回路中，相比焊接式管路，法兰连接的结构能大幅降低后期阀门更换、管路改向的施工难度，无需动用切割焊接设备，仅通过拆装法兰螺栓即可完成局部组件的更替，适配现场频繁调整工艺路径的需求。

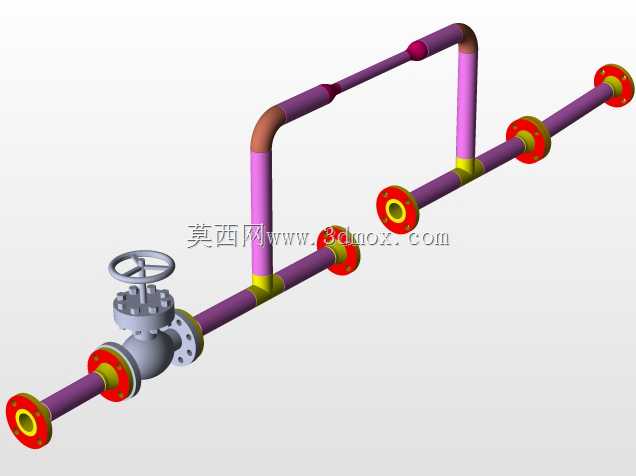

　　结构设计上，整套组件以等径金属管道为主体，搭配90度热压弯头完成管路的空间转向，所有管道接口均采用凸面带颈法兰结构，法兰密封面预留了垫片安装槽，现场安装时只需匹配对应压力等级的非金属垫片，均匀紧固螺栓即可达到可靠密封效果，能有效避免输送水、低粘度油品、中性化工介质时的跑冒滴漏问题。管路上集成的手动截止阀采用明杆结构，手轮操作力矩经过优化，现场操作人员无需借助加力杆即可完成全开全关动作，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中补偿能力，即使管路存在微小的安装错位，也能保证截断状态下的密封可靠性。

　　从安装边界来看，整套管路的三个外接法兰接口分别朝向不同的水平方向，可直接对接同管径的水平来流与去流管线，安装时需注意预留手轮的操作空间，手轮上方至少保留两倍手轮直径的操作净空，方便操作人员完成开关动作与日常阀位检查。管路的弯头转弯处做了圆弧过渡处理，没有直角突变结构，能有效降低流体输送过程中的局部阻力损失，减少介质在弯头处的湍流与冲蚀，延长管路整体的使用寿命。管道与法兰、弯头的连接位置均做了内外焊缝的打磨处理，内壁光滑无凸起，不会在输送含微小固体颗粒的介质时出现积料、堵塞的问题。

　　设计过程中充分考虑了现场安装的公差适配问题，法兰螺栓孔采用跨中布置方式，可兼容现场管线存在的小角度安装偏差，无需对原有管线进行大规模调整即可完成对接。截止阀的安装方向遵循低进高出的原则，阀体上铸有清晰的介质流向箭头，现场安装时可直接对照箭头方向对接管线，避免出现装反导致的阀门启闭力矩过大、密封失效问题。整套组件的支撑点可设置在弯头下方与阀门两侧的管道位置，采用标准管卡固定即可，无需额外设计复杂的支撑结构，能有效降低现场安装的材料成本与施工工时。

　　在日常运维场景中，这套管路组件的截止阀填料压盖预留了调节余量，当出现阀杆位置轻微渗漏时，无需停线拆解阀门，只需均匀紧固压盖螺栓即可补偿填料的磨损量，大幅降低日常运维的工作量。法兰连接的结构也方便后期对阀门进行定期解体检修，更换密封件、阀瓣等易损件，相比全焊接管路的运维成本降低六成以上。管路的空间走向经过优化，在有限的安装空间内完成了流向的两次90度转向，可适配设备旁狭窄的安装空间，无需额外定制特殊角度的弯头，减少现场施工的非标加工量。
