热解固定床反应装置管路系统三维结构

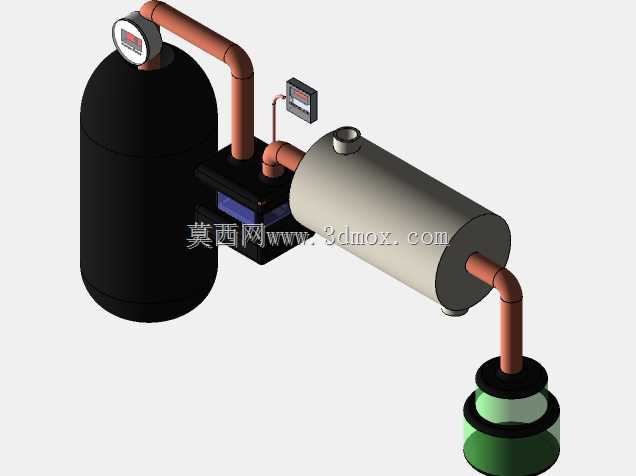

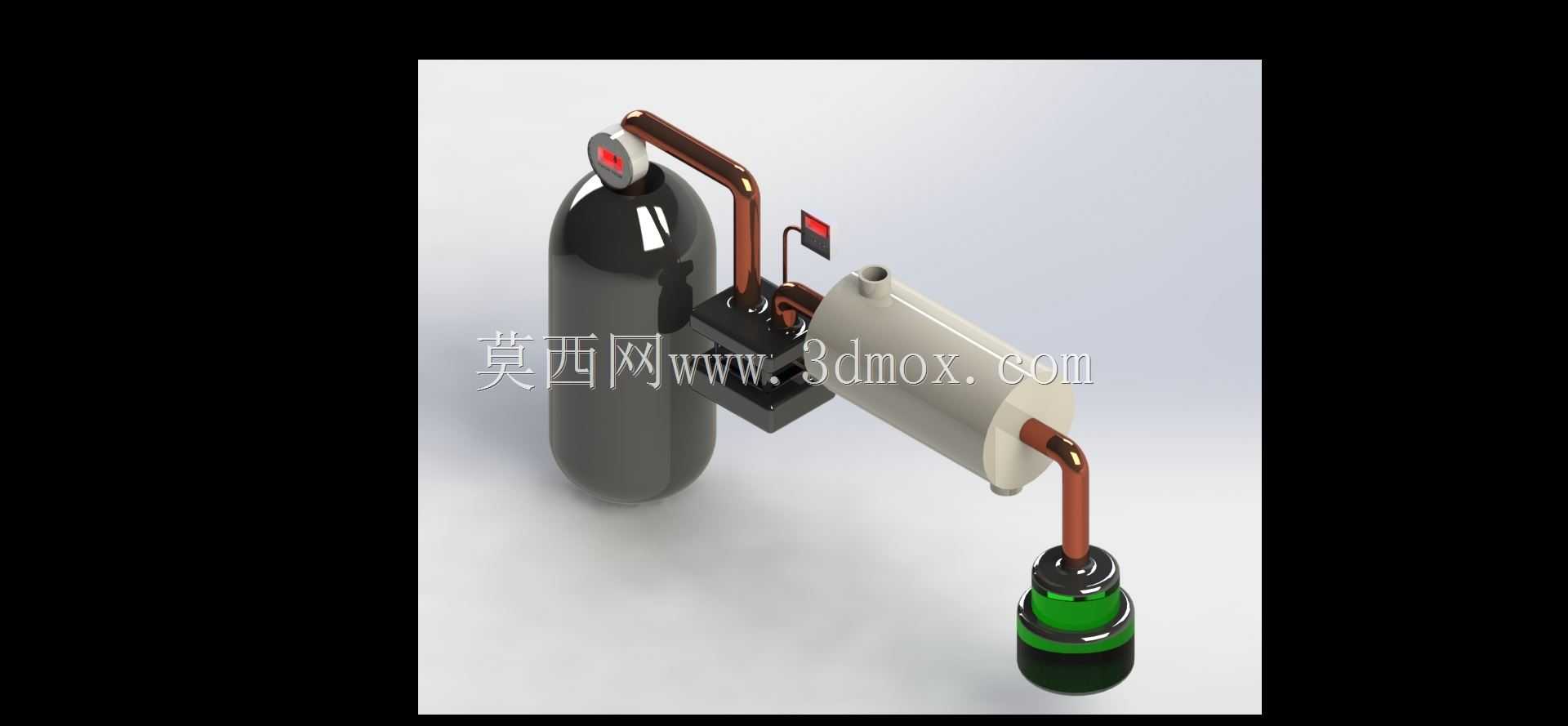

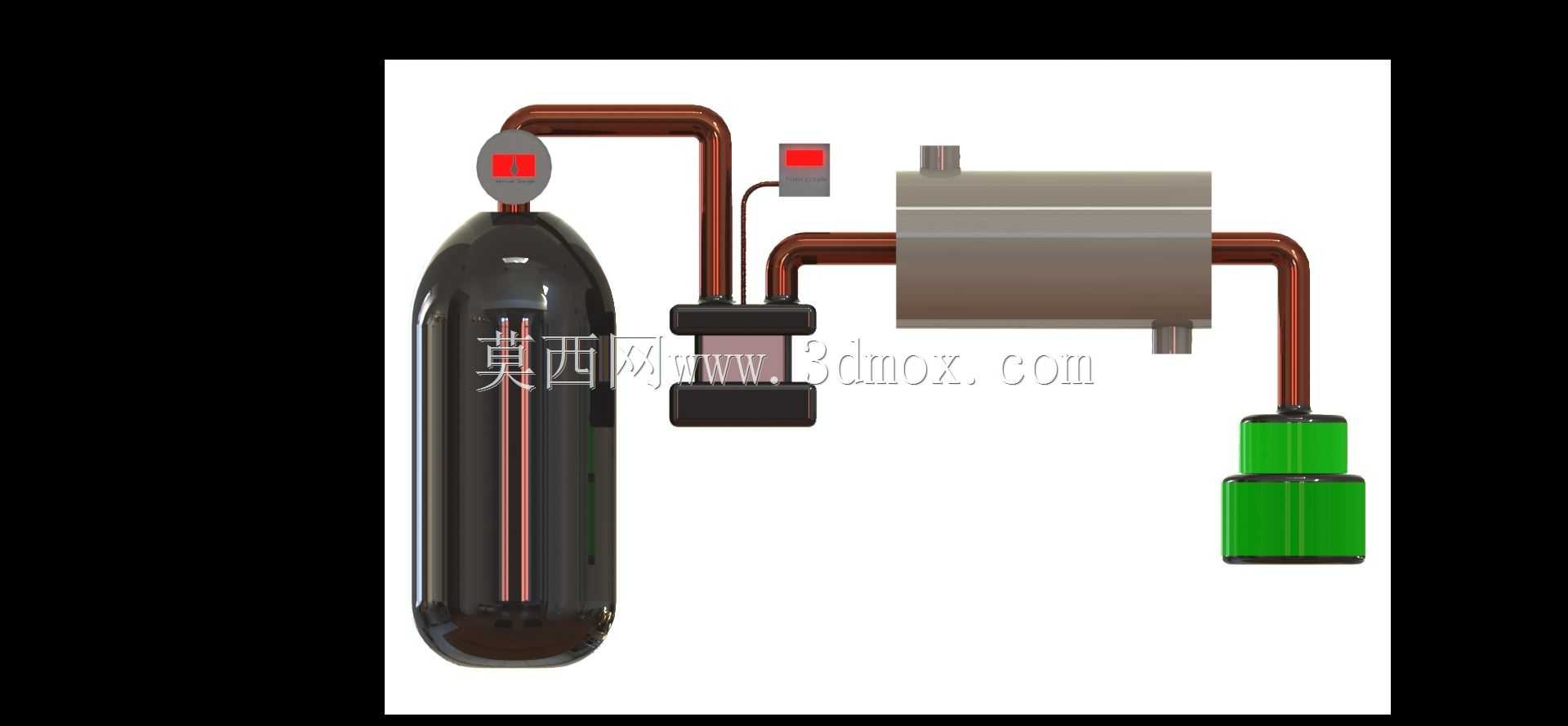

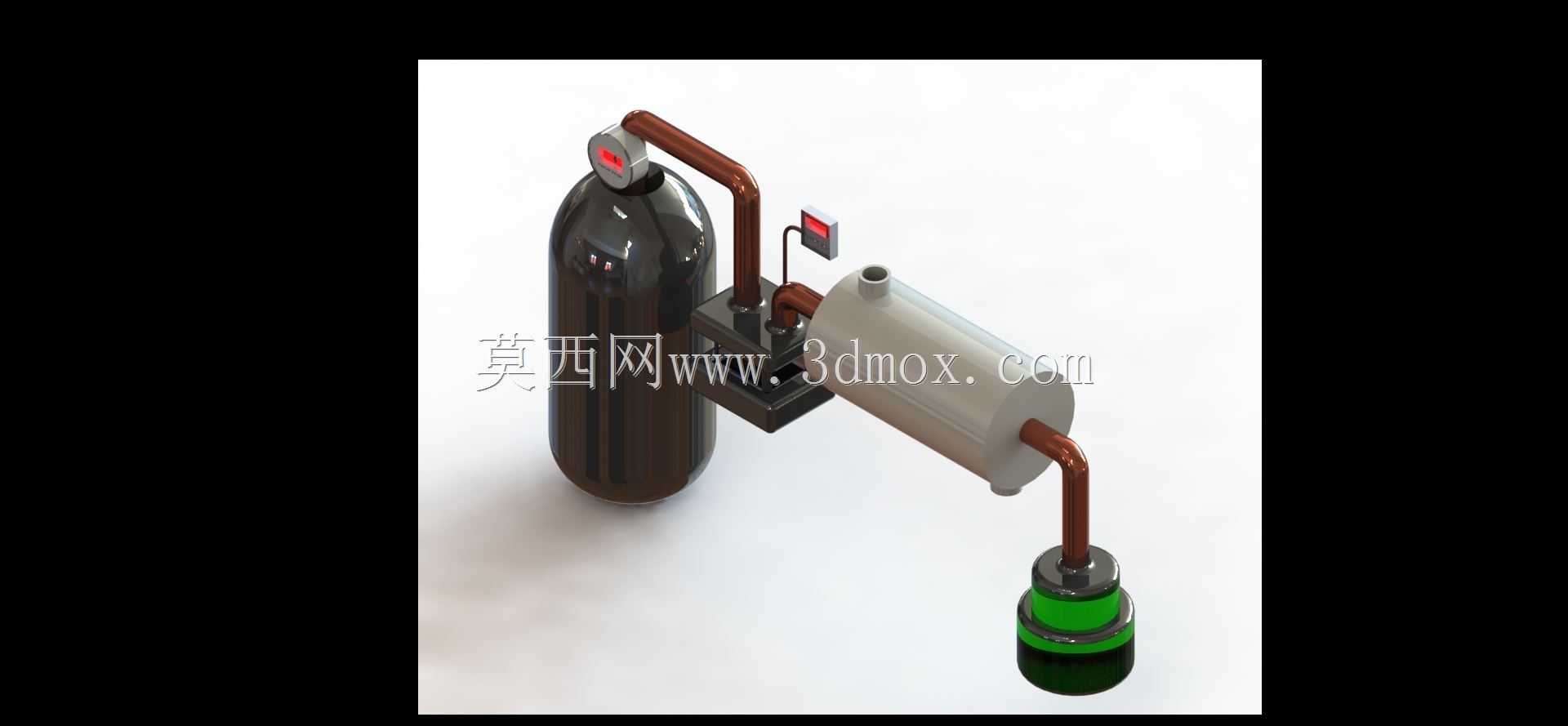

　　这套热解固定床反应装置的三维结构，核心围绕生物质、固体废弃物热解处理的中试级工况搭建，在实验室小试到工业放大的过渡场景中应用较多，日常多用于农林废弃物热解制炭、有机固废低温热解减量、热解气初步净化输送这类工艺环节。整套装置的布局顺着物料流向排布，左侧立式承压罐体是热解反应的核心腔体，设计时优先考虑了固定床层的物料装填空间，罐体下部预留了床层支撑件的安装位，上部的封头位置集成了温度、压力传感取压口，配套的传感元件直接通过短管接入罐体顶部，不用额外在罐体壁面开孔，减少了承压罐体的泄漏点。从罐体顶部引出的气相输送管路采用大曲率弯管设计，避免热解气携带的焦油、炭粉在管路弯头处堆积堵塞，管路走向避开了后续设备的检修操作空间，

　　第一组支路连接的是气液分离组件，这个组件的安装高度比主反应罐体低120mm，依靠重力就能实现初步冷凝下来的重质焦油组分回流，不用额外设置回流泵。分离组件之后的气相管路接入卧式换热腔体，这个腔体的作用是对高温热解气进行间接冷却，把气相中可冷凝的轻质组分分离出来，腔体两端的管程接口做了偏心设计，安装时要保证下侧接口略低于上侧，方便冷凝液排出，腔体侧面预留了测温盲管，可以插入热电阻实时监测换热后气相温度。换热后的气相管路向下连接两级绿色的干式过滤组件，这部分组件采用快装卡箍连接结构，更换内部滤料时不用拆卸整段管路，过滤组件的底部预留了排液口，日常维护时可以排出积存的冷凝液。整套装置的安装边界控制在长1200mm、宽600mm、

　　高1100mm的范围内，所有外接管路的接口都统一布置在装置后侧，方便和外围的进料系统、储气系统、尾气处理系统对接，安装时主反应罐体需要做独立的承重支撑，单台罐体满料重量约85kg，支撑脚的安装孔位预留了15mm的调节余量，可以抵消地面不平带来的安装偏差。设计过程中特意把所有需要日常操作、巡检的阀门、传感显示端都布置在装置正面距操作台面800-1200mm的高度区间，操作人员站在正面就能完成参数读取、阀门调节的操作，不用探身或者绕到设备后侧。管路的管径选择根据热解气的额定流量计算，主输送管路通径15mm，支路传感管路通径6mm，所有管路的连接位置都预留了密封件的安装槽，适配耐温250℃的氟橡胶密封件，满足热解工况的温度要求。

　　考虑到热解过程中设备会出现热胀冷缩，长距离的管路段特意设置了U型弯的热补偿结构，不用额外加装波纹补偿器，降低了设备的制造成本和泄漏风险。传感组件的布线顺着管路支架排布，所有线缆都藏在管路后侧的走线槽内，正面看不到裸露的线缆，既避免了高温管路烫坏线缆，也让整套装置的外观更整洁。
