塑料垃圾热解固定床反应装置结构

　　这套热解固定床装置的三维结构，核心面向小规模废塑料资源化处理场景搭建，适配实验室小试、乡村分散式废塑料处置点位的工艺验证需求，区别于大型工业级连续热解生产线，该装置主打结构紧凑、拆装便捷，可快速完成不同品类废塑料的热解出油试验，也可作为教学演示载体直观展示热解反应全流程。从实际用途来看，装置核心功能是将收集到的混杂废塑料，在隔绝空气的固定床反应腔内完成受热裂解，产出的油气经多级冷凝后分离出可直接供给柴油机使用的热解油，剩余不凝气可引回反应腔外部的加热区作为辅助燃料，整套流程无需额外复杂的尾气处理配套，适配小规模低投入的废塑料处理场景。

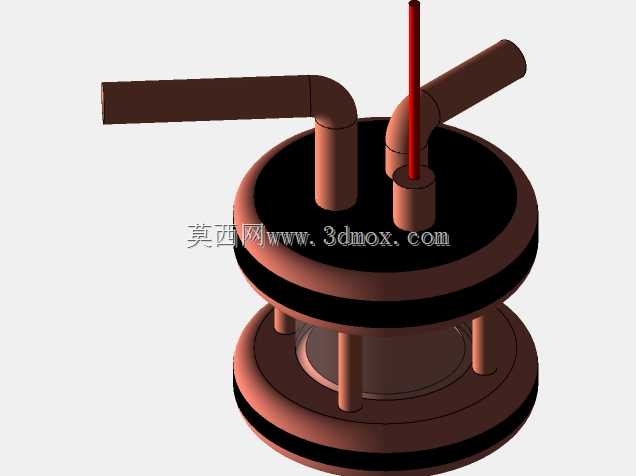

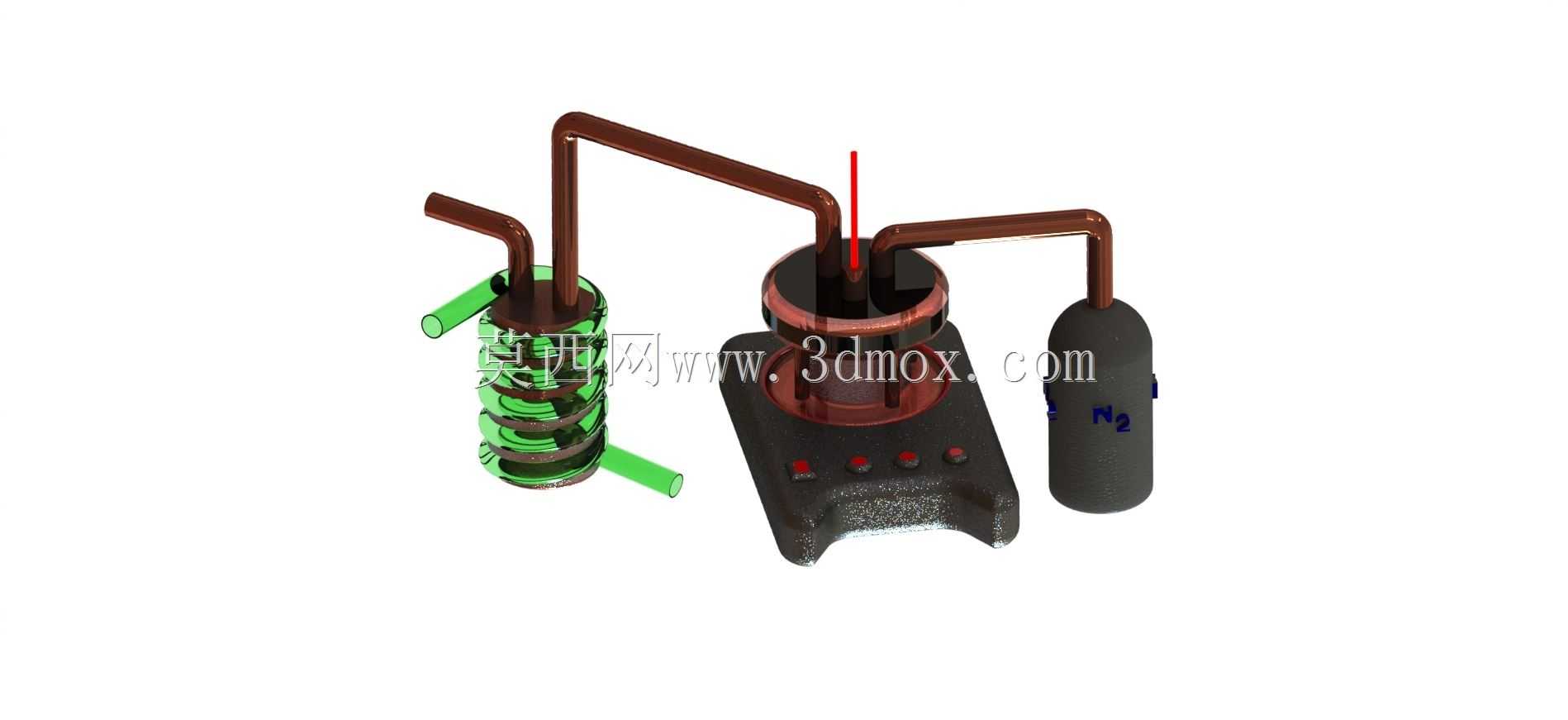

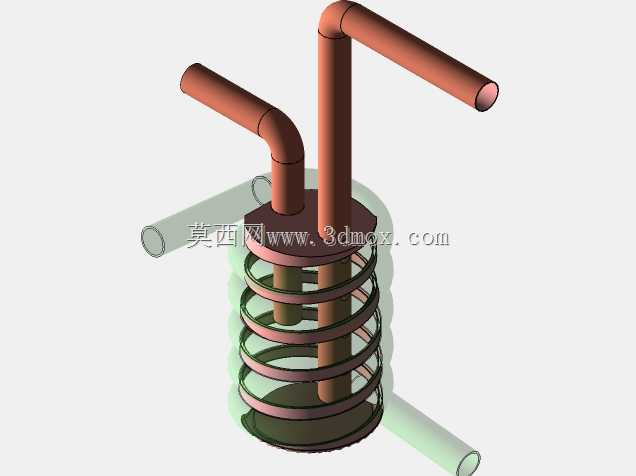

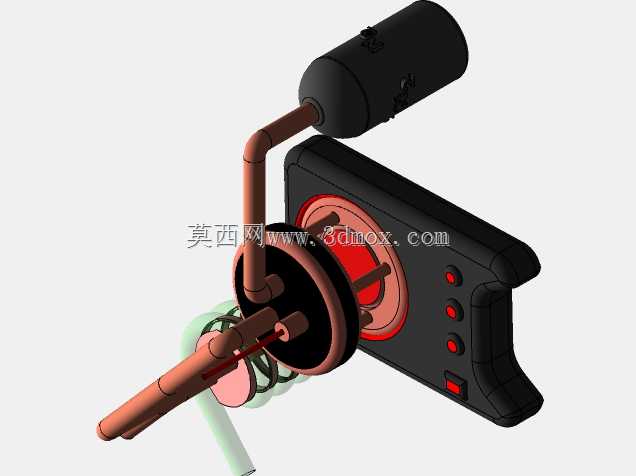

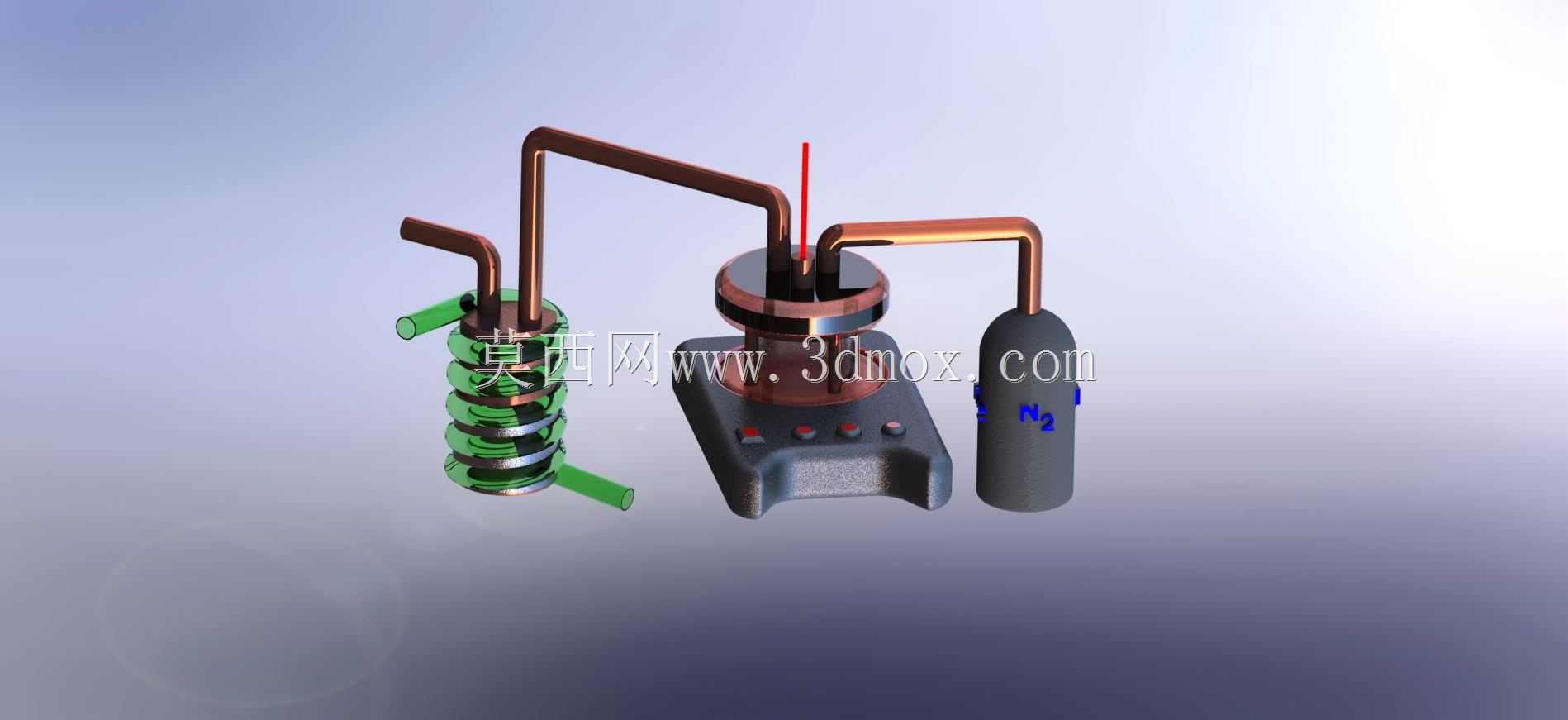

　　结构设计上，整套装置分为三个核心功能段，分别是左侧的列管冷凝段、中部的固定床反应加热段、右侧的产物收集缓冲段。中部反应段采用立式圆柱腔结构，腔体外壁预留加热元件安装位，可适配电加热圈、燃气加热套两种加热方式，腔体顶部设置进料口与温度检测插入口，图中红色杆件即为铠装热电偶的安装位，可直接插入床层内部实时监测反应区实际温度，避免壁温检测带来的误差；反应腔底部设置可拆卸排渣口，热解完成后残留的炭黑残渣可直接从底部排出，无需拆解上部管路。左侧冷凝段采用双层夹套列管结构，内部走热解油气，夹套内通循环冷却水，上下分别设置冷却水进出口与油气进出口，油气从反应腔顶部引出后从冷凝段上部进入，在列管内折返流动与冷却水充分换热，冷凝下来的热解油从冷凝段下部引出至收集容器，未冷凝的轻质油气从冷凝段顶部引出进入右侧缓冲罐。右侧缓冲罐为承压圆柱结构，顶部设置排气口可外接燃气引射管路，将不凝气导回加热区燃烧，罐体下部设置排液口，可收集冷凝段未完全捕集的轻质油分，罐体上预留的标识位可安装压力检测元件，监控整套系统的内部压力，避免超压风险。

　　管路布局上，所有连接管路采用大曲率半径弯头设计，减少油气流动阻力，避免重质组分在管路内凝结堵塞，管路与各功能段的连接采用快装卡箍结构，无需专用工具即可完成拆装，方便试验后清理管路内的积碳。安装边界方面，整套装置采用一体化底座设计，底座为铸铁材质，表面预留四个固定安装孔，可直接固定在实验台或钢制支架上，底座上设置四个控制按钮安装位，可集成加热开关、温度调节、冷却水通断、气路切换的控制功能，无需额外外接独立控制柜；整套装置横向安装尺寸不超过八百毫米，纵向高度不超过六百毫米，占用台面空间小，适配常规实验室操作台的安装尺寸，底座底部预留走线槽，所有加热、检测元件的线路可从底座内部走线，避免外部线路杂乱带来的安全隐患。

　　设计过程中重点考虑了热胀冷缩的补偿问题，反应腔与冷凝段之间的连接管路设置了一段柔性缓冲段，可抵消反应腔高温加热带来的管路伸长量，避免连接处应力过大导致漏气；所有与高温油气接触的部件均采用导热性适中、耐高温腐蚀的材质，冷凝段采用导热性好的材质提升换热效率，反应腔采用耐高温的材质保证长期加热下的结构强度。实际使用时，只需提前接好冷却水管路、加热电源，将预处理后的废塑料从反应腔顶部进料口加入，密封后启动加热程序，待反应腔温度升至设定热解温度后保持恒温，即可持续产出热解油，反应完成后待腔体温度降至安全范围，打开底部排渣口清理残渣即可进行下一轮试验，整套操作流程无需复杂的专业培训，适合非专业操作人员在小型点位使用。
