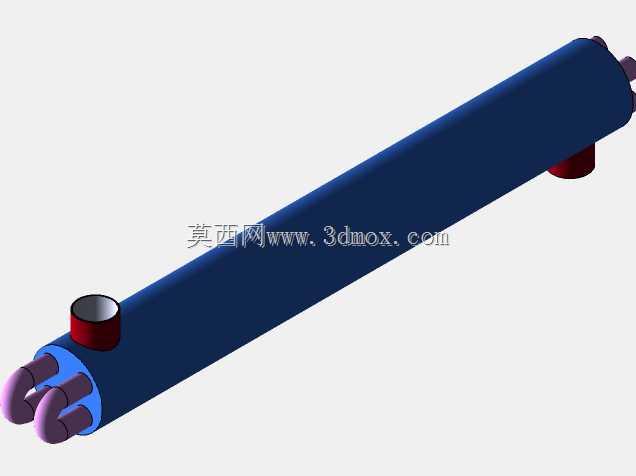

简易管壳式换热设备三维结构模型

　　这款管壳式换热结构，是工业换热场景里应用覆盖面极广的基础传热单元，日常在暖通空调水系统、小型化工流体预热、液压站油温冷却、空压机后处理冷干段都能见到同结构产品的身影，核心作用是在两种存在温差的流体之间构建稳定的热量传递路径，让高温流体释放热量降温、低温流体吸收热量升温，满足工艺流程里的温度控制需求，不需要额外配置复杂的外部辅助构件就能独立完成基础换热工作。

　　从结构设计逻辑来看，这款模型采用的是固定管板式的简化构型，圆柱形承压外壳作为壳程流体的流通腔体，外壳侧壁预留的两个径向接口，分别对应壳程流体的进出通道，安装时可根据现场管路走向选择同侧或异侧接管，适配不同的管路排布空间。端部的管板位置集成了U型换热管束，这种管束设计省去了另一端的浮动管板结构，既减少了密封连接点的数量，降低运行过程中流体串漏的概率，也让整体结构的轴向长度得到有效压缩，适合安装空间局促的紧凑型设备工位。U型管束的弯头端统一布置在同一侧端腔，后期检修清洗时只需要拆卸单侧端盖就能抽出管束完成除垢、检漏作业，不需要拆解两端的管路连接，能大幅缩减现场维护的停机时长。

　　设计过程中优先考虑了壳程流体的流通均匀性，壳程接口的位置避开了管束的正对冲刷区域，减少高速流体长期直冲换热管造成的管壁冲蚀磨损，同时壳体内壁和管束外壁之间预留了均匀的流通间隙，避免出现流体流动死区，减少壳程内的杂质沉积问题。管程的流道通过端腔的分隔结构实现多回程流动，让管程流体在管束内的流动路径长度得到延长，流体在管内保持足够的湍流度，降低管壁处的层流底层厚度，有效提升管壁和流体之间的对流传热效率，避免管程流体短流造成换热效率不达标的问题。

　　从安装边界来看，这款模型的整体外形为规则长圆柱结构，没有外凸的复杂构件，安装时可通过配套的管夹支架直接固定在设备机架或安装基座上，外壳的圆柱面和管夹的接触面贴合度好，固定后不会出现应力集中的问题。两个壳程接口的中心轴线和壳体中心轴线垂直，接管的公称通径和壳体直径按常规换热流量匹配，现场配管时不需要额外做变径处理就能和同规格管路对接。端盖和管板之间采用螺栓紧固连接，密封面为平面结构，适配常规的非金属平垫片就能满足中低压工况的密封要求，安装时螺栓按对角顺序分次紧固，就能保证密封面的压力均匀，避免运行过程中出现渗漏。

　　实际选型应用时，这款结构适合两种流体换热温差不大、壳程流体清洁度较高不易结垢的工况，因为U型管束的管间距相比直管管束略大，壳程的流通阻力更低，输送流体的泵功消耗更小。如果用于冷却液压油这类黏度偏高的流体，可将黏度较高的流体走壳程，利用壳程更大的流通截面降低流动阻力，冷却水走管程，利用管程较高的流速提升换热效率，同时管程走水也方便后期对管内壁的水垢进行清洗，不需要拆解整个设备就能完成通泡除垢作业。建模过程中所有的连接部位都做了贴合实际的工艺处理，比如换热管和管板的连接位置做了胀接贴合的结构示意，端盖的螺栓孔位置和管板的螺栓孔完全同轴，法兰密封面预留了垫片安装的间隙，和实际加工生产的零件结构完全一致，可直接用于结构方案评审、安装干涉校验、教学演示等场景，也能作为同类型换热设备改型设计的基础构型，通过调整壳体长度、换热管数量、接管通径就能快速衍生出不同换热功率的系列化产品结构。
