卧式管壳式换热设备三维结构设计

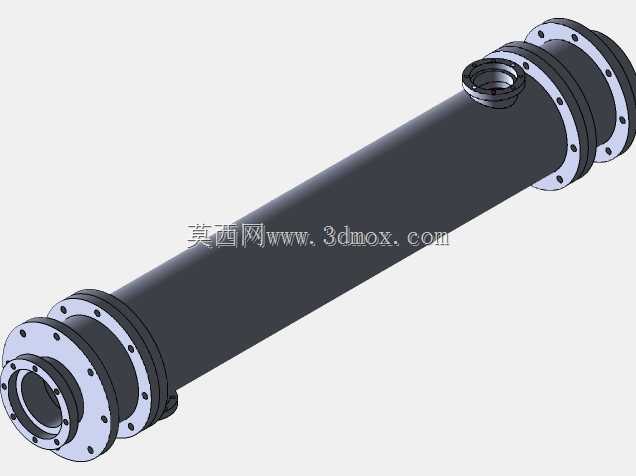

　　在化工、暖通、能源动力、食品加工等多个工业场景中，管壳式换热器是应用覆盖面极广的通用换热设备，这类设备的核心作用是实现两种不同温度流体之间的热量传递，既可以完成工艺介质的加热、冷却、冷凝、蒸发等工序要求，也能在余热回收系统中回收介质携带的废热，提升整体能源利用效率。本次呈现的卧式管壳式换热结构，采用单壳程单管程的基础构型，整体为长筒卧式布局，两端配置带螺栓孔的对接法兰，可直接与工艺管线的配对法兰完成刚性连接，筒身上部设置的径向接管为壳程介质的进出接口，两端法兰中心的大口径通道则对应管程介质的流通路径，这种接口布局适配绝大多数侧进侧出、两端直通的管线排布场景，安装时无需额外配置异形转接管线，能有效降低现场安装的改造成本。

　　从结构设计逻辑来看，该模型的壳体采用等径直筒结构，筒体两端与管板采用焊接连接形式，保证壳程的承压密封性能，两端法兰与管板、端盖的连接采用均匀分布的螺栓紧固结构，密封面可适配不同压力等级的密封垫片，满足不同工况下的密封要求。设计过程中充分考虑了安装边界的适配性，设备整体的重心沿筒体轴线分布，卧式安装时可通过配套的鞍式支座完成固定，两端法兰的螺栓孔采用跨中分布形式，可兼容多数常规工艺管线的法兰孔位标准，避免现场安装时出现孔位错位的问题；筒身上的径向接管位置避开了两端法兰的螺栓操作空间，保证现场紧固螺栓时工具拥有足够的操作空间，不会出现工具与接管干涉的情况。从功能特性层面来说，这种单壳程结构的管壳式换热器，管程流体从一端法兰中心进入，

　　沿换热管内部轴向流动至另一端流出，壳程流体从筒体上部的接管进入壳程腔体，在换热管外的折流间隙间流动，与管内流体通过换热管壁完成热量交换，折流结构的设置可有效提升壳程流体的湍流程度，降低换热边界层的热阻，提升整体换热效率。针对不同的工况需求，该结构可通过调整换热管的材质、管径、排布间距，适配不同腐蚀性、不同温度压力等级的介质工况，比如在水-水换热工况下可采用普通碳钢换热管，在有腐蚀性介质的工况下可更换为不锈钢或铜质换热管，结构本身的壳体、法兰等外部结构无需做大幅改动，具备较强的工况适配性。在三维建模过程中，结构细节的处理充分贴合实际加工与装配要求，法兰上的螺栓孔采用圆周阵列排布，孔位的位置度公差可满足常规法兰的连接标准，筒体与接管、

　　管板的连接位置均预留了焊接坡口的结构尺寸，方便后续加工过程中直接对接焊接工艺要求，端盖与管板之间的密封槽结构也做了对应设计，可根据压力等级选择平面密封或凹凸面密封的结构形式。对于设备选型与结构设计从业者来说，该模型可作为基础构型参考，在其基础上可拓展为多管程、带膨胀节的浮动管板等不同结构形式，适配不同温差、不同压力等级的换热工况；安装尺寸核算时，可直接参考模型的筒体长度、法兰外径、接管伸出长度等参数，提前规划现场的安装空间，预留出设备拆装、检修的操作距离，尤其是两端端盖的拆卸空间，需保证换热管抽芯检修时拥有足够的轴向操作距离，避免后期运维时出现空间不足的问题。在实际工业应用中，这类卧式管壳式换热器常被用于循环水冷却系统、蒸汽加热系统、工艺介质冷凝回收等场景，相比板式换热器，其具备更高的承压能力，可适配更高压力、更高温度的介质工况，同时结构坚固，运维难度低，对介质清洁度的容忍度更高，不易出现流道堵塞的问题，适合长期连续运行的工业生产场景。建模过程中对各部件的装配关系做了完整还原，包括法兰连接的同轴度要求、换热管与管板的连接位置、接管与筒体的垂直角度等，都符合实际工程的装配公差要求，可直接用于结构受力分析、流场模拟的前置模型基础，帮助设计人员快速完成换热设备的方案选型与结构优化。
