做流体粒子观测相关的传感配套结构时,最先要考虑的是观测路径的可视性与流场的平顺性,这个层叠弧形结构就是为粒子成像测速类实验搭建的实体流道载体。从实际使用场景看,这类结构大多配套在微流体观测、颗粒物沉降轨迹验证、气固两相流模拟实验台架上,作为粒子通行的约束通道,既要保证流体在通道内不产生额外的紊流干扰观测结果,也要给高速摄像设备留出无遮挡的拍摄视角。

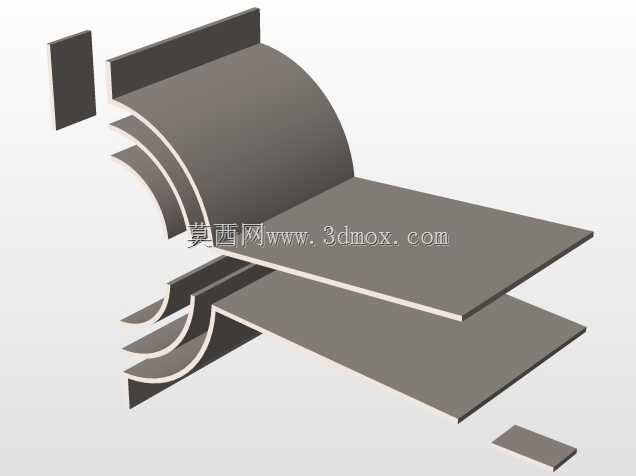

设计上采用了分层薄板叠加弧形过渡的构型,平直段的层板间距保持一致,能让进入流道的粒子先在平直段完成流态稳定,再顺着弧形曲面完成流向转向,避免直角转向带来的边界层分离、粒子碰壁反弹的问题。弧形段的曲率是经过反复校核的,曲率半径取值既不会让离心力过大导致粒子贴壁堆积,也不会因为曲率过小占用过多实验台安装空间。层板之间的边缘做了齐平处理,没有突出的连接结构,就是为了减少流道内的凸起扰流,保证粒子在流道内的运动轨迹只受实验预设的流场参数影响,不会被结构本身的加工误差干扰实验数据。
从安装边界来看,整个结构的平直段预留了足够的法兰对接长度,能直接和实验台的进风/进液管路对接,不需要额外加装转接头,减少管路变径带来的流场扰动。侧边的小块挡板是用来调整流道入口宽度的,可根据不同的实验粒子粒径、流体流速更换不同厚度的挡板,调整流道的通流截面,适配不同的实验工况。结构最下方的小垫块是用来调整整个流道的水平度的,安装时配合水平仪调整垫块高度,能保证平直段流道完全水平,避免重力因素对粒子运动轨迹产生额外影响,尤其是在做微米级粒子的低速运动观测时,哪怕0.1度的倾角都会让粒子轨迹出现明显偏移,这个可调垫块的设计就是为了抵消安装面的平面度误差。
实际使用中,这类结构不需要承受高压,所以层板之间采用粘接加定位销的固定方式就足够,既保证接缝处没有台阶错位,也能避免螺栓连接带来的结构凸起。弧形段的内壁做了抛光处理,表面粗糙度控制在Ra0.8以下,减少壁面阻力对近壁区粒子运动的影响,毕竟近壁区的边界层流态是粒子观测实验里的重点采集区域,壁面粗糙度过高会直接导致边界层内的粒子运动数据失真。整个结构的外形尺寸适配常规的实验台架安装空间,宽度方向没有超出高速相机的常规拍摄视野范围,不需要额外调整相机的安装支架位置,就能完整覆盖从平直段稳流到弧形段转向的全部粒子运动路径,实验时不用反复调整光路就能采集到完整的轨迹数据。
在做传感配套的时候,这个结构的层板之间还可以预留微型压力传感器的安装孔位,在不破坏流道内壁完整性的前提下,实时采集流道内不同位置的压力数据,和粒子轨迹的观测数据做同步比对,验证流场仿真的计算结果。和传统的圆形截面流道比起来,这种矩形截面的层叠结构更适合二维粒子观测,因为矩形截面的景深更容易控制,高速相机拍摄时不会因为圆形管壁的折射导致粒子成像变形,能大幅降低后期图像处理的误差。弧形段的出口位置做了渐扩处理,让流出的流体能平缓过渡到下游的收集装置,不会因为出口截面突变产生回流,干扰弧形段末端的粒子运动状态。
