拉伸试验用异形试样结构三维设计

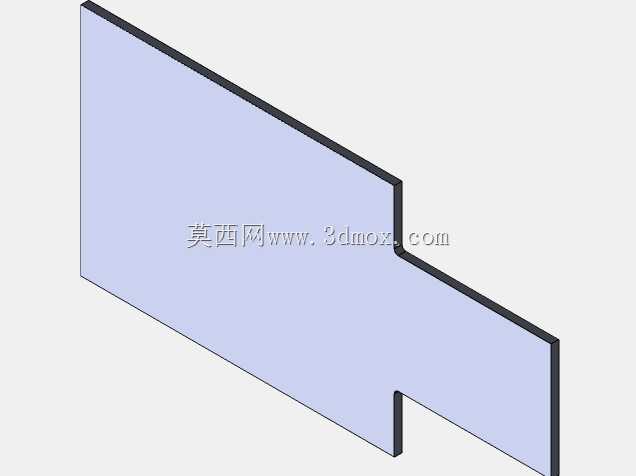

　　在材料力学性能检测环节，拉伸试样的结构合理性直接决定了试验数据的离散度与可复现性，这款针对拉伸试验场景设计的异形试样结构，完全贴合常规静态拉伸试验机的装夹边界，适配多数力学实验室的通用夹具装夹需求。从实际使用场景来看，这类试样主要用于非金属板材、薄型金属带材的拉伸性能验证，区别于标准哑铃试样的对称结构，该异形结构特意在非夹持段设置了阶梯式避让结构，避免试验过程中试样边缘与引伸计的安装支架产生剐蹭，同时能在试样断裂位置形成可控的应力集中区域，减少非标距段断裂的无效试验占比。设计阶段首先考虑的是装夹端的尺寸边界，夹持段厚度与常规楔形夹具的适配槽宽匹配，无需额外加装夹片即可直接装夹，夹持段的边缘做了微小的倒角处理，

　　避免装夹时尖锐棱边划伤夹具咬合面，也能减少试样装夹过程中因应力集中导致的夹持端提前断裂问题。试样的主体测试段采用等截面设计，截面尺寸经过反复校核，确保在常规材料的屈服强度范围内，试验机的力值传感器处于最优测量区间，降低力值采集的相对误差。避让缺口的位置设置在标距段外侧，缺口的圆角半径经过力学仿真验证，不会在缺口位置产生超出标距段的应力集中系数，保证断裂位置始终落在标距范围内。从安装适配性来看，该试样的整体长度控制在常规拉伸试验机的有效行程范围内，装夹后上下夹具的初始间距满足引伸计的安装空间要求，不需要调整试验机的初始限位即可直接开展试验。试样的厚度方向采用均匀等厚设计，适配接触式引伸计的刀口安装要求，

　　不会因为厚度差导致引伸计打滑或者测量数据偏移。在实际试验应用中，这类异形试样尤其适合带涂层的板材性能测试，阶梯结构可以避开涂层边缘的应力影响区，让测试段的材料状态完全一致，获取的抗拉强度、断后伸长率、屈服强度等数据更能反映材料本体的真实性能。设计过程中也充分考虑了试样加工的工艺性，所有的棱边过渡圆角都采用常规铣削或者线切割即可加工，不需要特殊成型刀具，小批量试制时加工成本可控，尺寸一致性容易保证。针对不同量程的试验机，该结构可以通过等比例缩放适配不同的力值测试范围，缩放过程中严格保持各段的尺寸比例，避免比例失调导致的应力分布异常。试样的表面粗糙度要求控制在合理区间，既不会因为表面过于粗糙导致应力集中，

　　也不会因为表面过于光滑导致引伸计刀口打滑，完全满足常规拉伸试验的标准要求。在配套传感器适配方面，该试样的结构预留了应变片的粘贴位置，可同时配合接触式引伸计与应变片采集数据，用于验证引伸计的测量精度，也可开展材料的泊松比测试，拓展了单批次试样的测试维度。不同于标准试样的统一结构，这款异形试样的设计完全围绕实验室实际测试中的痛点展开，解决了薄型板材测试中容易出现的夹持端打滑、断裂位置偏移、引伸计剐蹭等常见问题，在不改变现有试验设备硬件的前提下，有效提升拉伸试验的一次成功率，减少重复试验带来的材料与时间成本浪费。
