带安装法兰侧出引脚微芯片传感结构

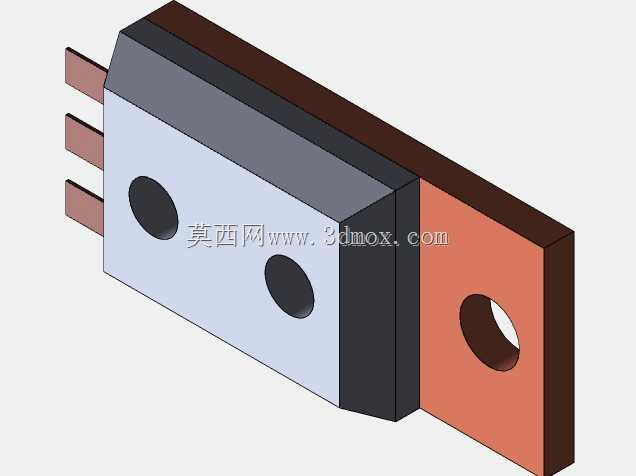

　　在工业测控、消费电子、汽车电子的板级集成场景里，这类带侧出引脚与一体式安装法兰的微芯片传感结构，是实现小空间内信号采集与可靠固定的核心载体，区别于传统直插或贴片式无固定结构的传感芯片，该结构在设计之初就瞄准了需要承受一定振动、存在安装对位要求的应用场景，比如小型工业设备的状态监测节点、车载小型传感模块、智能家电的工况采集单元，这类场景下单纯依靠引脚焊接固定无法满足长期使用的抗振需求，额外增加独立固定件又会占用过多板上空间，提升装配复杂度。从结构设计逻辑来看，主体采用分层叠合的构型，主体功能区为矩形块体，一侧延伸出三个平行等距的扁平引脚，引脚厚度与间距匹配常规PCB板的焊盘开孔规格，可直接完成波峰焊或回流焊的电气连接，

　　无需额外转接结构；与引脚侧相邻的端面延伸出一体式橘红色安装法兰，法兰上开有贯通的圆形安装孔，安装孔的孔径适配M2规格的微型紧固螺丝，可在焊接完成后通过螺丝将整个模块锁紧在PCB预设的安装柱或设备壳体的定位凸台上，分担引脚承受的机械应力，避免振动工况下引脚脱焊、芯片移位的问题。主体功能区的正面同样开有两个对称的圆形沉孔，这两个沉孔并非安装孔，而是芯片内部敏感元件的气压或光信号导通通道，沉孔的深度经过精确计算，既保证外部被测介质能够顺畅接触内部敏感芯体，又能避免外界粉尘、液滴直接冲击芯体造成损坏，沉孔的边缘做了微小的倒角处理，在注塑成型时可减少应力集中，降低长期使用下壳体开裂的风险。从安装边界尺寸来看，

　　整体结构的长宽高比例控制在紧凑区间，引脚伸出主体的长度满足PCB焊接的吃锡要求，不会因为引脚过短造成虚焊，也不会因为引脚过长占用相邻元件的布局空间；安装法兰的突出长度经过核算，保证安装螺丝的锁紧力能够均匀作用在主体结构上，不会因为法兰过短造成锁紧时壳体翘曲，影响内部芯片的对位精度。在实际选型应用中，这类结构的传感模块可直接替代同引脚定义的无固定结构芯片，不需要重新设计PCB的焊盘布局，只需要在PCB对应位置预留安装柱与螺丝过孔即可，大幅降低了现有产品的升级改造成本；在三维建模过程中，该结构的分型面设置在主体分层的结合位置，注塑成型时可实现前后模直接出模，法兰与主体上的孔位均可通过模仁镶针直接成型，不需要后续二次机加工，

　　有效控制了量产的制造成本。结构的边角处均做了微小的圆角处理，除了成型时的脱模需求，也能避免装配过程中尖锐边角划伤操作人员、刮损相邻线材的问题，主体不同分层的材质根据功能需求做了区分，引脚采用导电性能优异的铜基镀锡材质，主体壳体采用耐温的工程塑料材质，安装法兰部分采用强度稍高的增强塑料材质，既满足电气绝缘要求，又能保证安装固定的结构强度，不同材质的结合面采用嵌件注塑工艺成型，结合强度远高于后期粘接的结构，不会在温度循环工况下出现分层脱落的问题。在进行板级布局时，需要注意该结构的安装法兰侧与引脚侧的空间预留，法兰下方不能布置过高的元件，避免安装时与元件产生干涉，引脚的走线需要避开安装孔的正下方，防止螺丝锁紧时压伤走线造成短路；对于有密封需求的应用场景，还可以在安装法兰与安装面之间增加薄型密封垫片，通过螺丝锁紧的压力实现安装面的IP65级密封，满足潮湿、多粉尘工况下的使用要求，不需要额外设计密封罩结构，进一步压缩整体占用空间。
