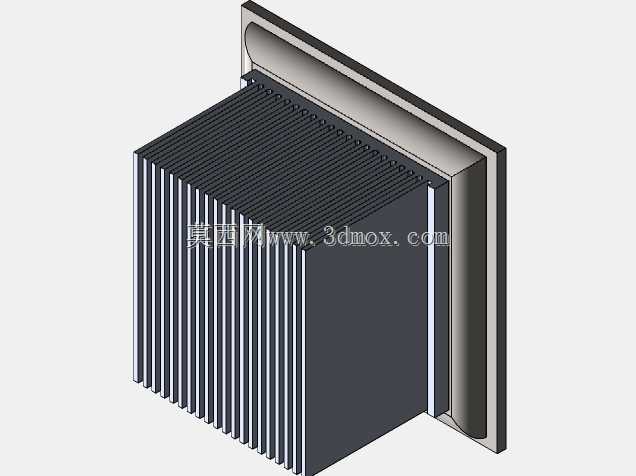

芯片嵌入式鳍片散热结构三维设计

　　在高功率密度电子设备的热管理场景中，嵌入式鳍片散热结构是解决芯片局部热堆积问题的核心部件之一，这类结构常被应用在工业传感模块、嵌入式计算单元、功率驱动板卡等对安装空间有严格限制的设备内部，区别于常规外置散热器，嵌入式鳍片结构需要和芯片封装表面形成紧密的热传导路径，同时要适配设备内部局促的安装边界，避免和周边电容、接插件、走线结构产生干涉。从实际工程应用的角度看，这类鳍片结构的设计首先要匹配芯片的发热功率区间，常规工业级传感芯片的持续发热功率在数瓦到十几瓦区间，鳍片的齿厚、齿间距、整体高度直接决定了散热面积的冗余量，齿间距过窄会导致自然对流条件下空气流通阻力过大，热量无法及时被气流带走，齿厚过大则会压缩有效散热面积的占比，

　　同时增加整体结构重量，给芯片封装带来额外的机械应力。设计过程中首先要确定安装基准面，也就是和芯片表面接触的导热基座平面，这个平面的平面度公差需要控制在合理区间，保证导热介质填充后不会出现局部气隙，避免热阻陡增。鳍片部分采用等截面直齿布局，这种布局的优势是加工工艺成熟，不管是采用铝挤成型还是切削加工，都能稳定控制尺寸精度，同时直齿方向顺着设备内部的自然对流方向排布，能最大化利用烟囱效应带动气流穿过齿间缝隙，带走鳍片表面的蓄积热量。结构侧边的折边定位结构是设计中的关键细节，这个结构不是冗余设计，一方面可以在安装时快速卡入PCB板的预设定位槽，减少装配时的对位调整时间，另一方面可以在设备受到振动冲击时，限制鳍片结构的横向位移，

　　避免长期使用后导热界面材料出现移位、干裂，导致热传导路径失效。从安装边界来看，这类嵌入式鳍片的整体高度需要严格控制，不能超出芯片周边元件的最高高度，否则会导致设备上盖无法正常装配，鳍片的边缘和周边元件的安全间隙需要预留至少1mm以上，避免组装过程中鳍片边缘刮伤元件引脚或者绝缘层。基座部分的厚度设计需要兼顾热扩散能力和结构强度，基座过薄会导致芯片产生的热量无法快速扩散到整个鳍片区域，出现基座正上方鳍片温度过高、边缘鳍片未参与散热的热饱和不均问题，基座过厚则会占用宝贵的垂直安装空间，同时增加不必要的材料成本。在热传导路径的设计上，鳍片和基座采用一体化结构设计，避免装配式结构带来的接触热阻，所有齿根位置都做了微小的圆角过渡，一方面可以减少加工过程中的应力集中，避免鳍片在受到外力碰撞时从根部断裂，另一方面圆角过渡可以减少气流在齿根位置的涡流损耗，让气流更顺畅地流过整个齿面。实际选型应用时，需要根据设备内部的气流方向调整鳍片的安装朝向，如果设备内部有辅助散热的小型轴流风扇，鳍片的齿向需要和风扇出风方向平行，降低风阻的同时提升强制对流的换热效率，如果是无风扇的密闭式设备，鳍片的齿向需要垂直向上，利用热空气自然上升的特性形成自循环对流。这类嵌入式鳍片结构和常规外置散热器的最大区别在于，它不需要额外的固定支架或者卡扣结构，依靠侧边的定位折边和导热粘胶的粘接力即可完成固定，减少了装配零件数量，也避免了固定卡扣对PCB板造成的局部压力，

　　防止PCB板长期受力出现弯曲变形，影响芯片焊接点的可靠性。在结构细节处理上，所有鳍片的顶端边缘都做了微小的倒角处理，避免装配过程中锋利的边缘划伤操作人员或者设备内部的线材，基座和芯片接触的表面不做额外的阳极氧化处理，保证接触平面的导热性能，鳍片的其他表面可以做氧化发黑处理，提升表面的热辐射能力，在自然对流场景下可以额外提升10%左右的散热效率。设计时还需要考虑不同芯片封装尺寸的适配性，基座的接触面积需要略大于芯片的封装表面，保证芯片整个发热面都能和导热基座完全贴合，同时基座不能覆盖芯片周边的焊盘位置，避免焊接组装过程中出现干涉。对于工业场景下应用的传感设备，这类散热结构还需要考虑长期使用后的积灰问题，鳍片的齿间距不能设计得过小，否则长期使用后灰尘堆积在齿间缝隙，会堵塞气流通道，导致散热能力逐年下降，常规工业环境下使用的嵌入式鳍片，齿间距控制在2-3mm区间是比较合理的平衡值，既可以保证足够的散热面积，也能减少积灰对散热性能的影响。
