带侧通接口的工业导流漏斗结构设计

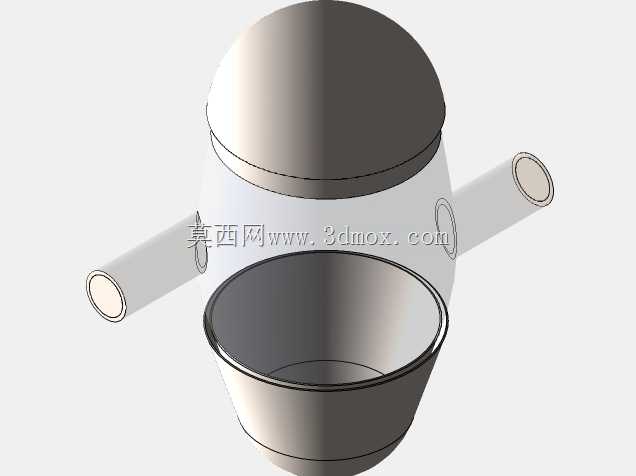

　　在流体输送、粉体投料、实验装置搭建等场景里，这类带侧通接口的漏斗结构，往往承担着比普通敞口漏斗更复杂的介质导流功能。不同于常规直上直下的锥形漏斗，该结构在锥斗上方衔接了半球形封盖段，封盖侧壁对称引出两个水平通管接口，既可以作为旁路进料、排气或者测压接口，也能在多支路管路系统里实现介质的汇流或者分流，避免单一进料口带来的物料冲击、气堵等问题。

　　从实际使用场景来看，这类结构常出现在小型反应装置的进料段、粉体计量设备的中转料仓、实验室流体循环回路的导流节点，也可适配小型传感器配套的采样管路，作为介质暂存与导流的过渡部件。设计时首先要考虑的是锥段的倾角，锥壁斜度需要匹配所输送介质的安息角，针对粉体物料时倾角要大于物料安息角3-5度，保证物料能靠自重顺利滑落，不会在锥壁积料；针对流体介质时则要兼顾流道顺滑度，避免直角拐角造成的流阻增大、介质残留。

　　半球形上盖的设计并非单纯的造型选择，相较于平盖结构，半球形封头能承受更高的内部压力，当管路内存在微正压或者负压工况时，半球结构的应力分布更均匀，不需要额外增加加强筋就能满足强度要求，同时弧形内壁不会出现物料堆积的死角，清理维护时更方便。侧壁引出的两个水平接口，轴线保持共线且与漏斗中心轴线垂直相交，接口端部做了标准的平接端面，既可以通过卡箍、法兰对接外部管路，也可以焊接连接，接口内径与锥段上部的通径做了顺滑过渡，避免接口处出现台阶造成物料卡滞或者流道突变。

　　下部的锥形出料口做了直边段设计，直边段的作用是方便对接下游的管路或者设备接口，安装时可以直接插入下游管道内，或者通过快装接头锁紧，直边段的长度预留了足够的密封安装空间，不需要额外增加过渡接环就能完成密封连接。整体结构的壁厚保持均匀一致，在转角位置做了圆角过渡，既避免了应力集中，也适配注塑、钣金焊接、机加工等多种加工工艺，不管是用塑料材质做实验耗材，还是用不锈钢材质做工业耐腐蚀部件，都能直接基于该结构调整壁厚参数完成生产适配。

　　安装边界上，该漏斗的水平侧接口可以作为安装定位的基准面，安装时两个侧接口可以搭在配套的支架卡槽内，不需要额外制作抱箍固定结构，半球形上盖的顶部为封闭结构，也可以根据实际使用需求在顶部开孔加装进料口、压力表或者排气阀，拓展性较强。锥段的出料口中心与上部半球段的中心保持同轴，安装时可以保证出料方向垂直向下，避免物料偏流造成的下游设备进料不均。在流道设计上，从侧接口进入的介质会顺着半球内壁滑落到锥段，不会直接冲击锥底，减少了物料对壁面的冲刷磨损，也能降低粉体物料投料时产生的粉尘飞扬问题；如果从上部敞口（可按需开盖）投料，侧接口可以作为排气通道，快速排出斗内的空气，避免气阻造成的下料不畅。

　　针对不同的使用工况，该结构的尺寸可以按比例缩放，侧接口的通径可以根据管路流量需求调整，锥段的长度也可以根据安装空间的高度限制做适配，只要保证锥段倾角、接口过渡圆角、同轴度这几个核心参数不变，就能保证结构的使用性能。在三维建模过程中，该结构优先采用旋转特征生成主体锥段与半球段，再通过拉伸切除生成侧接口的流道，最后对所有转角做圆角处理，建模逻辑清晰，参数化调整方便，结构工程师可以直接在此基础上修改尺寸参数，快速适配不同项目的设计需求，不需要从零开始绘制基础结构，能节省不少方案设计阶段的建模时间。
