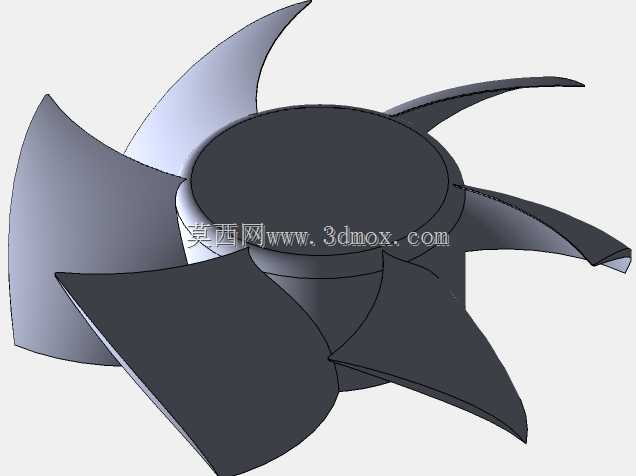

日常接触的台式机CPU风冷、机箱排风、显卡散热模块里,这类轴流螺旋桨是核心风冷动力部件,区别于工业大直径轴流扇,PC场景下的螺旋桨对安装边界、动平衡、气动效率的约束更细碎,很多新手建模时容易只照着外观扫掠叶片,忽略实际装机后的干涉与性能偏差。做这个结构的时候,首先要卡准安装边界,常规120mm规格PC风扇的螺旋桨,外圆直径要控制在115mm以内,和外框的径向间隙留1.5-2mm,避免高速转动时叶尖蹭到塑料外框,中心轮毂的直径要匹配电机转子的安装位,常规20mm直径的直流无刷电机,轮毂内孔要做对应的定位卡槽,不能光做光孔,不然装配后转动时会出现偏心抖动。叶片的设计思路不是单纯做曲面扭曲,要结合PC散热的实际工况:
这类扇叶的工作转速区间多在1000-2500rpm,需要在低转速下提供足够的静压,克服散热鳍片的风阻,所以叶片的安装角从叶根到叶尖是渐变的,叶根处安装角偏大,保证轮毂附近的气流不会出现紊流反流,叶尖处安装角收小,降低叶尖涡的能量损耗,七叶的布局是平衡风量与噪音的选择,相比五叶结构,相同转速下七叶的气流切割更均匀,气动噪音的峰值会更低,适合机箱这种对噪音敏感的使用场景。实际应用里,这类螺旋桨不只用在PC散热,部分小功率电子设备的风冷模块、小型机柜的排风位也会用到同结构的叶轮,只是安装尺寸会根据设备空间调整。建模时要注意叶片的厚度分布,叶根处厚度要做到1.2-1.5mm,保证和轮毂连接的结构强度,毕竟长期高速转动下,
叶根是应力集中的位置,如果厚度太薄,注塑成型后容易出现缩痕,长期使用也可能出现叶片断裂的问题,叶尖处厚度收薄到0.5-0.7mm,减轻叶片整体重量的同时,也能降低转动惯量,让风扇的启停响应更快。轮毂部分不能做实心结构,要做内部的减重腔,同时预留电机引线的走线空间,轮毂端面要做动平衡的去重槽位,方便量产时做动平衡校正,毕竟叶轮的动平衡等级要达到G2.5以上,才能保证高转速下不会出现明显的振动,避免振动传递到机箱结构产生共振噪音。还要考虑安装的轴向尺寸,螺旋桨的轴向总厚度要控制在25mm以内,和风扇外框的轴向间隙留够,不能和后方的电机定子、前方的防护网产生干涉,叶片的前缘要做小圆角过渡,后缘可以做轻微的锯齿结构?不对,
常规PC扇叶的后缘多是平滑过渡,锯齿结构是针对特定静音需求的改型,基础款的螺旋桨还是以平滑曲面为主,保证气流的顺畅排出。另外,叶片的曲面曲率要反复调整,避免出现气流分离的情况,很多新手做的扇叶看着外形相似,实际打印或者注塑出来后,风量比同规格市售产品低30%以上,就是因为曲面的扭角分布不对,叶道内的气流出现了分离,形成了涡流区,白白损耗了电机的功率。实际选型时,这类螺旋桨的材质多是PBT或者ABS塑料,建模时还要考虑注塑的拔模角度,叶片表面的拔模斜度要做到1度以上,方便开模时顺利脱模,不会拉伤叶片表面。还要注意,螺旋桨的中心安装位要做防呆结构,对应电机轴的D型切面,避免用户安装时装反方向,导致气流反向,起不到散热作用。从结构设计的角度看,这类小尺寸轴流螺旋桨的设计难点不在于曲面造型有多复杂,而在于在严格的尺寸边界内,平衡风量、静压、噪音、结构强度、注塑工艺性这几个互相制约的因素,比如要大风量就要加大叶片安装角,但安装角过大又会导致电机负载升高,转速上不去,还会增大噪音;要做薄叶片减轻重量,又要兼顾结构强度和注塑成型的良品率,这些细节都是建模时需要反复权衡的,不是把叶片扫掠出来就算完成设计。
