冷热水混流三通管道结构设计

　　在民用供水、小型换热回路、卫浴供水系统这类需要实现冷热水即时混合的场景里，这类三通式混流结构是非常基础的管路连接件，区别于普通等径三通仅做流体分流合流的功能，这个结构在交汇区域做了专门的型面过渡设计，目的是让两个不同温度的来流在交汇段减少对冲紊流，降低管路振动与流阻损失。

　　从实际使用场景来看，这类结构常应用在淋浴供水支路、小型恒温供水单元、实验室温控水路等场景，不需要额外加装静态混合元件，仅通过交汇段的型面引导就能实现初步的冷热流掺混，相比普通直三通，冷热水进入交汇腔后不会直接垂直对冲，而是顺着交汇区的圆弧过渡面逐步融合，能减少出口段的温度分层现象，避免出水端出现忽冷忽热的问题。

　　设计思路上，首先要明确三个接口的通径匹配逻辑，横向贯通的两个接口作为主流道，分别接入冷水与热水来管，垂直向上的接口作为混合水出口，三个接口的端面都做了平口设计，适配常规的卡套、粘接或者焊接连接方式，安装边界上需要预留的操作空间和普通等径三通一致，不需要额外扩大安装间距，能直接替换原有管路中的同通径三通件，不需要改动周边管路布局。

　　结构细节上，交汇区域的内壁没有做直角转折，而是采用了大圆弧过渡，一方面是降低流体在拐角处的局部阻力，减少泵送能耗，另一方面也能避免直角区域长期使用后出现的杂质沉积、结垢问题，延长管路配件的使用寿命。管壁厚度按照常规低压供水场景的承压要求设计，能满足日常民用供水、小型闭式水循环系统的工作压力需求，不需要额外做加强筋结构，整体外形简洁，加工时无论是采用注塑成型还是金属切削、焊接工艺，都能比较方便地实现量产。

　　从流体特性角度考虑，这个结构的设计没有追求完全均匀的即时混合，而是给出了最基础的混流引导结构，实际使用时如果需要更高的混合均匀度，可以在出口段后续加装静态混合芯，这个三通结构本身作为前置混流单元，已经能大幅降低后续混合段的长度要求，缩小整个管路单元的安装尺寸。在做管路布局时，要注意冷热水的接入方向，尽量让两个横向接口的来流方向顺着交汇圆弧的切向进入，能进一步提升混流效果，减少流阻。

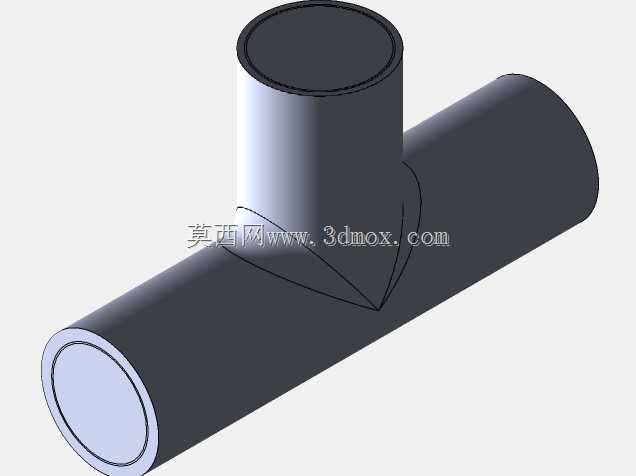

　　另外这个结构的外部轮廓没有多余的凸起，外表面的相贯线位置做了圆弧过渡处理，安装时不会和周边的管路固定件、墙面装饰层产生干涉，对于暗装管路场景，这个外形也能减少预埋时的混凝土填充空隙，降低预埋管路的渗漏风险。做三维建模时，相贯线的处理是重点，既要保证内壁过渡顺滑，也要保证外壁的壁厚均匀，避免出现局部壁厚过薄导致的承压不足，或者局部壁厚过厚导致的成型缩痕问题，这个模型里的相贯区域处理就比较合理，三个方向的管壁厚度保持一致，交汇区域没有出现壁厚突变的情况，不管是用于3D打印打样验证，还是用于开模量产，都具备可制造性。

　　在设备选型匹配时，只需要确认三个接口的通径和现场管路通径一致，就可以直接替换使用，不需要额外做变径转接，能减少管路的接头数量，降低整个水路的渗漏点。对于小型温控设备的内部管路设计，这种集成式的混流三通能减少管路装配工序，相比用多个接头拼接的混流结构，集成式结构的可靠性更高，占用的内部空间更小，有利于设备的小型化设计。
