重型设备承托方管焊接机架结构

　　在重型生产加工车间的设备布局环节，这类方管焊接成型的框架结构是承载大吨位生产设备的核心基础构件，区别于轻型铝型材拼装机架，它的整体刚性更适配冲压、裁切、重型组装类设备的安装需求，能抵消设备运行过程中产生的持续振动与交变载荷，避免设备基座长期受力出现形变偏移。从实际应用场景来看，这类机架常作为重型加工工位的下部承托结构，上方可铺设钢板作为操作台面，也可直接固定大型设备的主机本体，在五金加工、汽配生产、重型装配车间的工位搭建中使用率极高，部分物流仓储环节的重型货物暂存台架也会采用同结构设计，只是会根据承重等级调整管材壁厚与横撑排布密度。

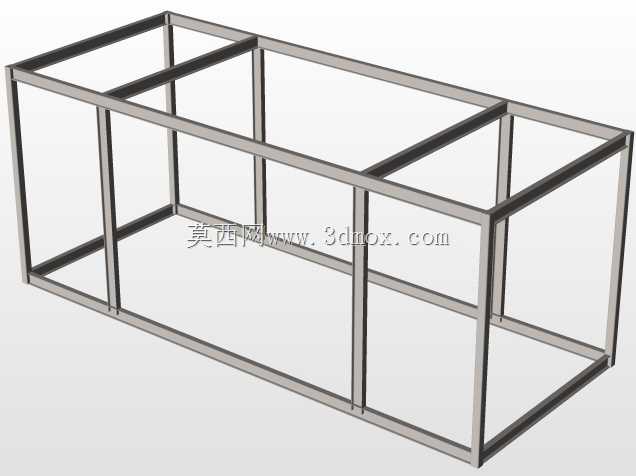

　　设计这类框架结构时，首先要核算上部承载设备的总重量与动载荷系数，常规承载5吨以内的设备，主框架选用40403mm的方管即可满足刚性需求，若承载设备存在往复冲击动作，比如冲床、重型压合设备，就需要将主立管壁厚提升至4mm以上，同时在框架底部增加横向斜撑抵消侧向扭力。本次呈现的框架结构采用三仓分隔的排布方式，中间两道竖向横撑将整体长框分为三个独立区间，这种设计一方面是缩短单根横管的悬空跨度，避免长管在承重时出现中部下挠，另一方面三个分隔区间可分别布置设备的电气控制仓、液压动力单元、废料收集结构，让设备下部空间得到充分利用，不会出现整根长管跨度过大导致的刚性不足问题。

　　从结构细节来看，框架的所有连接节点均采用满焊工艺处理，而非点焊固定，这是因为重型设备运行时的持续振动会让点焊位置出现应力集中，长期使用后容易开焊断裂，满焊后还要对焊疤位置打磨平整，做防锈喷塑处理，避免车间内的切削液、油污腐蚀焊口。框架的底部四个角位预留了设备调平地脚的安装孔，安装时可通过调节地脚螺栓调整整体框架的水平度，抵消车间地面的平整度误差，避免设备安装后出现倾斜，影响加工精度。框架的整体外形尺寸可根据上部设备的安装底座尺寸灵活调整，常规适配2米级长度的重型设备时，框架整体长度控制在2.2米左右，宽度控制在0.8米，高度控制在0.6米，这个高度既符合操作人员站立操作的人机工程学要求，也预留了足够的下部空间布置管线与检修通道。

　　安装边界方面，这类焊接机架就位前需要确认地面的承重能力，若车间地面是普通水泥地面，需要在框架四个地脚位置垫上20mm厚的钢板分散压强，避免长期承重后地面出现沉降，导致框架倾斜。框架与上部设备的连接采用螺栓固定，连接孔位需要在框架焊接完成后整体铣平上端面再进行钻孔，避免焊接变形导致孔位偏移，安装时要在设备与框架的连接面之间加装橡胶减震垫，进一步降低设备运行振动向地面传递的幅度。另外框架的横撑排布并非均匀分布，而是根据上部设备的重心位置调整，重心集中的区域横撑间距更小，比如设备的电机、重型主轴对应的下部位置，会额外增加一道横撑强化局部承重能力，非承重区域的横撑间距可适当放大，在保证整体刚性的前提下控制整体重量，减少材料浪费。

　　在实际建模过程中，这类方管框架的建模需要注意管材的切口处理，横竖管连接位置要做相贯线切口，保证管材拼接时贴合紧密，避免出现虚接，焊接预留的焊脚尺寸要在建模时提前预留，不要直接将管材做直角对接，否则实际生产时会出现焊口缝隙过大的问题。另外框架的所有棱边都要做倒钝处理，避免安装调试时划伤操作人员，外露的管口位置要焊接封板封堵，避免车间内的杂物、铁屑进入管内，长期堆积后增加框架自重，也避免内部锈蚀影响结构强度。
