车用SCR系统机械喷射压力储液罐结构

　　做商用车后处理系统结构匹配的时候，这类带机械喷射功能的SCR压力储液单元，是整套尾气减排系统里的核心承压储液部件，很多刚接触后处理建模的工程师容易把它和普通尿素罐搞混，实际上二者的功能边界、承压要求、安装逻辑完全不同。普通常压尿素罐只负责储存尿素溶液，工作压力基本和大气压持平，而这类压力储液罐是直接对接机械喷射回路，需要维持稳定的喷射背压，罐体本身要长期承受0.4-0.8MPa的工作内压，爆破压力要求不低于3.5MPa，建模的时候壁厚取值不能照搬常压容器的经验值，要结合罐体材质的屈服强度做应力校核，避免出现承压不足的变形风险。

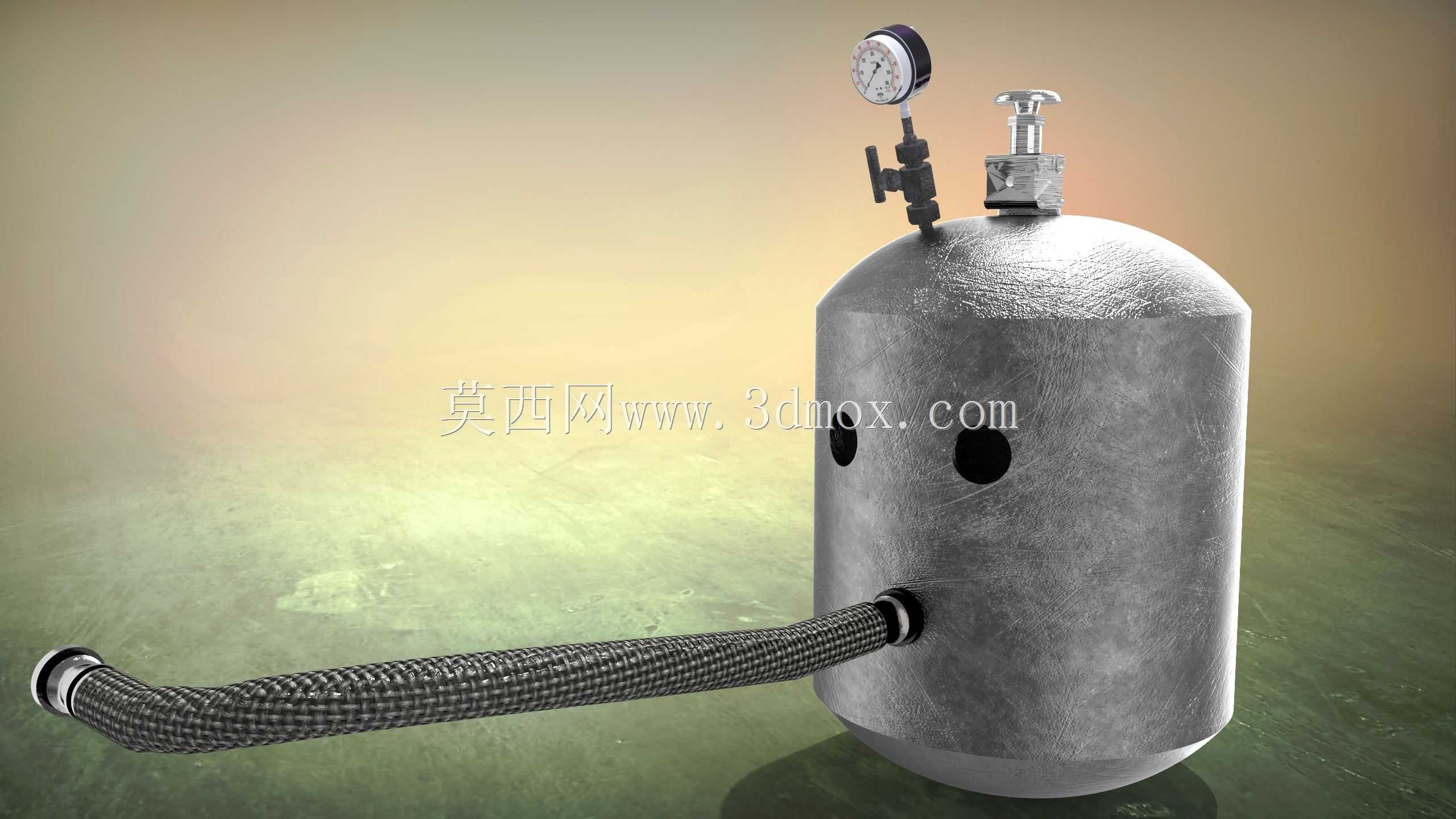

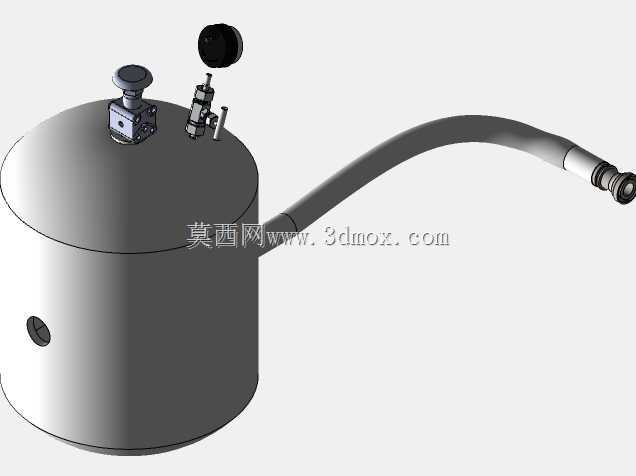

　　从实际装车场景来看，这类压力储液罐一般布置在商用车车架纵梁的外侧安装位，和SCR催化消声器、尿素喷射泵的距离控制在1.2米以内，过长的管路会导致压力损耗过大，直接影响机械喷射的雾化效果。罐体采用立式椭圆封头结构，相比平底结构，椭圆封头的应力分布更均匀，承压时的应力集中系数比平封头低60%以上，不需要额外在封头位置加焊加强筋就能满足强度要求，同时立式布置的方式可以让罐内的尿素溶液杂质自然沉积在罐体底部，避免杂质被吸入喷射管路造成喷嘴堵塞。罐体侧面预留的三个接口，最下方的是出液接口，直接对接编织增强耐压软管，软管采用钢丝编织层加耐尿素腐蚀的内层橡胶结构，最小弯曲半径不小于管路直径的6倍，建模的时候要注意管路的走向避让，不能和车架上的线束、制动管路产生运动干涉，尤其是车辆在颠簸工况下车架会产生扭转变形，管路两端要预留10-15mm的伸缩余量，避免硬拉造成接口渗漏。

　　罐体顶部的接口分别对应压力表安装位、加注阀安装位、安全泄压阀安装位，压力表采用径向安装结构，量程选0-1.6MPa的耐震型，表盘朝向要正对车辆维保操作的一侧，方便日常检查时直接读取罐内压力数值，不需要额外俯身或者借助反光镜观察。加注阀采用带锁止结构的手动截止阀，加注完成后可以手动锁止，避免车辆行驶过程中阀瓣受压力冲击出现意外开启。安全泄压阀的开启压力设定为0.9MPa，当罐内压力超过设定值时会自动泄压，防止罐体超压破裂，建模的时候要注意泄压阀的排放口方向不能朝向电气元件、橡胶管路或者人员操作的位置，要朝向车架外侧的空旷区域，避免泄压时喷出的高压尿素溶液造成部件腐蚀或者人员灼伤。

　　设计这类罐体的时候，首先要确定容积参数，匹配不同功率段的发动机，容积一般在15-30L区间，以20L容积的罐体为例，罐体直筒段的直径控制在280mm，直筒段高度300mm，上下椭圆封头的深度为70mm，整体总高度控制在440mm左右，这个尺寸可以适配绝大多数轻卡、中卡的车架安装空间，安装支脚采用3mm厚的冷轧钢板折弯成型，支脚和罐体之间采用满焊连接，焊后要做渗透探伤，避免焊接缺陷导致的渗漏，支脚上的安装长孔尺寸为14*20mm，可以适配M12的安装螺栓，长孔的设计可以抵消车架制造的公差，降低现场安装的对位难度。

　　很多新手建模的时候容易忽略罐体内部的防浪结构，实际上车辆在加减速、转弯工况下，罐内的尿素溶液会产生剧烈的晃动，不仅会导致压力表的数值波动过大，还会让喷射管路出现气液混合的情况，直接影响喷射精度，所以罐体内部要在直筒段焊接2块带通孔的防浪板，防浪板的通孔直径为20mm，开孔率控制在30%左右，既可以减缓液体晃动的冲击力，又不会阻碍溶液在罐内的正常流动。另外罐体的外表面要做喷塑处理，耐盐雾时间不低于720小时，因为车架位置的工作环境恶劣，会接触到雨水、融雪剂、路面扬尘，没有足够的表面防护很容易出现罐体锈蚀的问题，影响使用寿命。

　　从功能逻辑上来说，这套机械喷射的压力储液单元不需要依赖电子压力传感器的信号反馈，完全依靠机械结构维持喷射压力，相比电控式的压力单元，结构更简单，故障率更低，在排放标准要求相对宽松的非道路移动机械、老旧商用车改造场景下应用非常广泛，建模的时候要把各个部件的装配间隙留足，比如压力表和加注阀之间的操作间隙要大于30mm，方便日常维保的时候用扳手拆装部件，不会出现工具卡滞的问题。管路接口的密封形式采用O型圈加端面密封的结构，相比螺纹密封，端面密封的可靠性更高，反复拆装也不容易出现渗漏问题，O型圈的材质要选用耐尿素腐蚀的氟橡胶材质，不能用普通丁腈橡胶，否则长期接触尿素溶液会出现溶胀变形，失去密封效果。
