浅型带加强筋热成型塑料托盘结构设计

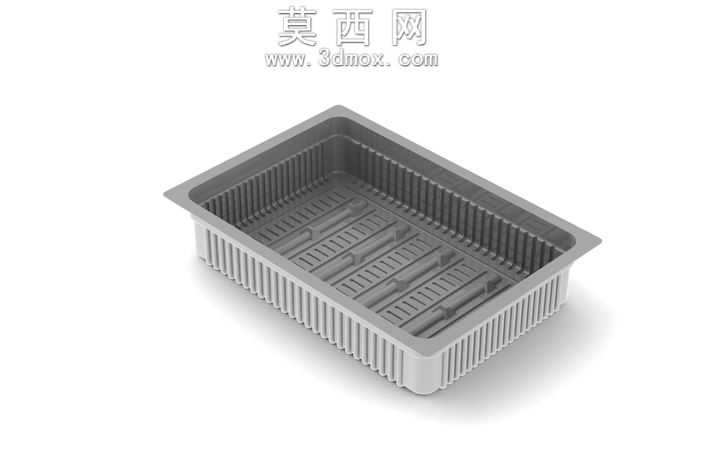

本作品为浅型敞口式热成型塑料托盘三维模型，采用SolidWorks2013完成全参数化建模，整体为带外翻边的长方形敞口槽型结构，建模过程严格遵循热成型吸塑工艺的成型特性，所有转角位置均设置适配工艺要求的大圆弧过渡，避免出现尖锐直角导致的成型应力集中、壁厚不均问题，同时保障脱模过程顺畅无卡滞。模型主体壁厚均匀一致，完全匹配热成型工艺的材料拉伸成型规律，侧壁区域设计有连续竖向排布的加强筋结构，从外翻边底部一直延伸至托盘底面，既能够提升侧壁的抗弯折、抗挤压能力，避免托盘堆叠、盛装物品时出现侧壁外鼓变形的问题，同时竖向筋条也可作为内部物品的分隔定位参考，规整内部盛放空间。托盘底面设计有多条平行排布的横向凸起加强筋，筋条高度与侧壁底部的支撑结构齐平，既能够大幅提升底面的承重能力，避免盛放较重物品时出现底面下凹变形，同时凸起的筋条可以减少底面与放置平面的接触面积，降低摩擦剐蹭对托盘底面的磨损，也方便叉车、手动液压搬运车的货叉插入完成转运作业。托盘顶部的外翻边采用加宽圆弧设计，边缘做圆滑收边处理，既能够提升托盘整体的边缘结构强度，避免边缘受撞击出现开裂，也方便操作人员抓取搬运，同时外翻边的结构可实现多个托盘的空箱堆叠嵌套，大幅降低空托盘的仓储、运输占用空间。渲染阶段采用哑光浅灰色食品级PP塑料材质，还原真实热成型托盘的磨砂质感，光线设置采用柔和的漫反射主光源搭配底部弱阴影，清晰呈现所有加强筋的结构细节、转角过渡特征与整体轮廓，无过曝或死黑区域。设计过程中充分考量了托盘的通用适配性，无专属商标标识，可直接复用在食品包装、零部件周转、生鲜盛放等多类场景的项目设计中，同时模型同步导出IGES、Parasolid等通用三维格式，可适配多数主流三维设计软件的导入编辑需求，方便使用者根据自身使用场景调整长宽尺寸、筋条密度、侧壁高度等参数，快速完成适配自身需求的托盘结构修改。
