带阵列通孔开槽圆筒金属结构件

项目分类:传感器 发布时间:2022-02-22 ID:560458
  • 带阵列通孔开槽圆筒金属结构件

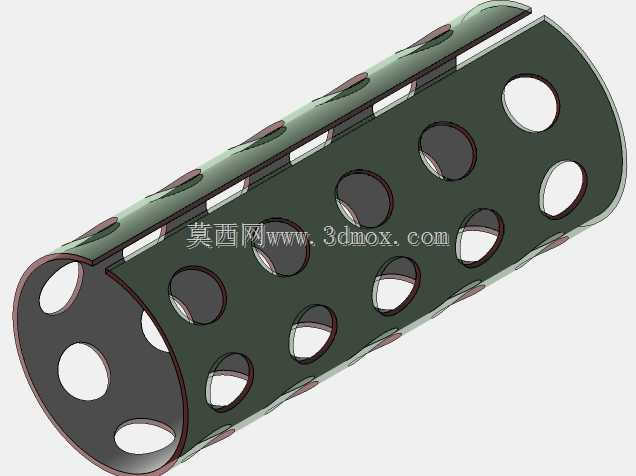

  这款带阵列排布通孔的开槽圆筒金属构件,在工业传感配套、流体介质导流、设备防护支撑类场景中有着非常广泛的适配性,很多接触式、非接触式传感检测单元的外围防护、导流配套结构都会用到这类设计。从实际工程落地的角度看,这类构件首先要满足的是安装边界的适配性,圆筒形态的主体结构可以直接套设在圆柱形传感探头、导流芯体或者支撑轴件外侧,轴向开设的通槽能够为内部穿设的线缆、管路或者滑动调节的连接件预留运动与走线空间,避免装配时出现结构干涉,也能给后期的维护调整留出操作余量。

  构件表面的通孔采用周向多排、轴向等距的阵列排布方式,这种排布逻辑并非随意设定:如果是作为传感单元的防护外壳,均匀分布的通孔可以保证被检测介质——无论是气体、液体还是粉状颗粒——能够顺畅接触内部的传感元件,不会因为外壳的遮挡造成检测响应滞后、数据采集偏差的问题,同时周向整圈的开孔设计可以保证各个方向的介质都能均匀流通,避免单侧开孔带来的流向干扰;如果是作为流体管路中的整流或者过滤配套结构,阵列通孔可以对通过的介质起到匀流、打散紊流的作用,降低介质流动时对内部核心元件的冲击,也能拦截大尺寸的杂质颗粒,避免核心部件被卡滞或者磨损。

  设计这类构件的时候,首先要确认的是圆筒的内径与被配套部件的外径配合公差,通常如果是作为防护套使用,会采用间隙配合的公差带,保证套装时不会出现过紧卡滞或者过松晃动的问题,壁厚的选择要结合使用场景的强度需求确定,如果是用在有一定压力的流体管路中,壁厚要满足承压要求,避免受压变形;如果是用在常规的传感防护场景,壁厚可以适当减薄,降低整体重量,也减少材料成本。轴向开槽的宽度要根据内部穿设的连接件或者线缆的直径确定,槽边要做倒钝处理,避免锋利的边缘割伤线缆绝缘层或者划伤装配人员的手部,开槽的长度要覆盖内部部件的调节行程,保证部件在轴向移动调整的时候不会被槽端限位阻挡。

  表面的通孔设计要兼顾流通效率与结构强度,孔径大小根据流通需求确定,孔间距要保证相邻孔之间的筋位有足够的结构强度,不会在受到外力冲击或者介质压力的时候出现变形、断裂的问题,孔的边缘同样要做去毛刺处理,避免残留的锐边在介质长期冲刷下产生金属碎屑,污染管路介质或者刮伤内部的传感元件表面。构件整体采用金属材质加工,表面做氧化或者防锈处理,能够适应潮湿、有轻微腐蚀的工业使用环境,延长构件的使用寿命,减少后期的维护更换频率。

  在实际装配的时候,这类圆筒构件可以通过端部的法兰、卡箍或者紧定螺钉实现固定,轴向的开槽也能配合卡箍实现一定范围的内径微调,适配存在轻微尺寸公差的配套部件,降低对配套零件的加工精度要求,控制整体的制造成本。很多工况下,这类构件还会作为散热结构使用,均匀分布的通孔可以增加构件整体的散热面积,让内部工作时产生热量的传感元件或者电子部件能够通过空气对流快速散出热量,避免长期高温工作造成元件性能衰减、寿命缩短的问题。

  从建模逻辑上看,这类结构优先采用钣金模块或者实体拉伸切除的方式实现,先构建基础的圆筒基体,再通过轴向切除生成通槽,之后对单排的通孔做特征阵列,先完成周向的整圈阵列,再沿轴向做等距阵列,最后对所有的锐边做统一的倒角或者圆角处理,建模过程中要注意特征阵列的几何约束,保证所有孔位的位置度偏差控制在公差允许范围内,避免后期加工时出现孔位错位,影响装配和使用性能。同时建模时要预留好加工余量,针对金属加工的工艺特性,考虑折弯或者卷圆成型时的材料回弹量,保证加工完成后的构件尺寸符合设计要求,不会出现圆度超差、槽位偏移的问题。
