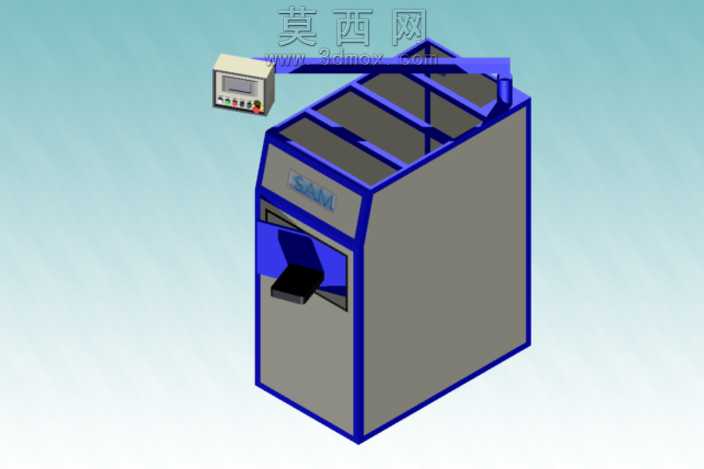

萨姆款变压器铁芯焊接设备三维结构

本模型为变压器铁芯焊接专用设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循工业焊接设备的实际尺寸比例，对设备的各个功能模块进行了精细化还原。设备主体采用立式柜体结构，主体外壳以哑光灰质感材质进行渲染，设备轮廓包边采用深蓝色金属烤漆材质，还原真实工业设备的外观质感。设备顶部延伸出悬臂式控制箱结构，控制箱面板上还原了操作按钮、显示屏、急停开关等操控元件，控制箱外壳采用米白色工程塑料材质，按钮分别采用红、绿、黑等区分功能的配色，符合工业设备的人机交互设计规范。柜体正面设置有工件取放窗口，窗口处设计有黑色的工件承托出料结构，可实现待焊接变压器铁芯的上料定位与焊后出料功能，柜体上部为多格分区的焊接作业腔，腔体内预留了焊接执行机构的安装空间，可适配不同规格变压器铁芯的焊接装夹需求。建模过程中对设备的钣金折弯结构、装配连接位、标识铭牌位置都做了细节刻画，柜体侧面的品牌标识采用凹凸贴图的方式实现，还原真实设备的品牌标识效果。整体结构设计围绕变压器铁芯的焊接工艺需求展开，将控制模块、作业腔、柜体支撑结构进行合理布局，悬臂式控制箱的设计可让操作人员在设备侧方即可完成参数设置与操作，避免靠近焊接作业区域，提升设备操作的安全性。设备底部为平整的支撑结构，可直接固定于车间地面，保证焊接作业过程中的设备稳定性，模型的各个装配部件都保留了合理的装配间隙，符合实际钣金设备的加工装配公差要求，渲染过程中采用工业场景常用的柔和顶光方案，清晰展现设备的结构轮廓与材质质感，可用于焊接设备方案展示、变压器生产产线布局规划、焊接工艺教学演示等场景。
