焊接回转工装设备三维结构设计

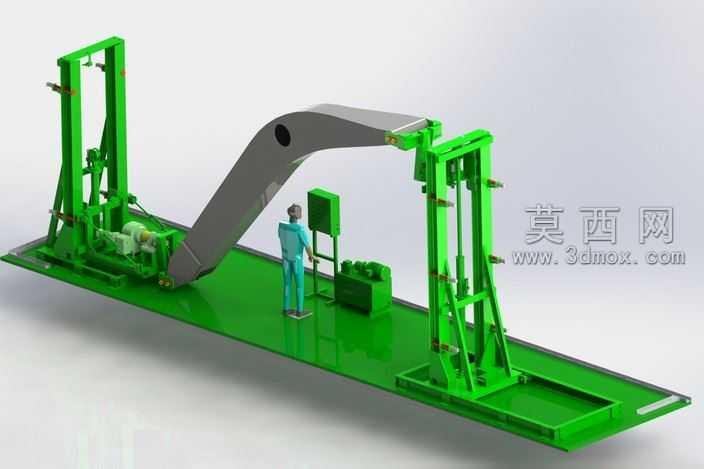

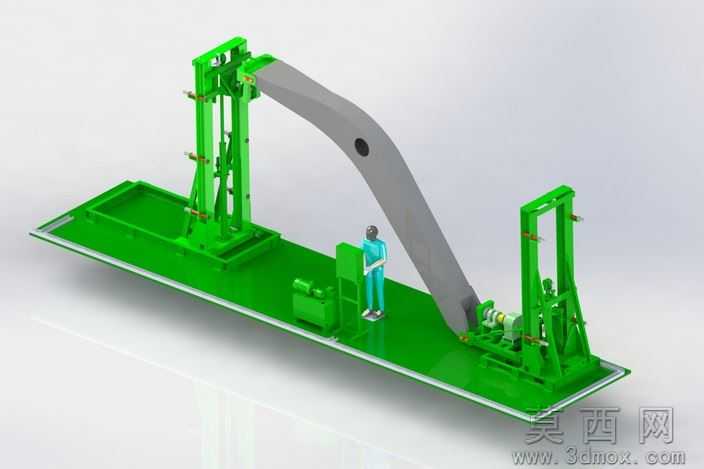

本模型为焊接作业配套的回转工装设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装的设计规范，对各功能部件的装配关系、运动逻辑进行了完整还原。模型整体以长条形安装底座为承载基础，底座采用加厚板材结构设计，建模时通过拉伸、抽壳特征构建底座的腔体与加强筋结构，赋予底座高饱和度绿色金属漆材质，表面添加轻微磨砂质感模拟工业涂装效果，底座边缘做倒角处理避免锐边，同时预留了地脚安装孔位，满足现场固定安装的需求。底座两端对称设置立式支撑机架，机架采用型材焊接框架结构建模，通过多实体组合搭建立柱、横梁、调节导轨的结构，机架上设置可升降调节的夹持组件，建模时还原了调节螺杆、锁紧手柄、夹持卡盘的细节结构，两端机架共同承载待焊接的弧形工件，其中一端机架集成回转驱动结构，内置减速传动组件，可带动工件沿水平轴线做回转运动，方便焊接操作人员调整工件的焊接角度，无需反复拆装工件即可完成不同位置焊缝的焊接作业。底座一侧设置操作控制单元，包含控制柜体、驱动电机、操作按钮组件，建模时还原了柜体的钣金折弯结构、电机的散热筋与接线盒细节，操作位旁设置人体模型参照，直观展示工装的操作空间与工位布局合理性。待焊接的弧形工件采用灰色金属材质，表面做哑光质感处理，还原钢材焊接前的表面状态，工件上的定位孔、连接端面均做精确建模，确保与两端夹持结构的装配匹配度。渲染阶段采用工业场景常用的三点布光方式，主光源从斜上方投射模拟车间顶光效果，辅助光源补亮结构暗部避免细节丢失，添加柔和的环境反射效果，让金属材质的质感表现更真实，整体结构设计围绕焊接作业的实际需求展开，通过回转调节功能降低焊接操作人员的作业强度，避免工件反复吊装换位的安全风险，提升多位置焊缝焊接的作业效率与焊接质量，各运动部件的建模均预留了合理的运动间隙，可直接用于工装结构的方案验证、作业流程模拟以及生产加工前的结构校核。
