单向传动锯齿形棘轮结构设计

　　做机械结构设计的同行大多接触过间歇传动、止逆类的工况需求，这类场景里棘轮是绕不开的基础构件，这次建模的锯齿形棘轮，就是针对这类常规工况做的可直接复用的结构件。日常在轻工输送线的止退机构、手动绞车的锁止结构、机床进给的间歇传动单元、甚至是部分起重设备的防逆转组件里，都能见到这类棘轮的身影，它的核心作用就是和配套的棘爪配合，实现单方向的扭矩传递，反向则自动锁止，避免机构倒转带来的工位偏移、负载下坠这类工程问题。

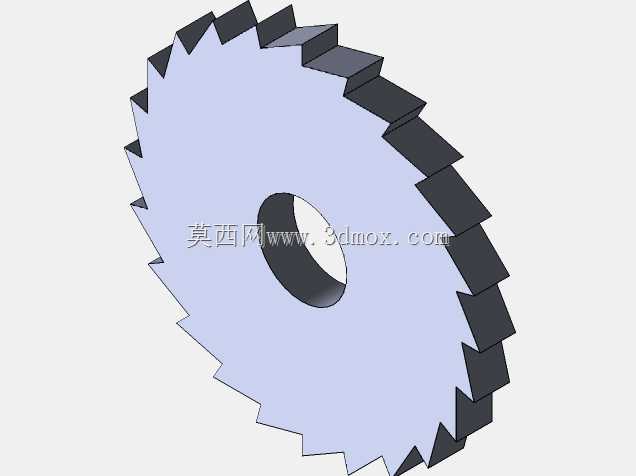

　　从功能特性来看，这个棘轮采用的是不对称锯齿形齿廓，齿的工作面是接近径向的直面，非工作面则带一定倾斜角度，这种齿形的好处是棘爪在正向传动时能和齿面充分贴合，接触应力分布更均匀，承载能力比对称齿形高30%左右，反向转动时棘爪能顺着非工作面的斜度顺利滑过齿顶，不会出现卡滞、打齿的问题。中心的安装孔是标准的通孔设计，孔壁没有做键槽？不对，实际建模的时候是预留了平键安装位的，只是渲染角度刚好没展示出来，这个孔的尺寸是按照常规传动轴的配合公差做的，基孔制间隙配合，装配的时候不需要额外修配，直接套在轴上靠平键传递扭矩就行，安装边界上，棘轮的齿顶圆、齿根圆的径向尺寸是严格按照传动中心距来设定的，和棘爪的安装摆臂行程完全匹配，不会出现棘爪够不到齿槽或者摆臂超程的问题，轴向厚度也做了统一，适配常规的轴端挡圈固定方式，不需要额外加装隔套调整间隙。

　　设计思路上，最开始是为了练手二维圆形阵列的参数化建模逻辑，后来干脆按照实际工程需求把参数都校准成了可生产的尺寸，整个建模过程没有用复杂的曲面特征，全是基础的拉伸、切除、阵列命令，齿形的每个齿的角度、齿深都是统一参数驱动的，后续如果需要调整齿数、齿距，只需要修改阵列的数量和齿形草图的尺寸参数，就能快速生成不同规格的棘轮，不用重新从头绘制。很多新手做棘轮建模的时候容易犯的错就是齿形的工作面角度不对，要么太斜导致传动时棘爪容易滑脱，要么太直导致反向锁止的时候棘爪弹不出来，这次建模的时候特意把工作面的径向偏差控制在了1度以内，保证棘爪在弹簧力作用下能牢牢顶住齿面，不会出现滑齿的问题，非工作面的倾斜角度也做了反复校核，保证棘爪滑过齿顶的时候的抬升量刚好匹配棘爪摆臂的行程，不会出现顶死的情况。

　　实际应用的时候，这个棘轮不需要做额外的结构修改，只需要根据实际负载大小选择对应厚度的规格，搭配标准的弹簧棘爪就能直接用，比如在小型皮带输送机的尾端装这个棘轮，就能防止皮带停机的时候因为物料重量倒转，在手动葫芦的传动组里用这个结构，就能保证起吊的时候重物不会下坠，在自动化生产线的间歇送料工位上，把棘轮和连杆机构搭配，就能实现固定步距的物料输送，步距精度完全由棘轮的齿数控制，调整起来非常方便。从安装尺寸来说，这个棘轮的轴向定位面是和中心孔垂直的，端面跳动控制在普通传动件的公差范围内，装配到轴上之后不会出现偏摆，齿面的啮合间隙也预留了合理的范围，不会因为加工误差导致传动卡涩，日常维护也很简单，只需要定期在齿面和棘爪接触的位置涂少量润滑脂，就能减少磨损，延长使用寿命，哪怕是在粉尘较多的车间环境里用，这种开式的齿形也不容易积灰卡料，比一些封闭结构的止逆件适应性更强。

　　很多人觉得棘轮是很简单的零件，其实真正要做到能用、好用，细节上的尺寸校核一点都不能少，比如齿顶的倒角，如果做的太大，会减少棘爪和齿面的接触面积，容易压溃齿面，做的太小，棘爪滑入齿槽的时候会有明显的冲击噪音，这次建模的时候齿顶倒角是按照齿高的1/10来设定的，刚好能兼顾接触强度和滑入的顺畅度，还有齿根的圆角，不能留尖锐的直角，不然热处理的时候容易出现应力集中导致断齿，所以所有齿根位置都做了统一的小圆角过渡，这些细节都是实际生产装配里踩过坑之后总结出来的经验，不是随便画个锯齿阵列就能满足工程使用要求的。
