直列四缸发动机曲柄连杆机构装配结构

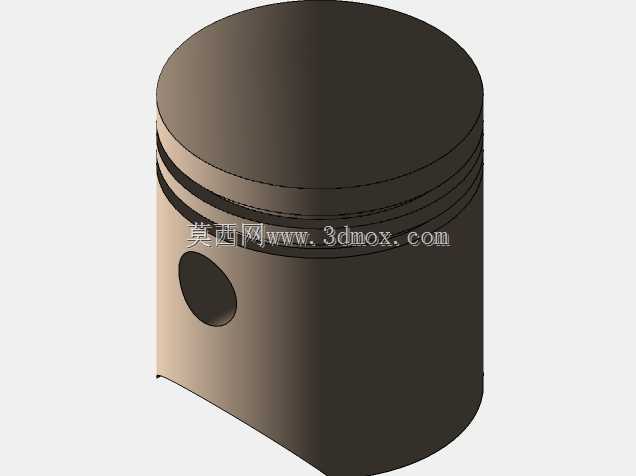

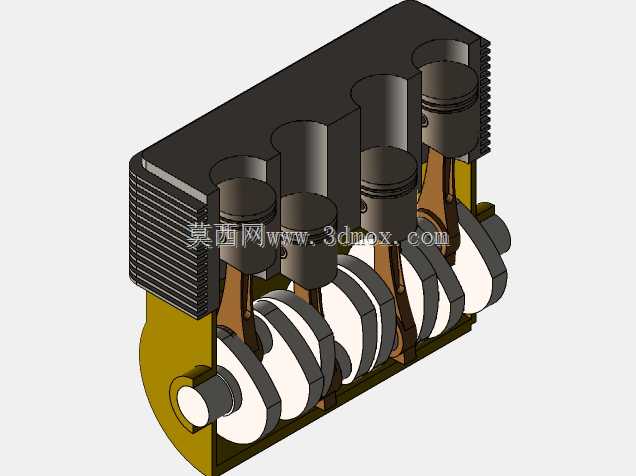

　　这套直列四缸动力核心的装配结构，是往复式内燃机最核心的运动传递单元，日常在乘用车动力总成、小型通用发电机组、农用机械动力端都能见到同结构的量产应用，核心作用是把燃料燃烧产生的活塞往复直线运动，通过连杆转化为曲轴的旋转扭矩，向外输出动力驱动负载运转。从结构设计逻辑来看，四个气缸沿曲轴轴向等距排成一列，相邻气缸工作行程错开180度曲轴转角，能让动力输出的脉动幅度大幅降低，相比单缸、双缸结构，运转平顺性有质的提升，同时直列布局的缸体结构简单，加工工艺性好，装配维护的难度也远低于V型、水平对置等布局形式，是小排量动力单元应用最广的结构方案。建模过程中首先要明确各部件的运动干涉边界：活塞在气缸内做往复运动时，

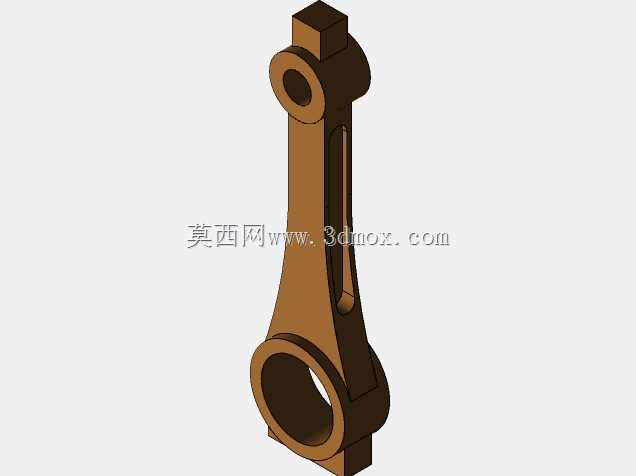

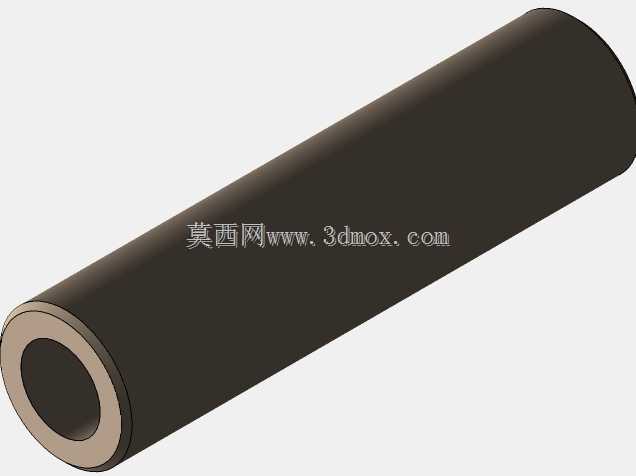

　　裙部与缸壁的配合间隙要控制在合理范围，既要保证活塞热膨胀后不会卡滞在缸筒内，又要避免间隙过大导致敲缸、窜气问题；活塞销与连杆小头的连接采用全浮式设计，工作状态下活塞销可在销座和连杆衬套内自由转动，能让磨损均匀分布，延长部件使用寿命。连杆作为连接活塞和曲轴的传力部件，杆身采用工字形截面设计，在保证足够强度和刚度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性载荷，连杆大头采用剖分式结构，方便装配时与曲轴连杆轴颈的连接，轴瓦安装在大头孔内，与曲轴轴颈形成滑动摩擦副，配合压力润滑的油路能长期稳定工作。曲轴部分采用全支撑设计，每个连杆轴颈两侧都设置主轴颈支撑，大幅提升曲轴的抗弯刚度，降低高转速下的曲轴形变，

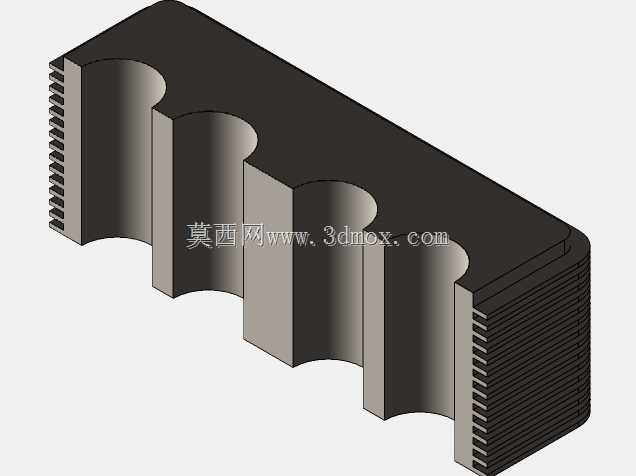

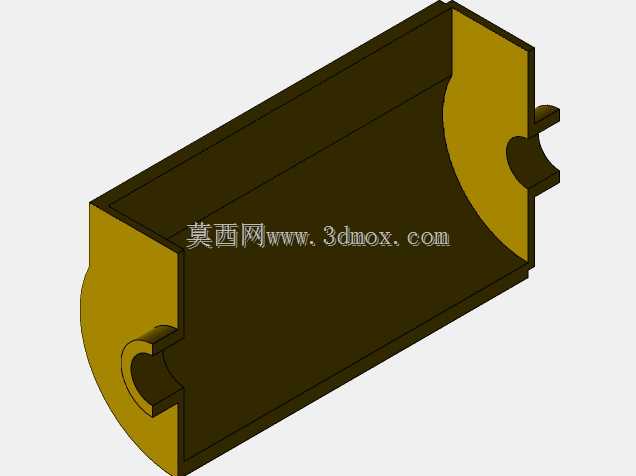

　　四个连杆轴颈的相位角按照1-3-4-2的点火顺序错开布置，保证各缸工作行程均匀交替，曲轴前端预留皮带轮、正时齿轮的安装位，后端预留飞轮连接法兰，能匹配不同的动力输出端连接需求。缸体部分集成了气缸筒、曲轴箱腔体，外侧的散热鳍片是风冷机型的典型设计，能在运转过程中通过流动空气带走缸体热量，维持正常工作温度，曲轴箱下部的腔体用来容纳曲轴运转空间，同时预留机油存储的油底壳安装边界，整个装配体的所有运动部件都要做动态干涉检查，确保曲轴旋转全行程内，连杆不会与缸体、曲轴箱发生碰撞，活塞到达上止点时不会与气门、缸盖发生碰撞，到达下止点时活塞不会脱出缸筒。从安装边界来看，整个动力单元的缸体两侧预留整机安装支脚，能通过减震垫固定在机架上，

　　输出端的曲轴轴线要与被驱动部件的输入轴线保持同轴度，避免运转时产生附加载荷损坏轴承，进气、排气接口的位置统一布置在缸体侧面和顶部，方便后续配气机构、进排气管路的装配对接。这套装配结构的建模重点在于还原真实的运动配合关系，每个部件的配合公差、运动行程都要和实际量产机型保持一致，既可以作为动力结构教学的演示模型，也能作为小型动力设备开发时的结构参考，帮助设计人员快速理清曲柄连杆机构的运动逻辑和装配关系，减少前期方案设计时的结构错误。
