带阶梯底座外螺纹接口笔杆结构设计

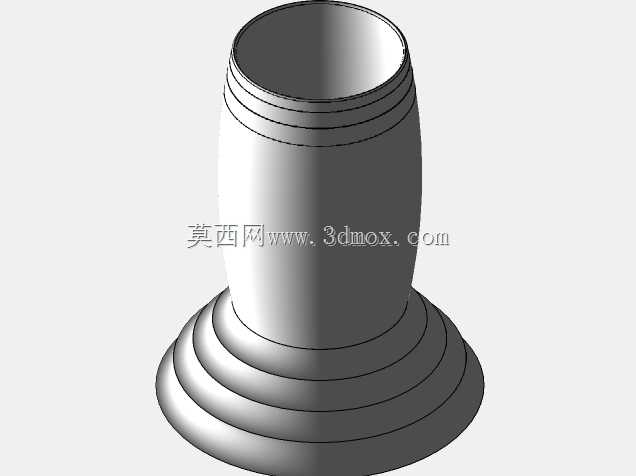

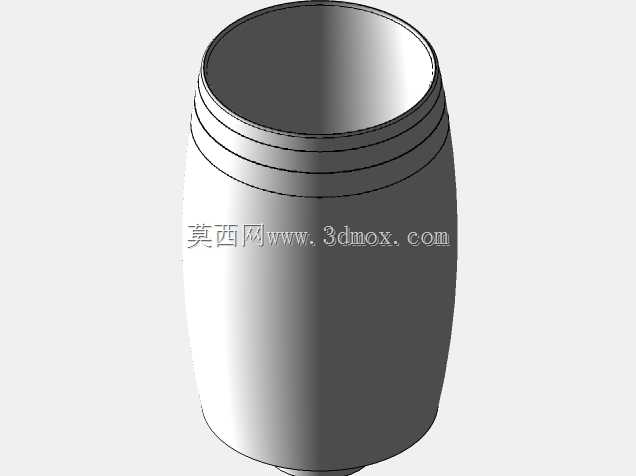

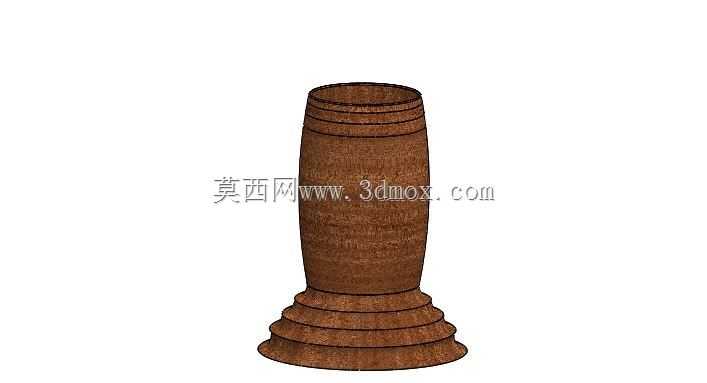

　　这款笔杆结构采用回转体对称设计，整体分为上部接口段、中部握持段、下部底座段三个功能区段，适配常规书写笔、触控笔、小型手持工具杆类产品的结构需求，在文具制造、小型手持检测工具装配、精密仪器操作配件等场景中可直接作为主体承载结构使用。上部接口段外壁加工有多道连续环形外螺纹，螺纹牙型采用标准60度三角牙，螺距匹配常规笔帽、笔芯固定套的内螺纹规格，装配后可实现可靠的轴向锁紧，避免笔帽脱落或笔芯窜动，接口段内壁做光滑通孔设计，通孔直径适配通用中性笔芯、圆珠笔芯的外径尺寸，可直接容纳笔芯及内部复位弹簧结构，内壁粗糙度控制在Ra1.6以下，减少笔芯伸缩过程中的摩擦阻力。中部握持段采用微鼓形曲面设计，曲面弧度经过人体工学优化，

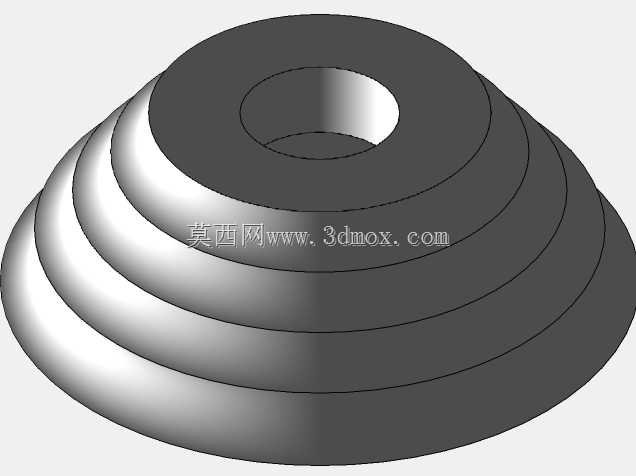

　　直径从上下两端向中部平缓递增，最大直径处位于握持段黄金分割点位置，匹配成年人手指自然握持时的弯曲弧度，长时间握持书写时可分散手指局部压力，降低握持疲劳感，握持段外壁做哑光磨砂纹理预留设计，建模时保留了纹理加工的余量层，后续可通过咬花、包胶等工艺提升握持摩擦力，避免手汗情况下出现打滑问题。下部底座段采用多层阶梯式扩径结构，从握持段下端开始逐圈向外放大直径，形成稳定的支撑底座，底座最下端直径为上部接口段直径的2.3倍，放置在平面上时支撑面足够大，静态稳定角超过30度，可实现笔体直立放置，无需额外配置笔座，阶梯结构同时做了等半径圆角过渡，避免锐边造成的划伤风险，也提升了整体外观的层次感。建模过程中严格控制各段的同轴度公差，

　　所有回转面的同轴度公差设定为0.02mm，保证后续注塑加工时的脱模顺畅性，壁厚采用均匀化设计，整体壁厚控制在1.8mm，不同壁厚过渡位置采用渐变过渡，避免注塑过程中出现缩痕、气泡等缺陷，底座端面做了0.1mm的内凹设计，放置时可避免端面与平面完全贴合形成真空吸附，拿起时更加顺畅。在实际装配场景中，该笔杆可直接匹配通用笔芯、笔帽、顶部按动结构，无需额外加工适配结构，上部螺纹段也可根据需求替换为卡扣接口，适配不同类型的笔帽固定方式，中部握持段可根据使用场景调整曲面弧度，比如面向儿童使用的场景可适当加大中部直径，面向精密绘图使用的场景可适当减小直径提升操控精度，下部阶梯底座的层数和直径比例也可根据外观设计需求调整，不影响整体结构的稳定性。

　　结构设计时充分考虑了注塑加工的工艺性，所有外表面的脱模斜度控制在1度以内，内表面脱模斜度控制在1.5度，没有倒扣结构，可采用两板模直接注塑生产，不需要复杂的抽芯结构，有效降低模具加工成本和生产成型周期，材料适配方面可采用ABS、PC、PMMA等常用工程塑料，也可采用铝合金材质做CNC加工生产金属质感笔杆，不同材料加工时仅需调整对应的壁厚参数即可，结构本身具备较强的通用性。
