传感器安装弯折支撑固定支架结构

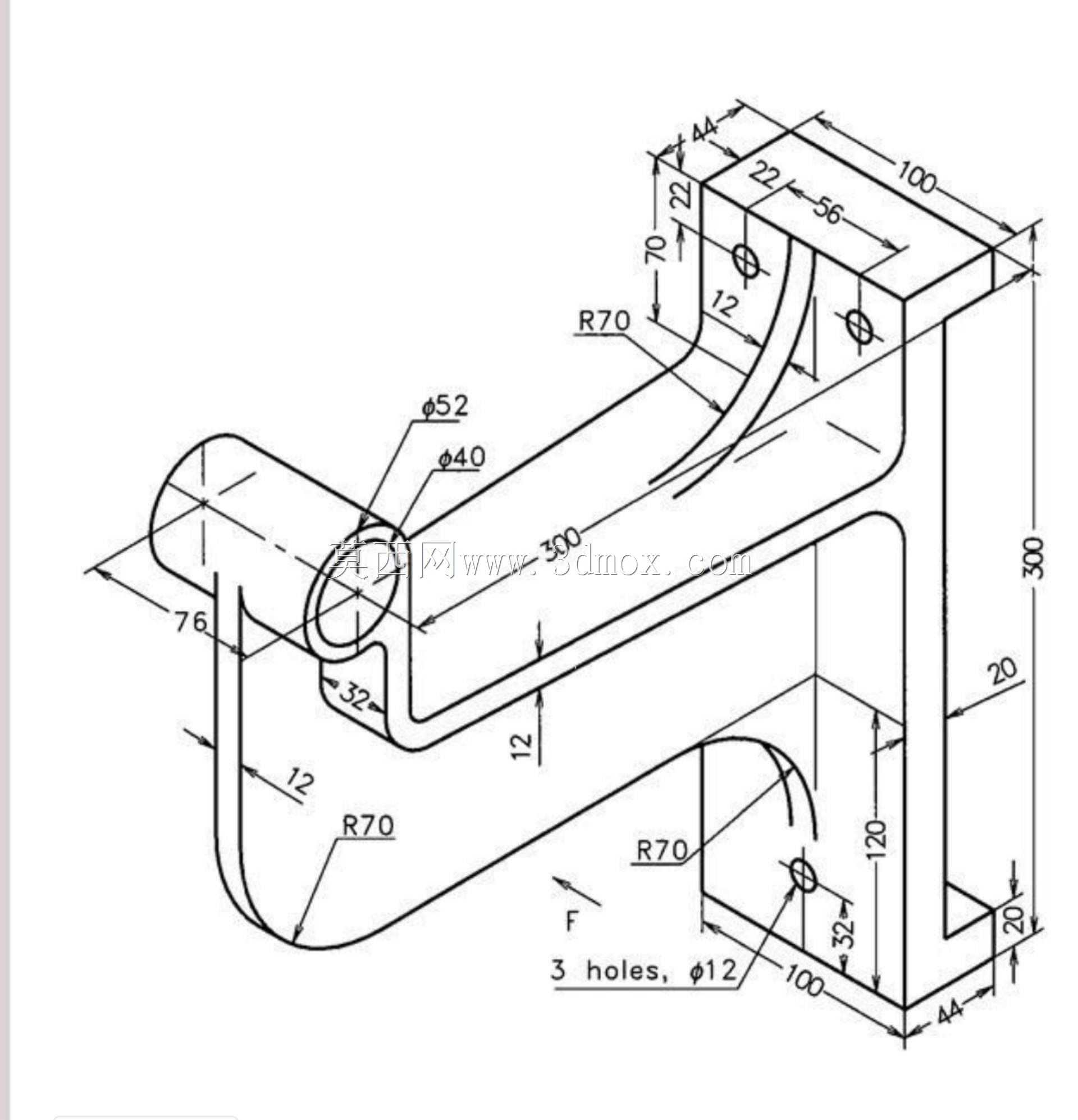

　　在工业传感检测单元的布设场景中，这类弯折型支撑支架是传感器安装定位环节的常用结构件，主要承担传感器本体与设备基体之间的连接承载、位置校准作用，常见于自动化产线的位置检测工位、物料到位识别点位、设备运行状态监测点，用来将光电类、接近类传感器固定在预设的检测高度与角度上，避免传感器直接安装在设备壁面时出现检测盲区、安装干涉问题。从结构形态来看，该支架采用一体化弯折成型思路，一端设计为带通孔的卷边铰接端，可通过销轴与设备上的可调支座连接，实现支架整体的角度微调，适配不同检测方向的需求；另一端为带安装孔的垂直固定座，可通过螺栓将支架整体锁紧在设备机架、型材立面上，中间的过渡段采用带加强翻边的槽型截面，在控制板材厚度、降低整体重量的同时，

　　提升支架的抗弯折刚度，避免设备运行过程中产生的振动传导到传感器端，导致检测信号出现波动、误触发的情况。设计过程中首先要明确安装边界条件：卷边端的通孔内径需要匹配常用的铰接销轴尺寸，保证转动间隙控制在0.1mm以内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致调整卡滞；垂直固定座上的安装孔采用长圆孔与圆孔组合的形式，长圆孔方向预留3-5mm的位置调整余量，方便现场安装时补偿机架的加工误差，不需要额外扩孔就能完成位置校准。中间过渡段的弯折半径需要结合所选板材的延展率设定，避免冷弯成型时出现板材开裂、应力集中的问题，翻边高度控制在8-12mm区间，过高会增加不必要的材料占用，过低则无法起到足够的加强作用，经过受力校核，

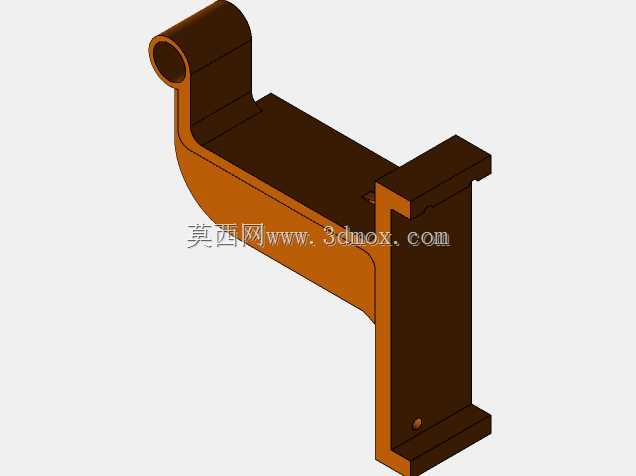

　　在承受常规传感器重量（不超过500g）的情况下，该结构的最大形变量可控制在0.05mm以内，完全满足工业检测场景的安装精度要求。实际应用中，这类支架不需要额外焊接加强筋，一体弯折的结构本身就具备足够的结构强度，表面做喷塑或氧化处理后，可适应车间内的油污、粉尘环境，长期使用不会出现锈蚀变形的问题。安装时先将固定座端预锁紧在设备基体上，再调整卷边端的角度，让搭载的传感器检测面正对待检测目标，确认检测信号稳定后再将两端的紧固件完全锁死，相比直板式的安装支架，这种带弯折角度的结构可以绕过设备上的管线、凸台等干涉部位，在紧凑的设备内部空间里完成传感器的布设，不需要额外设计转接件，减少了安装环节的零件数量，也降低了后期维护的拆装难度。在建模过程中，需要重点关注弯折处的壁厚一致性，避免出现建模时的壁厚突变，导致后续加工成型时出现缺陷，同时安装孔的位置要与所选传感器的安装孔位匹配，卷边端的同轴度需要控制在合理公差范围内，保证铰接转动的顺畅性。
